Antalya Döşemealtı'nda Villa's Cappadocia Akıllı Yerden Isıtma
-
Proje: Aktüel İnşaat – Villa's Cappadocia
-
Lokasyon: Antalya (Döşemealtı)
-
Uygulama: Akıllı Ev Uyumlu Sulu Yerden Isıtma (6 Villa)
|

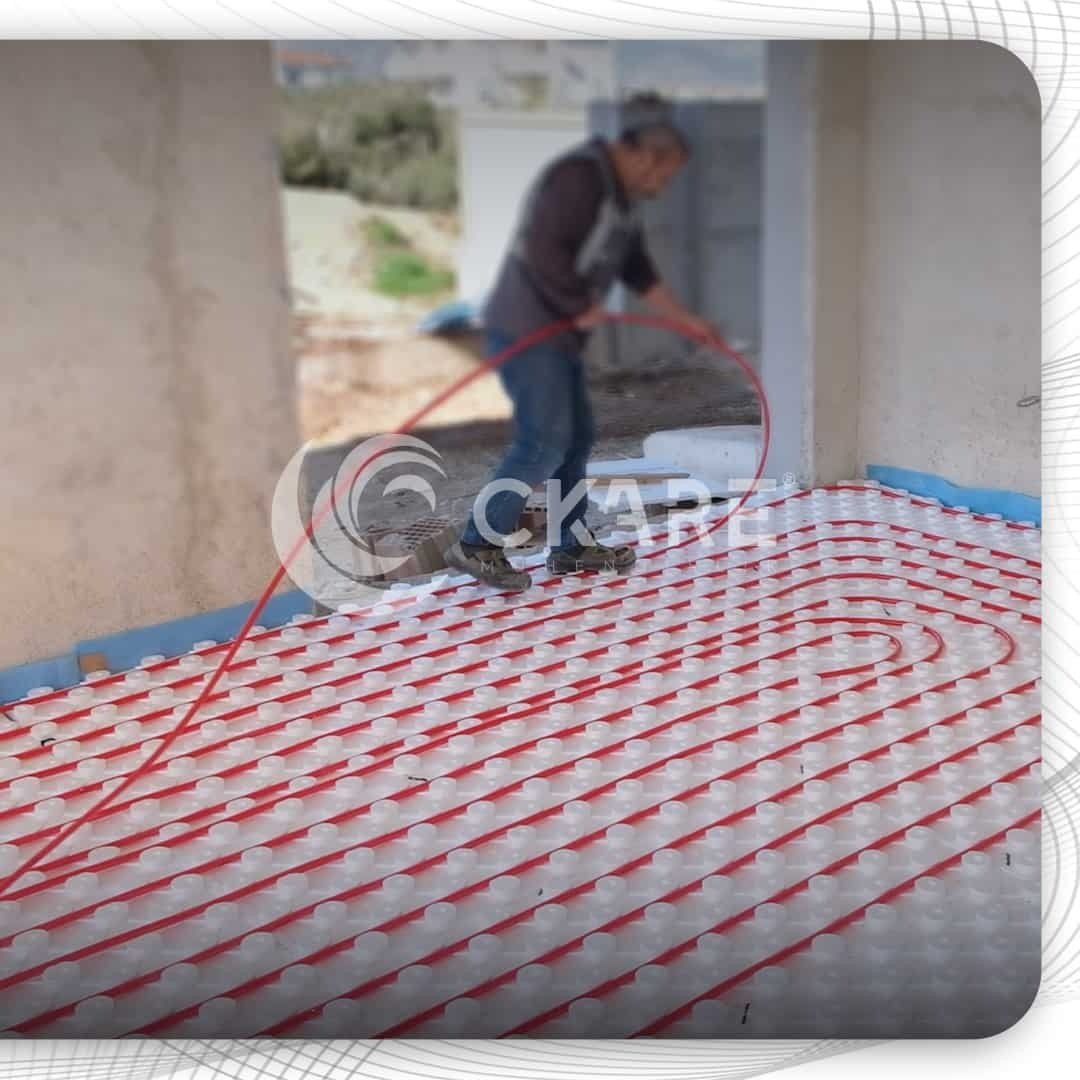

Kangaldan PE-Xa Boru Serimi Şap altında ek yeri kalmaması için her devre kangaldan tek parça boruyla, noplu levha üzerine açılarak döşendi. |

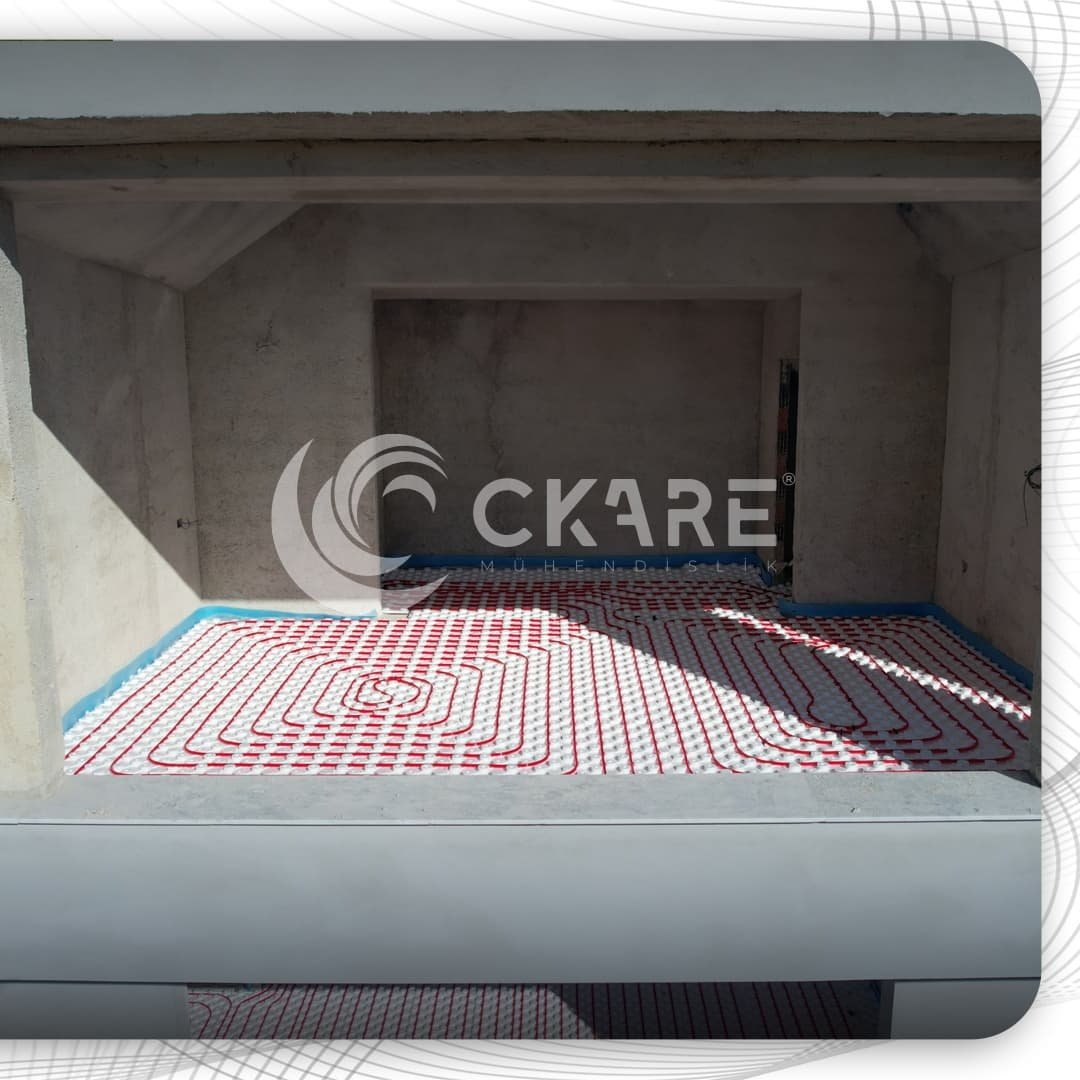

Salyangoz Tipi Boru Yerleşimi Gidiş ve dönüş hatlarının iç içe ilerlediği salyangoz deseni, oda yüzeyinde homojen sıcaklık sağlar. |
|

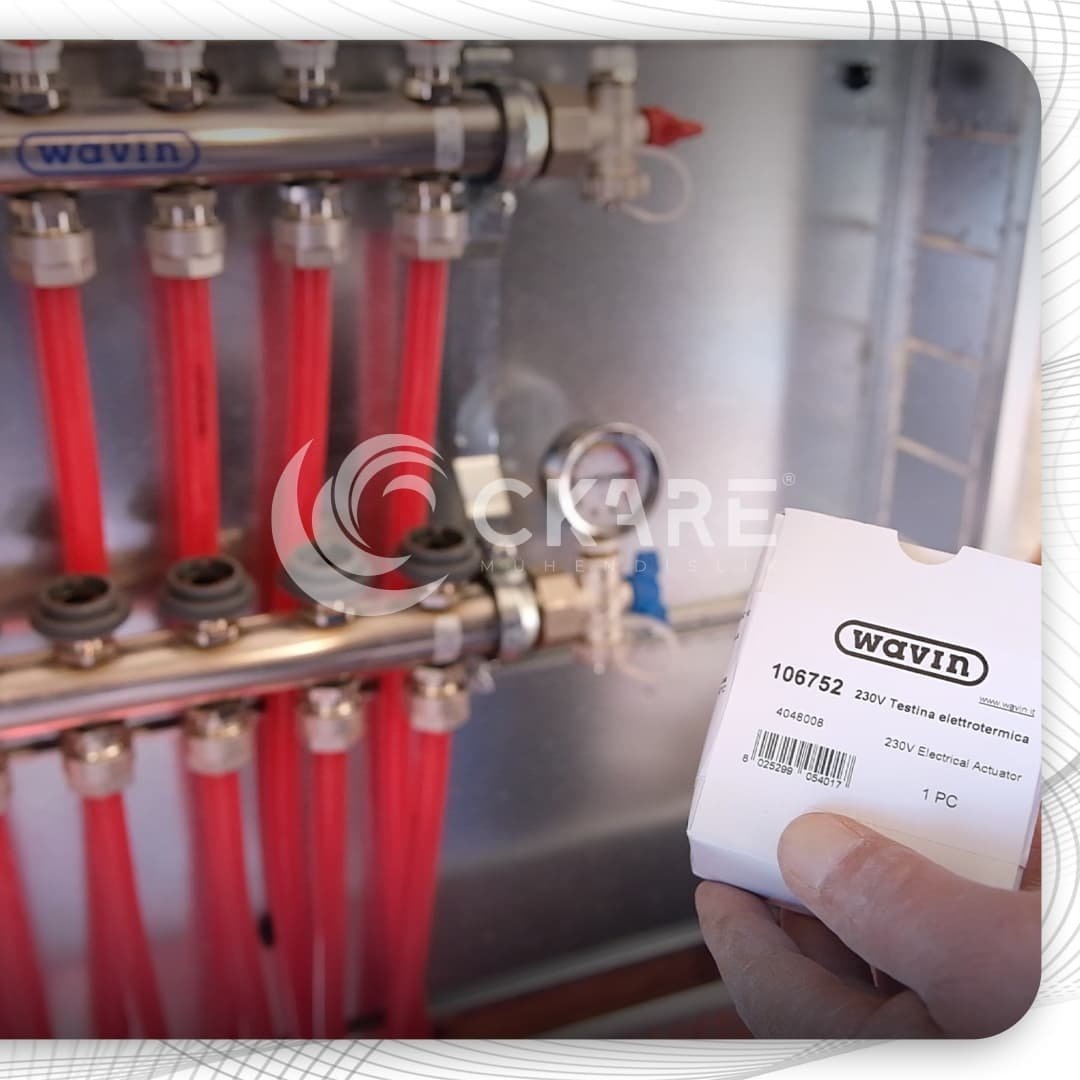

Paslanmaz Çelik Kollektör ve Aktüatör Bağlantısı Akıllı ev sistemiyle uyumlu 230V elektrotermik aktüatörler, Wavin paslanmaz çelik kollektöre monte edildi. |

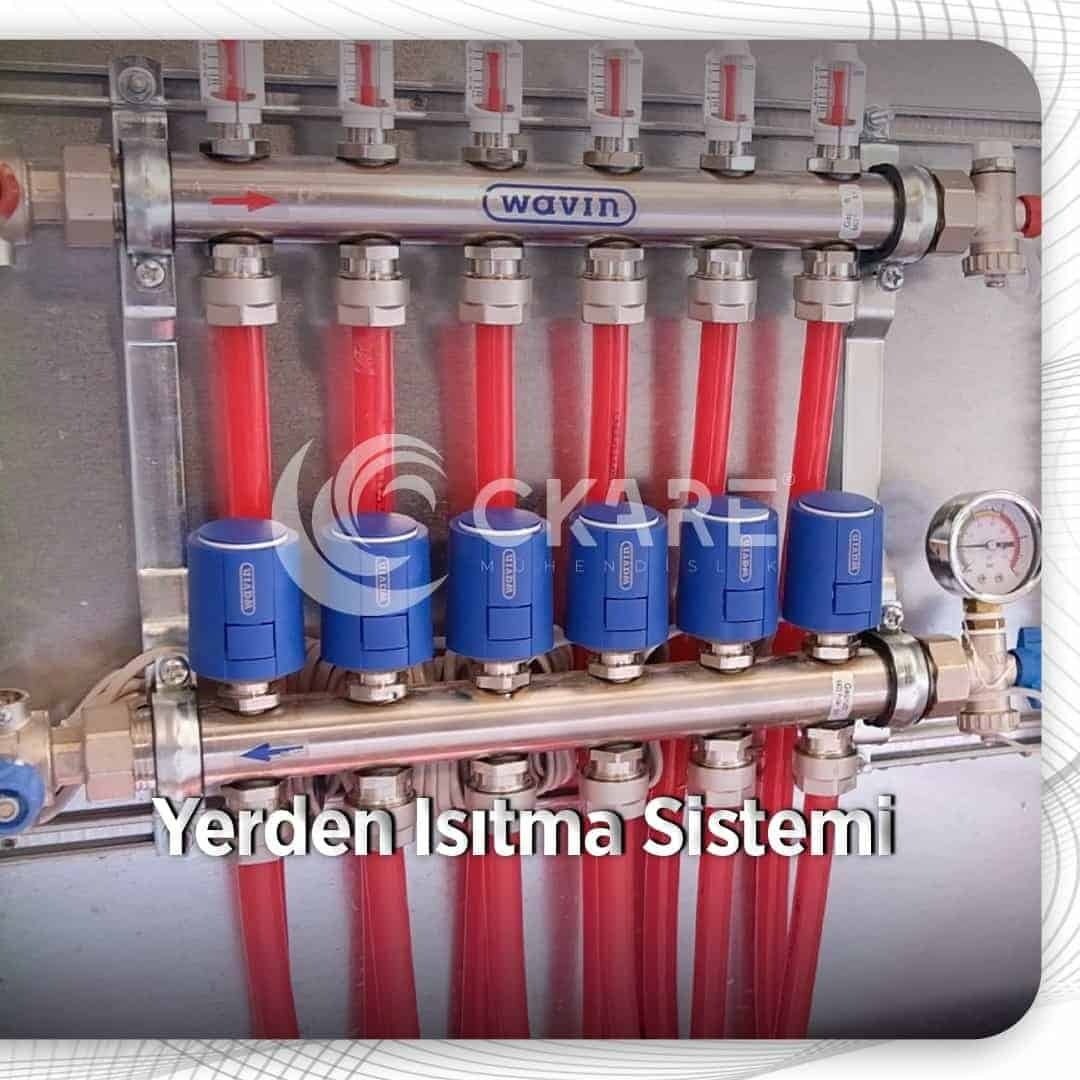

Debimetreli Kollektörde Devre Dengeleme Her devrenin debisi kollektördeki debimetrelerden okunarak villaların tüm odaları dengeli ısıtıldı. |
Döşemealtı'nın Ultra Lüks Sitesinde 6 Villaya Akıllı Ev Uyumlu Isıtma
Villa's Cappadocia, Aktüel İnşaat'ın Antalya Döşemealtı'nda hayata geçirdiği 6 villalık ultra lüks bir sitedir ve sitedeki tüm villaların yerden ısıtma sistemi CKare Mühendislik tarafından uygulanmıştır. Proje kapsamında toplam 1.350 m² döşeme alanına noplu strafor yalıtım levhası serilmiş, üzerine 10.000 metre Wavin PE-Xa boru döşenmiştir. Devreler, her hattın debisinin ayrı ayrı izlenebildiği debimetreli Wavin paslanmaz çelik kollektörlerde toplanmış; kollektörlere akıllı ev sistemiyle uyumlu aktüatör vanalar ve kontrol üniteleri bağlanmıştır. Bu yapı sayesinde lüks villalarda yerden ısıtma konforu, binanın otomasyon altyapısıyla tek bir sistem gibi yönetilebilmektedir. Altı villanın tamamında boru serimi ve kollektör bağlantıları sıfır hatalı montaj prensibiyle tamamlanmıştır.
Akıllı Ev Sistemiyle Entegre Yerden Isıtma Nasıl Çalışır?
Akıllı ev sistemiyle entegre yerden ısıtmada her odanın sıcaklık talebi otomasyon sistemi üzerinden belirlenir; kontrol ünitesi bu talebi kollektördeki ilgili aktüatöre iletir ve yalnızca o odanın devresi açılır. Villa's Cappadocia'da kullanılan 230V elektrotermik aktüatörler, akıllı ev altyapısının gönderdiği sinyallerle uyumlu çalışacak şekilde seçilmiştir. Böylece ısıtma, aydınlatma ve diğer bina fonksiyonlarıyla aynı arayüzden yönetilebilmekte, gece ve gündüz için farklı sıcaklık senaryoları tanımlanabilmektedir. Kullanılmayan oda ve katlar düşük sıcaklıkta bekletilebildiği için büyük metrekareli lüks konutlarda gereksiz enerji tüketiminin önüne geçilir. Düşük gidiş suyu sıcaklığıyla çalışan bu sistem, yenilenebilir enerjili ısı pompası çözümleriyle de verimli biçimde birleştirilebilir.
225 m²'lik Bir Villada Kaç Metre Yerden Isıtma Borusu Kullanılır?
Villa's Cappadocia'da villa başına ortalama 225 m² ısıtılan alana yaklaşık 1.670 metre boru döşenmiştir; bu da metrekare başına 7,4 metreye karşılık gelir. Boru miktarını belirleyen asıl etken, odanın ısı kaybına göre seçilen boru aralığıdır: aralık daraldıkça metrekare başına boru miktarı artar ve döşeme yüzeyi daha homojen ısınır. Projede borular salyangoz deseniyle döşenmiş, ek yeri riskini ortadan kaldırmak için her devre kangaldan tek parça çekilmiştir. Farklı uzunluktaki devreler debimetreler üzerinden okunarak dengelenmiş, şap öncesinde tüm hatlar basınç testinden geçirilmiştir. Kendi villanızda boru ve malzeme ihtiyacının metrekare bazında maliyete nasıl yansıdığını rehberimizde bulabilirsiniz; ısı kaybı hesabı ve devre projelendirme sürecini ise CKare Mühendislik ekibi üstlenir.
