Özay Konakları, Antalya Döşemealtı: 3 Villada Yerden Isıtma
-
Proje: Pamir Yapı – Özay Konakları
-
Lokasyon: Antalya (Döşemealtı)
-
Uygulama: Sulu Yerden Isıtma ve Oda Bazlı Otomasyon (3 Villa)

|

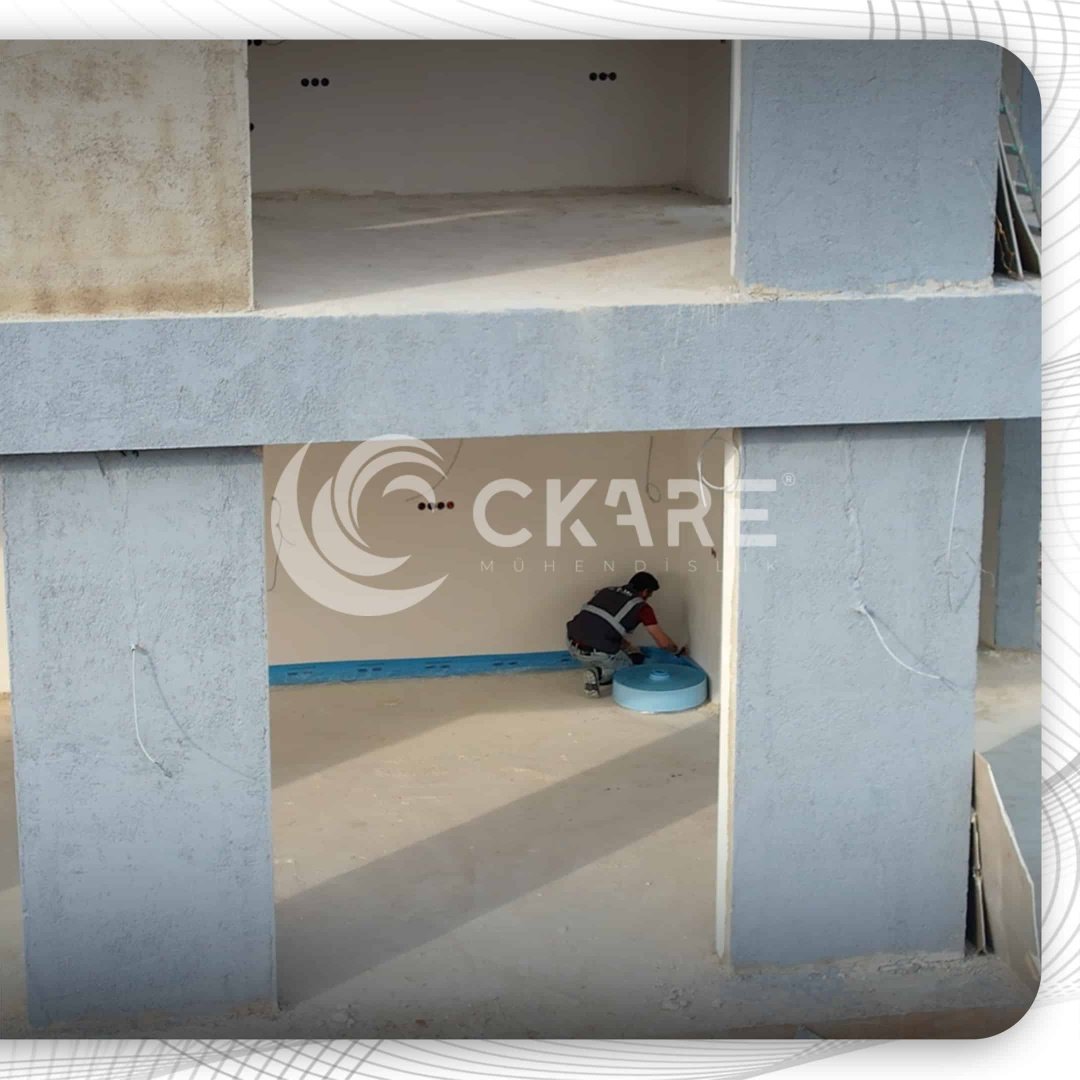

Duvar Dibi Kenar Dilatasyon Bandi Montaji Şapın ısıl genleşmesine esneme payı bırakarak çatlakları önleyen ve duvarlara ısı köprüsünü kesen kesintisiz kenar bandı uygulaması. |

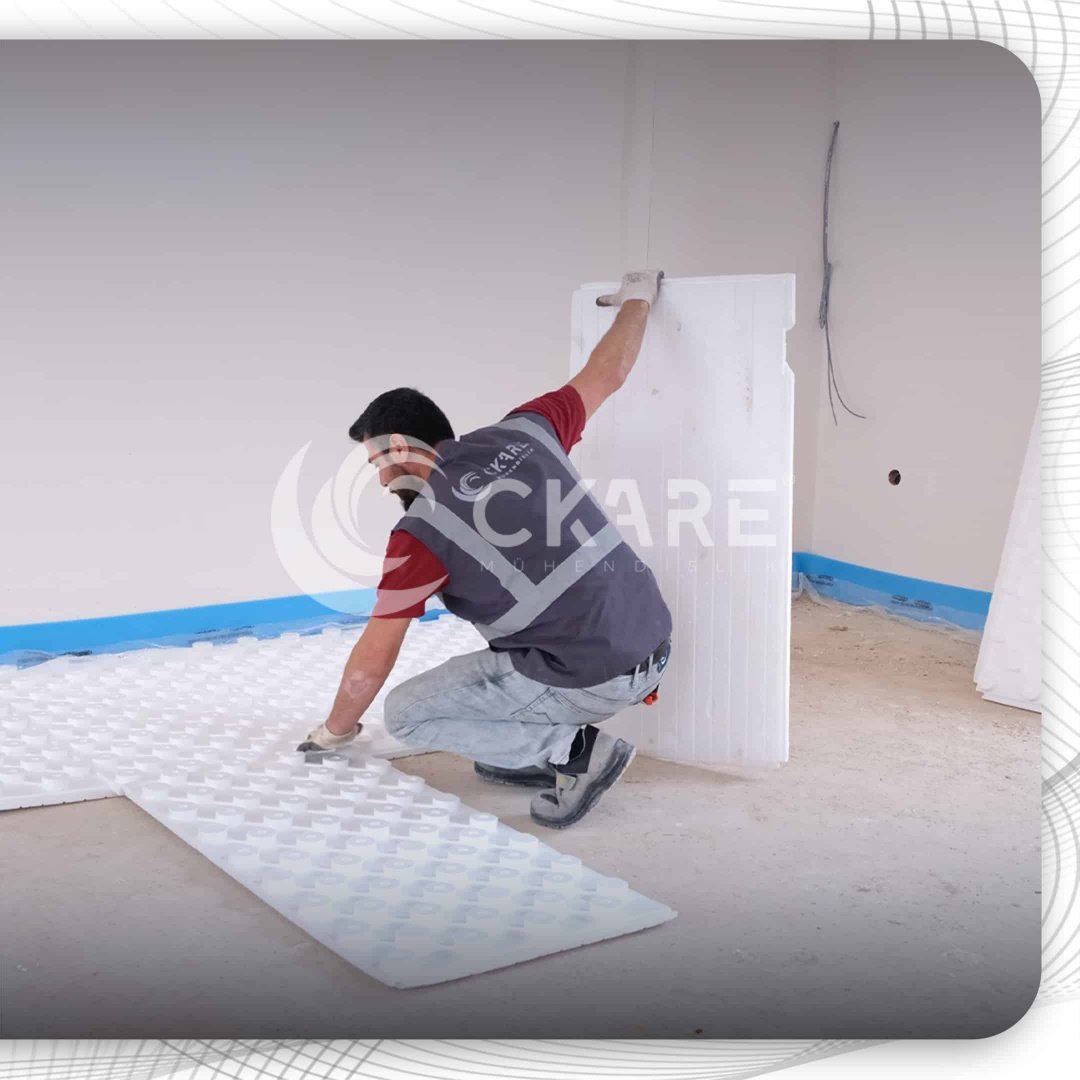

Noplu Strafor Yalıtım Levhası Serimi 900 m² taban alanında aşağı yönlü ısı kaybını sıfırlayan ve boru modülasyonunu sabitleyen 30 dansite yalıtım panelleri. |
|

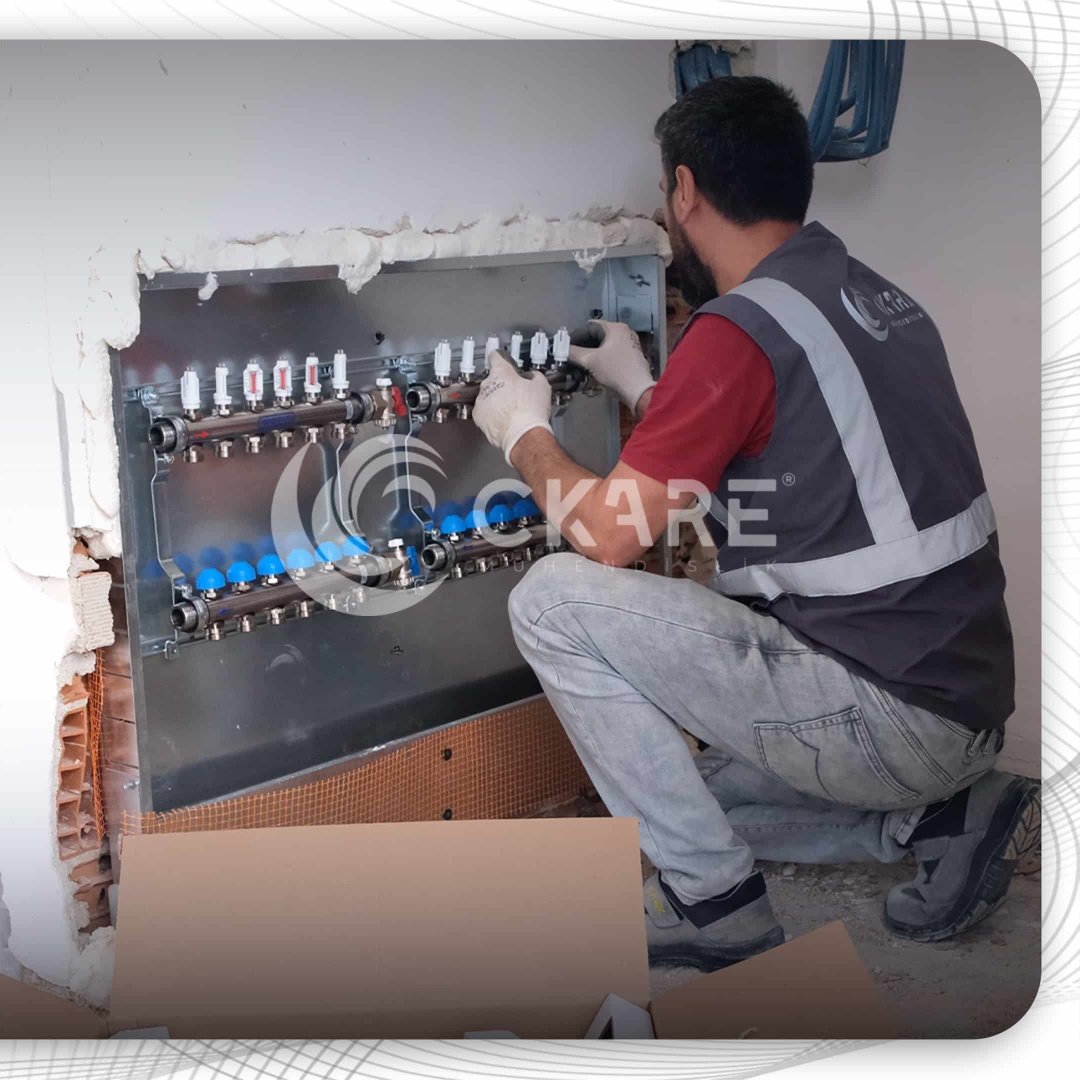

Aktuatorlu Paslanmaz Celik Kollektor Montaji Her odadaki bağımsız dijital termostattan gelen sinyalle ilgili devreyi açıp kapatan 230V elektrotermal aktüatörlü dağıtım merkezi. |

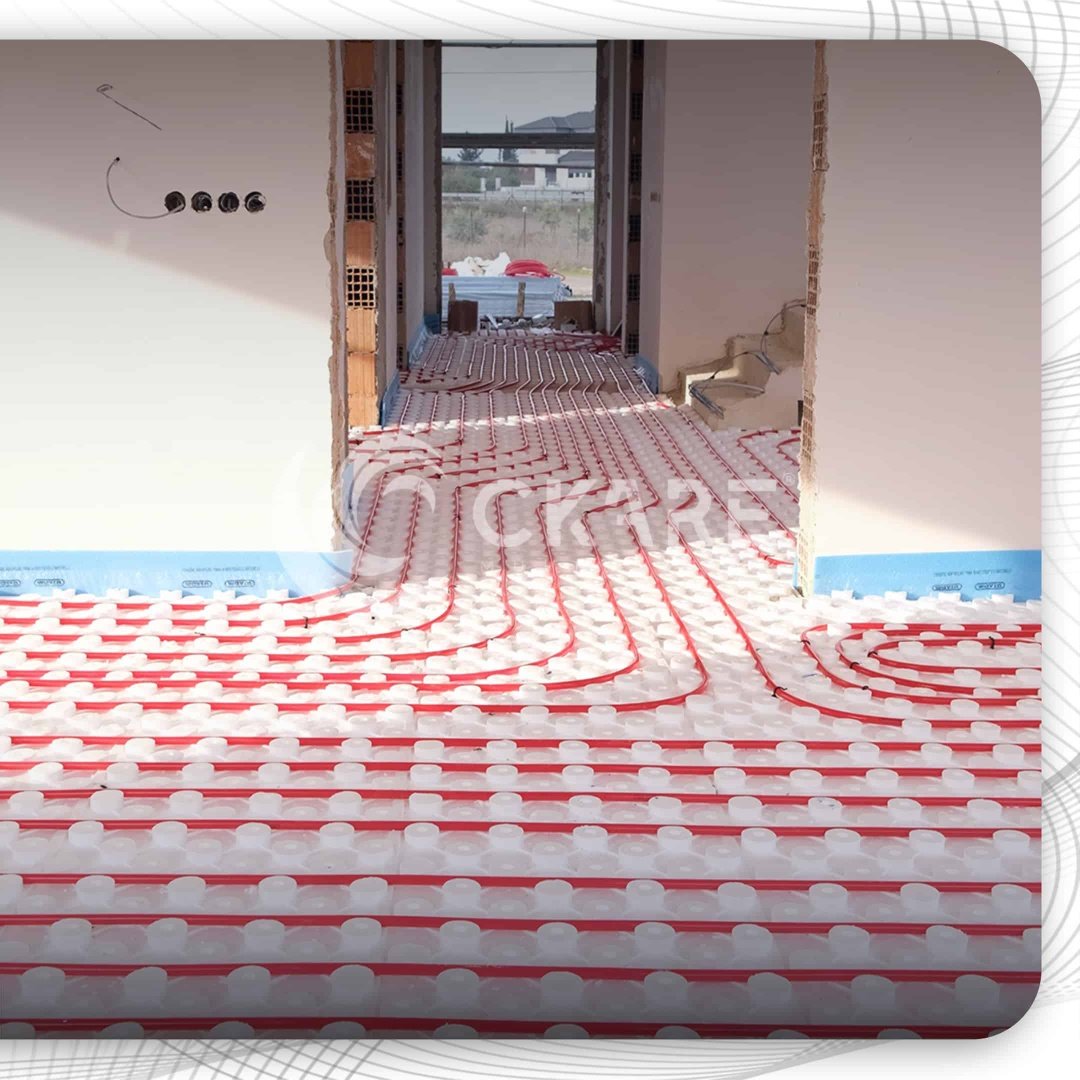

Oksijen Bariyerli PE-Xa Boru Montaji Zemin yüzeyine homojen ısı dağılımı sağlamak amacıyla salyangoz deseniyle serilen yüksek basma dayanımlı PE-Xa boru devreleri. |
Pamir Yapı Özay Konakları: 900 m² Villa Alanında Sulu Yerden Isıtma
Pamir Yapı'nın Antalya Döşemealtı'nda inşa ettiği Özay Konakları projesinde, 3 müstakil villanın tüm kapalı yaşam alanları villa tipi sulu yerden ısıtma ile projelendirilmiş ve mekanik uygulaması tamamlanmıştır. Toplam 900 m² döşeme alanına yayılan 3 konutta, alt kata ısı kaçışını engellemek amacıyla 30 dansite yüksek yoğunluklu noplu strafor paneller serilmiş; bu izolasyonun üzerine toplam 6.800 metre oksijen bariyerli PE-Xa boru döşenmiştir. Metrekareye ortalama 7,5 metre boru serimi yapılarak villa başına yaklaşık 2.250 metrelik bağımsız ısıtma hattı tesis edilmiştir.
Her bağımsız villanın boru devreleri, hidrolik reglaj imkânı sunan debi göstergeli paslanmaz çelik kollektör gruplarında toplanmıştır. Yüksek sıcaklık dalgalanmalarına ve şap altındaki mekanik baskıya karşı dayanıklı olan PE-Xa borulama altyapısı, yapının servis ömrü boyunca bakım gerektirmeyen kesintisiz bir ısıl konfor sunmaktadır.
Kazan Sistemi Entegrasyonu, Düşük Sıcaklık Modülasyonu ve Oda Bazlı Otomasyon
Özay Konakları projesinde kesintisiz sıcak su ve ısınma ihtiyacı yüksek verimli merkezi kazan sistemi üzerinden karşılanmıştır. Kazan tarafından üretilen yüksek sıcaklıktaki su, doğrudan yerden ısıtmaya verilmek yerine mekanik merkezdeki karışım vanası ve hidrolik denge grubu vasıtasıyla modüle edilerek 35°C–40°C aralığına düşürülür. Bu rejim kontrolü, hem kazanın yoğuşma verimini en üst seviyede tutar hem de zemin kaplamalarının aşırı ısıyla deforme olmasını engeller.
Döşemealtı'nın karasal mikrokliması nedeniyle gece-gündüz arasında oluşan yüksek sıcaklık farkları ve farklı cephelerin ısı kazançları, oda bazlı otomasyon mimarisiyle çözülmüştür. Her odada bulunan bağımsız dijital oda termostatları, kollektör dolabındaki ilgili devreye bağlı 230V elektrotermal aktüatörleri tetikler. Böylece gün boyu güneş alan güney salon ile gölgede kalan kuzey yatak odaları bağımsız sıcaklıklarda dengelenir. Farklı devre uzunluklarının oluşturduğu akış dirençleri ise debi göstergeleri üzerinden mekanik olarak dengelenerek tüm odalara eşit debide akış sağlanmıştır.
Üç Villada Şap Öncesi ve Sonrası Yapılan Kontroller
Özay Konakları'nda borular net 4 cm şapla örtüldü, döşeme toplam 7-8 cm kalınlıkta tamamlandı. Harca katılan sıvı katkı boruların çevresinde boşluk kalmasını önledi; kazandan 35–40°C'de gelen su ısısını kaplamaya kayıpsız aktarabiliyor. Katkı ve yalıtım seçimini strafor ve şap katkısı yazımızda ayrıntılı anlattık.
Bant olmadan ısınan şap duvarlara dayanır ve zamanla kaplamayı yukarı iter. Üç villada da kenar bandı tüm duvar diplerine çekildi; aynı bant ısının dış duvarlara kaçmasını da önlüyor.
Villaların mimari planları AutoCAD tabanlı programa aktarılarak 6.800 metrelik hat devrelere bölündü, her devrenin debisi hesaplandı. Şap dökülmeden önce tüm hatlar 6 bar basınçla test edildi ve döküm süresince manometreler izlendi.
Özay Konakları projesi, CKare Mühendislik'in aynı bölgede hayata geçirdiği Villa's Cappadocia Döşemealtı projesinde olduğu gibi müstakil yapılarda doğru hidrolik projelendirme ve zon kontrolünün sahadaki karşılığıdır.
Sıkça Sorulan Sorular
Soru: Yüksek sıcaklık üreten bir kazan sistemi ile düşük sıcaklıkla çalışan sulu yerden ısıtma nasıl senkronize edilir?
Cevap: Kazan dairesinden gelen 65–70°C seviyesindeki sıcak su, sisteme doğrudan gönderilmez; mekanik hatta yerleştirilen üç yollu karışım vanası ve hidrolik denge kabı aracılığıyla dönüş suyuyla harmanlanarak 35°C–40°C seviyesine modüle edilir. Bu sayede kazan yüksek sıcaklıkta verimli biçimde boyler üzerinden kullanım sıcak suyunu sağlarken, döşeme tarafına yalnızca ideal konfor sıcaklığında su aktarılır.
Soru: Projede metrekareye 7,5 metre boru serilmesi ne anlama geliyor?
Cevap: Metrekareye 7,5 metre boru, yaklaşık 13 cm boru aralığına denk gelir. Aralık sıklaştıkça zemin aynı ısıyı daha düşük su sıcaklığıyla verebilir. Özay Konakları’nda villa başına yaklaşık 2.250 metre hat çıktı; devre uzunlukları ve debiler AutoCAD tabanlı yerden ısıtma programında hesaplandı, devreler de kollektördeki debi göstergeleriyle dengelendi.
Sahadan Video: Özay Konakları'nda Yerden Isıtma Uygulaması
Döşemealtı'ndaki üç villada yaptığımız sulu yerden ısıtma uygulamasını bu kısa videoda sahadan izleyebilirsiniz.
