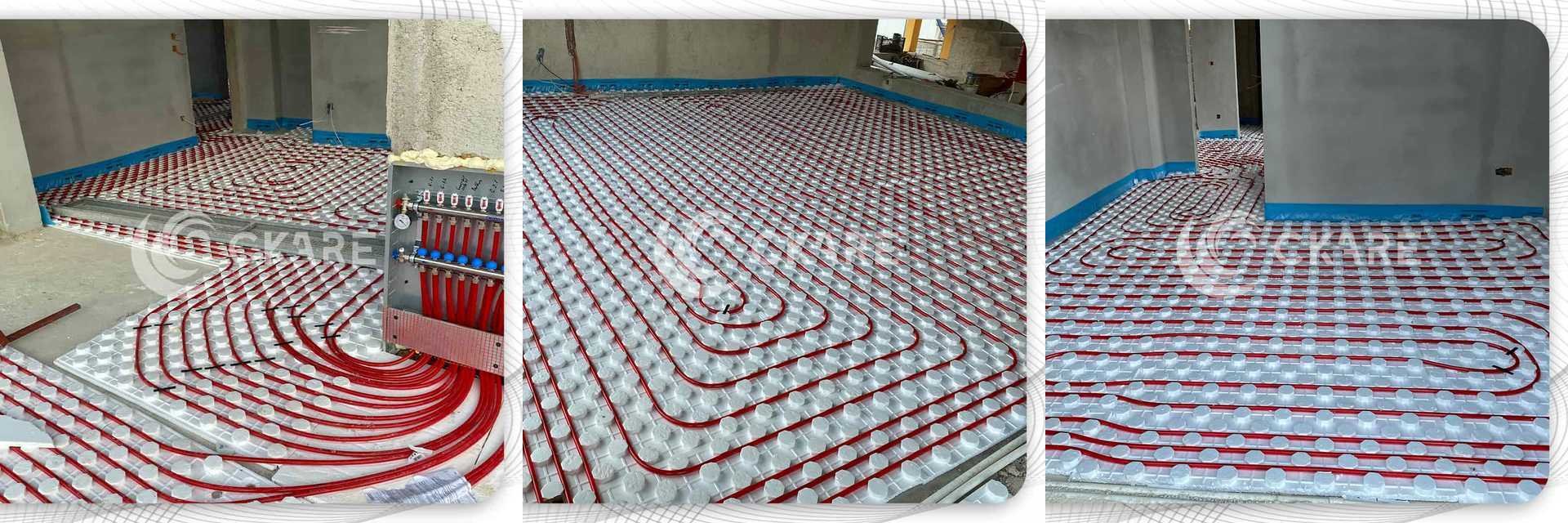

Döşemealtı'nda 450 m² Villaya Isı Pompalı Yerden Isıtma
-
Proje: Döşemealtı Villa Projesi
-
Lokasyon: Antalya (Döşemealtı)
-
Uygulama: Akıllı Ev Entegre, Isı Pompalı Sulu Yerden Isıtma (450 m²)
|

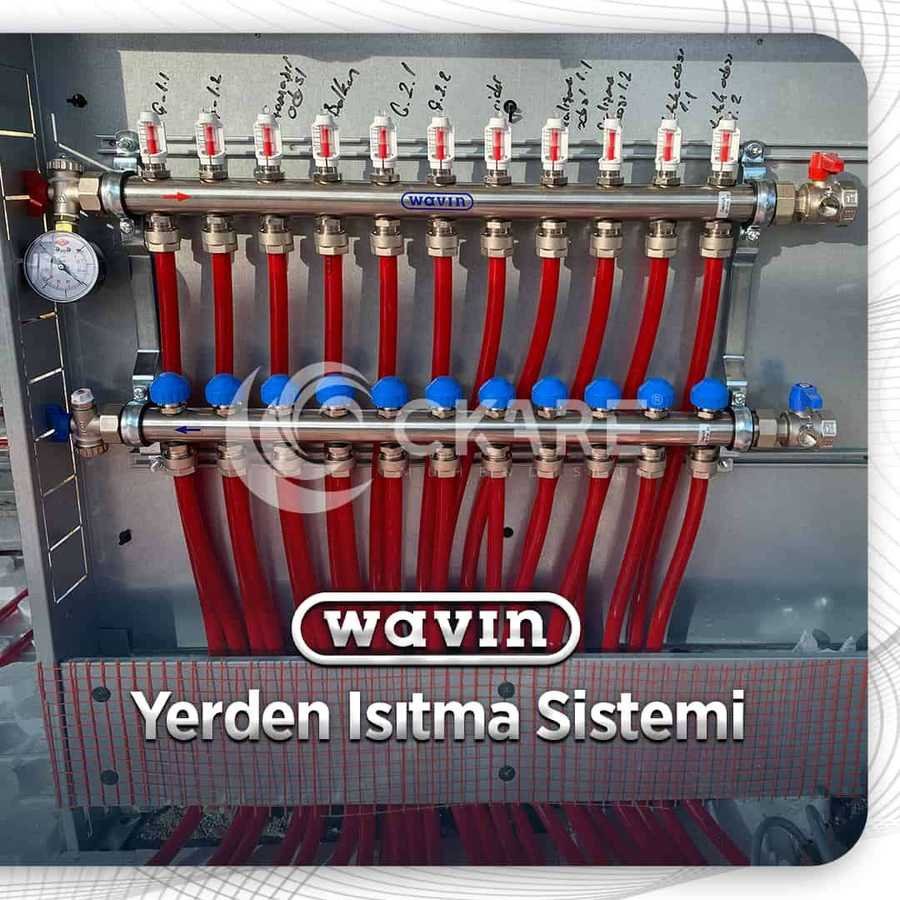

Dolap İçinde Wavin Kollektör Devreler dolap içine monte edilen Wavin kollektörde toplandı; manometreyle sistem basıncı izlenebiliyor. |

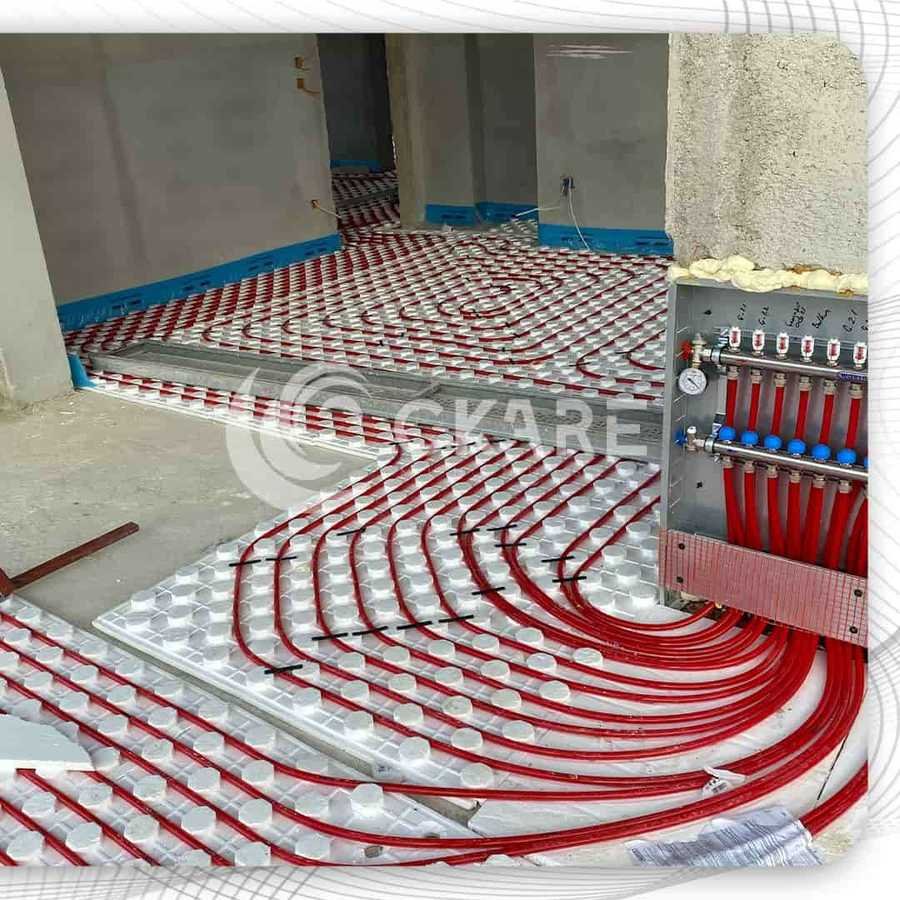

Kollektörden Odalara Dağılım Kollektör çıkışındaki hatlar, odalara en kısa güzergâhtan ulaşacak şekilde planlandı. |
|

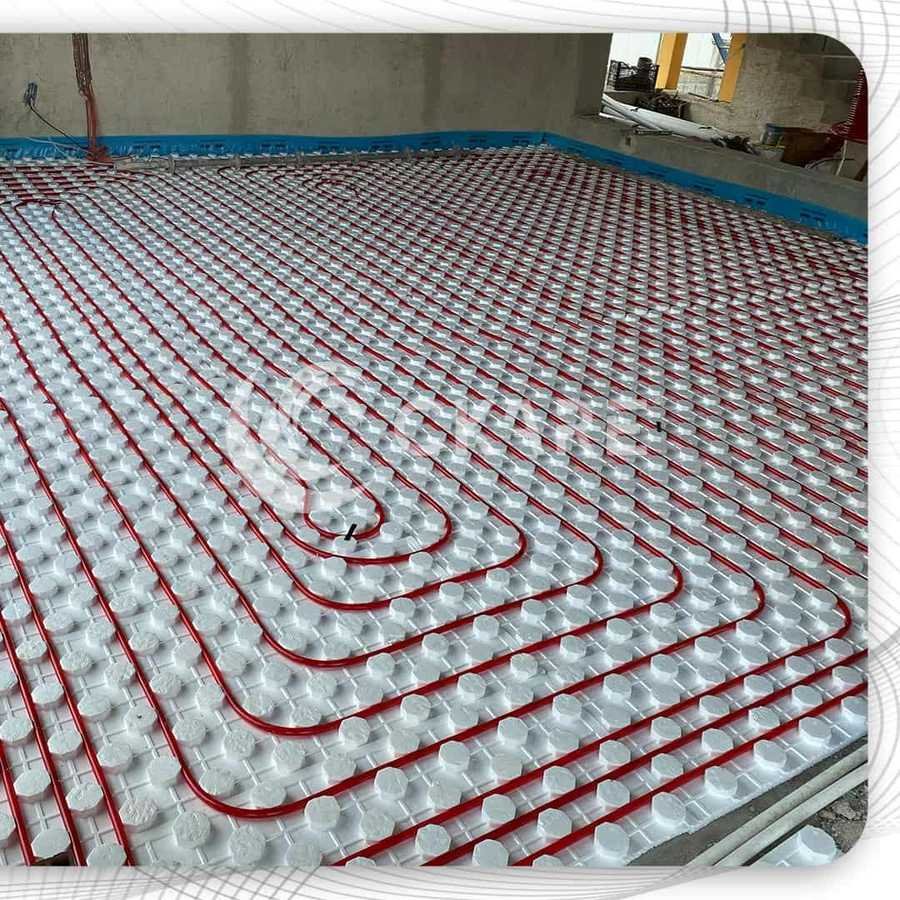

Salyangoz Desenli Serim Geniş odalarda salyangoz deseni kullanılarak döşeme yüzeyinde homojen sıcaklık sağlandı. |

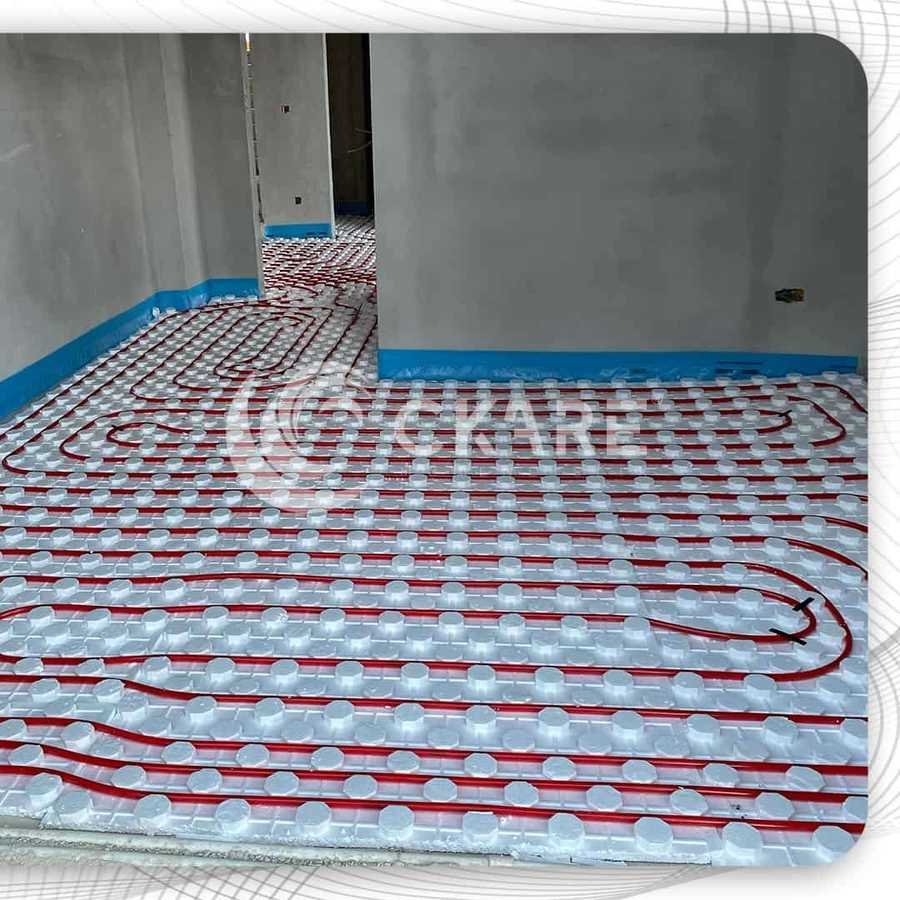

Koridor ve Oda Devreleri Koridorlar da ısıtılan alana dahil edildi; villanın hiçbir bölümünde soğuk zemin bırakılmadı. |
Döşemealtı'nda 450 m²'lik Villada Sulu Yerden Isıtma
Döşemealtı'ndaki bu villa, bu serideki en geniş ısıtılan alanlardan birine sahip. 450 m² yaşam alanına toplam 3.600 metre Wavin PE-Xa boru döşendi. Borular 30 dansite noplu strafor levhalar üzerine salyangoz deseniyle serildi, duvar kenarlarında kenar izolasyon bandı kullanıldı. Devreler, dolap içine monte edilen Wavin kollektörlerde toplanıyor ve manometre sayesinde sistem basıncı her an izlenebiliyor. Sistem villanın akıllı ev sistemine entegre edildi; böylece her bölümün sıcaklığı akıllı ev arayüzünden kullanım durumuna göre ayrı ayrı yönetilebiliyor. Isı kaynağı ise ısı pompası. Büyük metrekareli konutlarda villa tipi yerden ısıtma tasarımı tek bir oda kadar basit değildir; bu nedenle şap öncesinde tüm devreler tek tek basınç testine alınarak teslim edildi.
Büyük Villalarda Devre Uzunluğu ve Kollektör Yeri Nasıl Belirlenir?
3.600 metrelik boru tek bir hat olarak değil, çok sayıda devreye bölünerek döşenir. Bir devre gereğinden uzun tutulursa suyun akışa karşı direnci artar ve devrenin sonundaki bölüm başındaki kadar ısınmaz. Bu yüzden her devrenin uzunluğu sınırlandırılır, kollektör de odalara olan mesafeyi kısaltacak merkezi bir noktaya yerleştirilir. Bu projede devre uzunluklarını ve debileri, kullandığımız AutoCAD tabanlı yerden ısıtma programı villanın planı üzerinden hesapladı; 3.600 metrelik malzeme listesi de programın çıktısıyla hazırlandı. Uzunlukları farklı devrelerin debileri kollektörde bu değerlere göre ayarlanarak her odaya ihtiyacı kadar sıcak su gönderilir. Devre ve kapasite hesaplarının nasıl yapıldığını yerden ısıtma projelendirme sayfamızda anlattık.
