AFSÜ Diş Hekimliği Fakültesi Afyonkarahisar Sifonik Sistemi
|

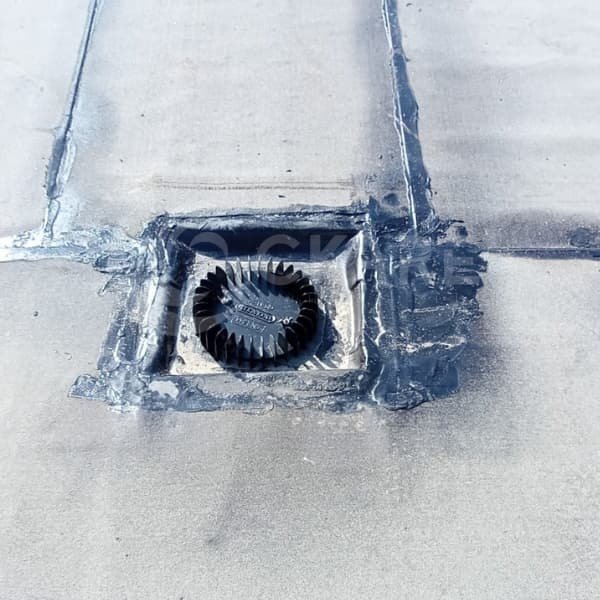

Membran Çatıda Sifonik Süzgeç Montajı Fakülte binasının düz membran çatısına, su yalıtımıyla tam uyumlu şekilde entegre edilen sifonik süzgeç ünitesinin detay görünümü. |

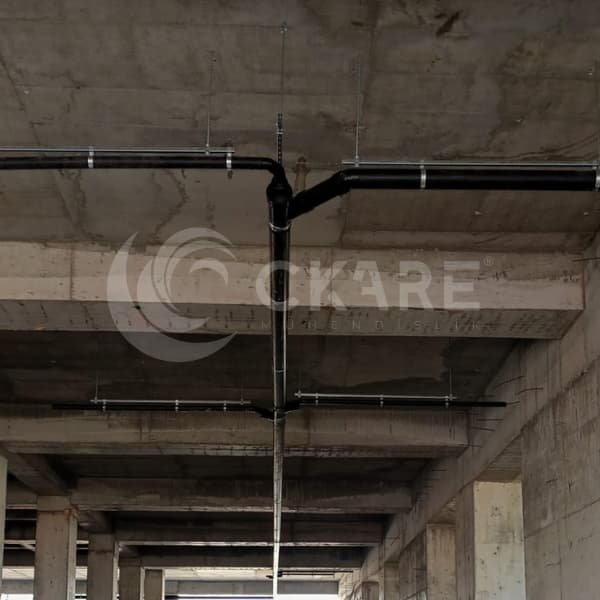

Kiriş Altında Sıfır Eğimli Ana Toplama Hattı Betonarme kirişlerin altında, herhangi bir eğim verilmeden yatay olarak yürütülen ve Y bağlantı noktasında birleşen sifonik toplama hattı. |
|

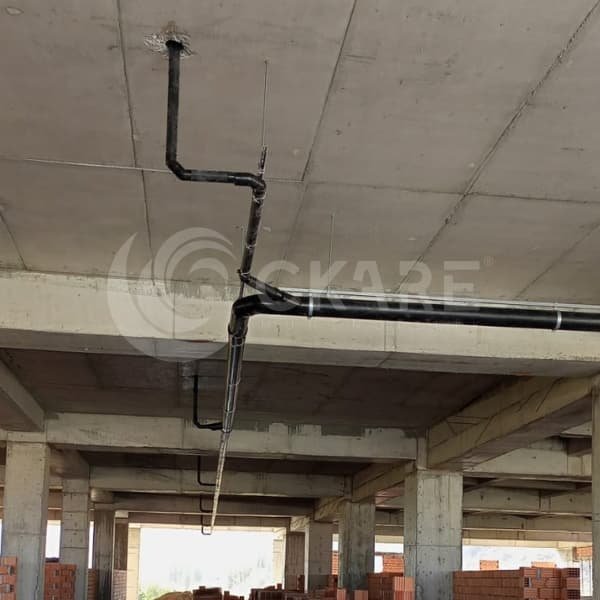

Sıfır Eğimli Hatlarda Bağlanma Noktası Farklı çatı bölgelerinden gelen eğimsiz toplama hatlarının, tek bir ana hatta birleştiği dallanma ve bağlantı detayı. |

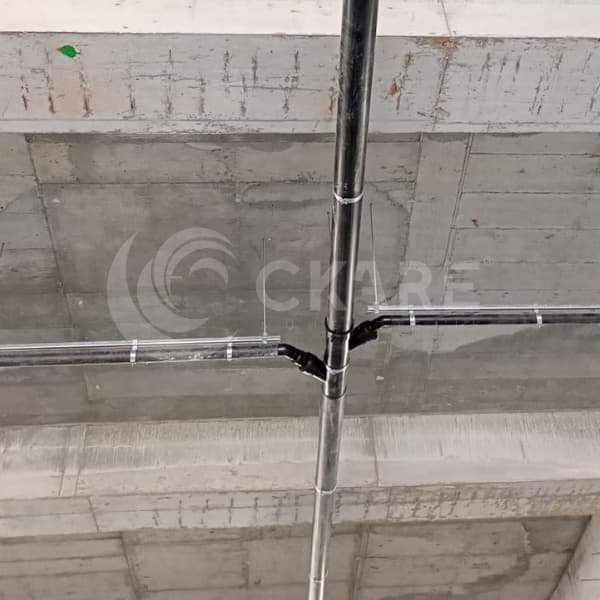

Rijit Askı Detayında Kelepçeli Sabitleme Eğimsiz yatay hattın kiriş altına sabitlendiği rijit askı noktasında, özel sistem kelepçeyle desteklenen montaj detayı. |
Sağlık Odaklı Tematik Üniversitede Sifonik Sistem
Türkiye'nin sağlık odaklı tematik üniversitelerinden Afyonkarahisar Sağlık Bilimleri Üniversitesi (AFSÜ) bünyesinde, hem eğitim-öğretim hem de klinik sağlık hizmeti sunan yeni Diş Hekimliği Fakültesi binası, 32.000 m² kapalı alana sahip 4 katlı bir yapı olarak inşa edilmiştir. 34 derslik ve 4.650 kişi kapasiteli bu devasa eğitim kompleksinde, çatı yüzeyindeki yağmur sularını güvenle tahliye etmek amacıyla sifonik çatı yağmur suyu drenaj sistemi uygulanmıştır. Kaba inşaat aşamasında betonarme kirişler arasından geçirilen boru güzergahı, binanın nihai iç mekan yüksekliğinden ödün verilmeden projelendirilmiştir.
Kirişler Arasında Sıfır Eğimli Toplama Ağı
Fakülte binasının geniş açıklıklı betonarme strüktüründe, farklı çatı bölgelerinden gelen su akışını tek bir noktada toplamak amacıyla, kirişler arasında sıfır eğim prensibiyle yürütülen bir toplama ağı kurgulanmıştır. Membran çatıya entegre edilen 19 adet sifonik süzgeç ile toplanan yağmur suyu, 360 metre elektrofüzyon ve alın kaynaklı HDPE boru hattı üzerinden 310 metre galvaniz askılama rayı sistemiyle bina dışına tahliye edilmektedir. Farklı yatay hatların kelepçeli bağlantı noktalarında birleştirilmesi, bu ölçekteki bir eğitim binasında dahi tek bir sızdırmazlık sorunu yaşanmadan sistemin bütünlüğünü sağlamıştır.
Klinik Ortamında Su Sızıntısına Sıfır Tolerans
Diş hekimliği kliniklerinin ve eğitim laboratuvarlarının bulunduğu bu tür sağlık tesislerinde, çatıdan kaynaklanabilecek en ufak bir su sızıntısı, hassas cihazlara ve steril ortamlara doğrudan risk oluşturabilir. Bu nedenle projede kullanılan tüm HDPE boru birleşimleri elektrofüzyon kaynak yöntemiyle test edilmiş, sistem sıfır hatalı montaj prensibimizle eksiksiz teslim edilmiştir. Saha ekiplerimiz, kaba inşaat aşamasında diğer tesisat disiplinleriyle (elektrik, mekanik tesisat) koordineli çalışarak boru güzergahının hiçbir noktada çakışma yaratmamasını sağlamıştır. 4.650 kişilik bu büyük eğitim kompleksinin güvenilir bir çatı drenaj altyapısına sahip olması, hem öğrenci hem de hasta güvenliği açısından uzun vadeli bir güvence sağlamaktadır.
