Camsaş A.Ş. Kütahya Altıntaş Zafer OSB Sifonik Sistem Uygulaması
-
Proje: Camsaş A.Ş
-
Lokasyon: Kütahya Altıntaş Zafer Organize Sanayi Bölgesi
-
Uygulama: Sifonik Yağmur Suyu Drenaj Sistemi
|

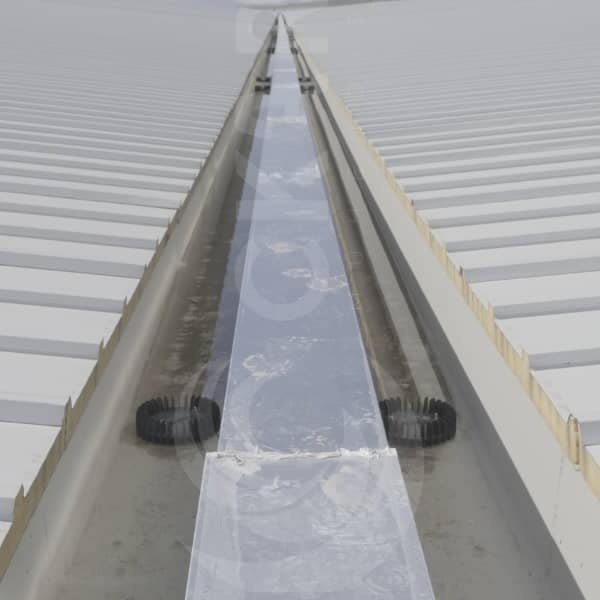

Çatı Deresinde Döküm Başlıklı Sifonik Süzgeç Yerleşimi Prefabrik çatı deresine monte edilen çift sifonik süzgeç başlığı, yüksek debili yağış anında maksimum tahliye kapasitesi sağlamaktadır. |

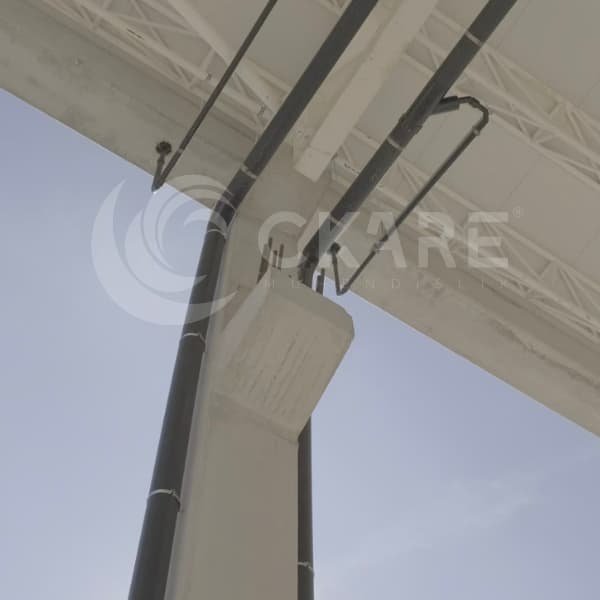

Ana Toplama Hattı ve Süzgeç Bağlantı Detayı Süzgeç bağlantı noktalarından alınan suyun ana toplama hattına terfisi ve iniş hattının başlangıcı. |
|

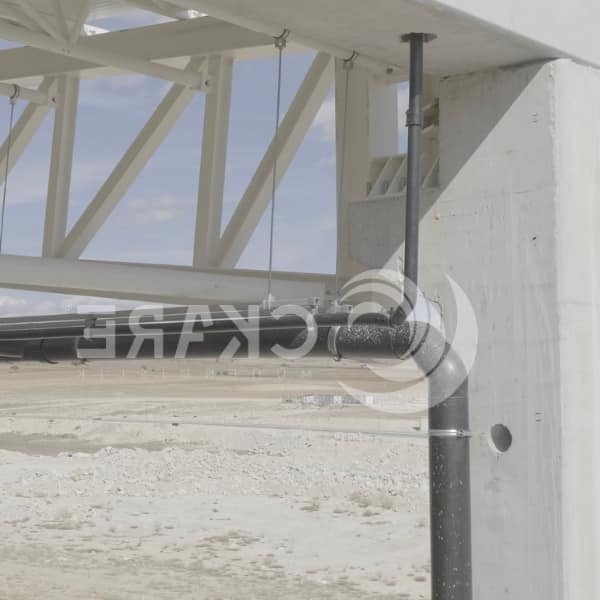

Toplayıcı Hatta Bağlantı Noktası Farklı süzgeçlerden gelen HDPE hatların, çatı makası boyunca uzanan ana toplama borusuna elektrofüzyon yöntemiyle sızdırmaz şekilde birleştirildiği kavşak noktası. |

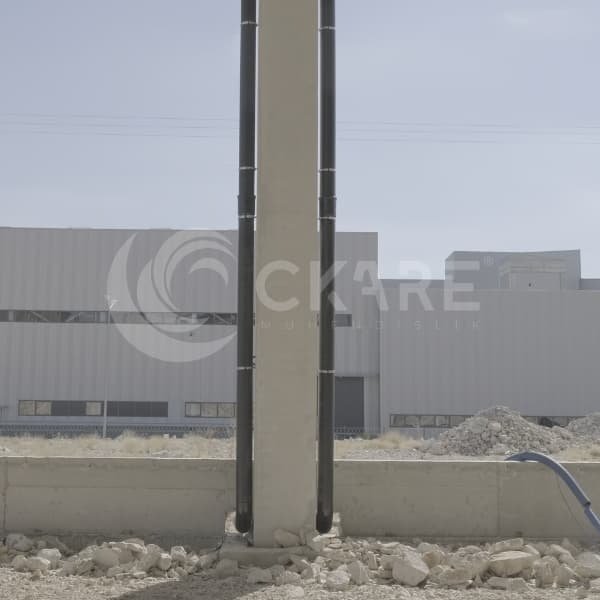

Geniş Sanayi Kompleksinde Paralel İniş Hatları Kütahya Altıntaş OSB'deki geniş üretim kompleksinin dış cephesinde, farklı çatı bölümlerinden gelen suyu tahliye eden paralel dikey iniş boruları. |

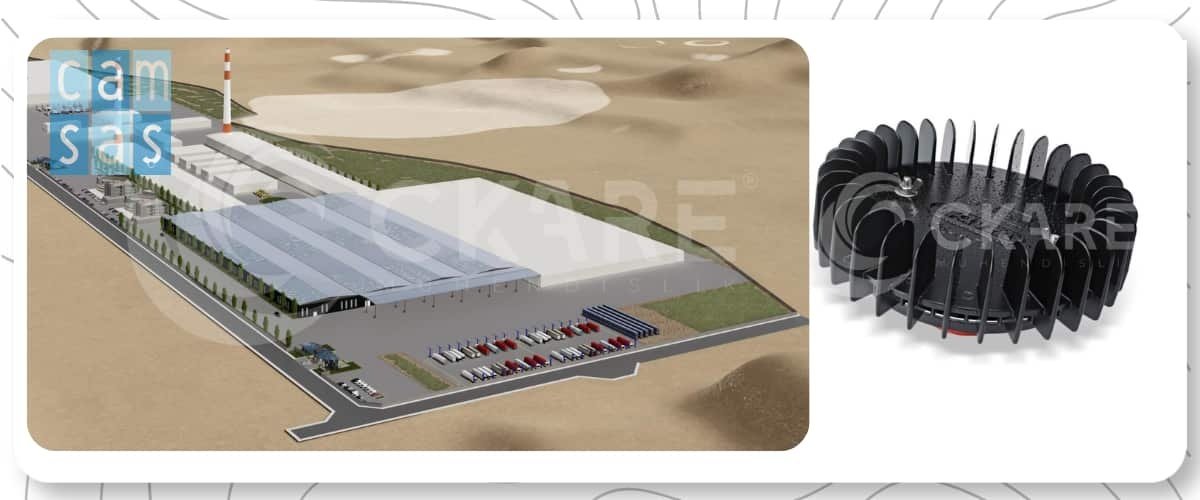

Kütahya'da Dev Ölçekli Cam Üretim Tesisinde Sifonik Sistem
Merkezi Antalya'da bulunan köklü cam üreticisi Camsaş, Kütahya Altıntaş Zafer Organize Sanayi Bölgesi'nde (OSB) devasa bir fabrika yatırımı planlamıştır; tesiste düz cam, lamine cam, ayna, buzlu cam ve kaplamalı cam üretiminin gerçekleştirilmesi öngörülmektedir. Fabrikanın 60.000 m²'lik çatı alanını Kütahya'nın karasal iklim koşullarındaki ani ve yoğun yağışlardan korumak amacıyla sifonik çatı yağmur suyu drenaj sistemi uygulanmıştır. Cam üretiminin hassas ve yüksek sıcaklıklı süreçleri düşünüldüğünde, çatı drenaj sisteminin güvenilirliği tesisin operasyonel sürekliliği açısından kritik önem taşımaktadır.
Hassas Cam Üretiminde Çift Kademeli Güvenlik Mimarisi
Hassas bir cam üretim tesisi olması nedeniyle projede standart sifonik süzgeçlerin yanı sıra eşit sayıda acil taşkan süzgeci (emergency overflow system) de kullanılarak çift kademeli bir güvenlik mimarisi kurgulanmıştır. Toplamda 152 adet döküm başlıklı sifonik süzgeç ve 152 adet acil taşkan süzgeci ile toplanan yağmur suyu, 8.860 metre elektrofüzyon ve alın kaynaklı HDPE boru hattı üzerinden 8.700 metre galvaniz askılama rayı sistemiyle sıfır eğim prensibiyle bina dışına tahliye edilmektedir. Farklı süzgeçlerden gelen hatların ana toplama borusuna elektrofüzyon yöntemiyle sızdırmaz şekilde birleştirilmesi, bu denli büyük ölçekli bir sistemde dahi tek bir sızıntı noktası oluşmamasını garanti etmiştir.
Türkiye'nin En Büyük Ölçekli Sifonik Projelerinden Biri
60.000 m²'lik çatı alanı ile bu proje, CKare Mühendislik'in Kipaş Kağıt gibi tesislerde tamamladığı en büyük ölçekli sifonik sistem uygulamalarından biridir. Cam üretiminin gerektirdiği hassasiyet, tüm HDPE boru birleşimlerinin elektrofüzyon kaynak yöntemiyle test edilmesini ve montaj sürecinin her aşamasının ayrıca denetlenmesini gerekli kılmıştır. 152 çift süzgeç noktasının her birinin bağımsız olarak kontrol edilmesi, bu ölçekteki bir projede dahi hiçbir noktanın gözden kaçmamasını sağlamıştır. Bu titiz yaklaşım, tesisin üretime geçtiği ilk günden itibaren güvenilir bir çatı drenaj altyapısına sahip olmasını sağlamış ve proje sıfır hatalı montaj prensibimizle eksiksiz teslim edilmiştir.
