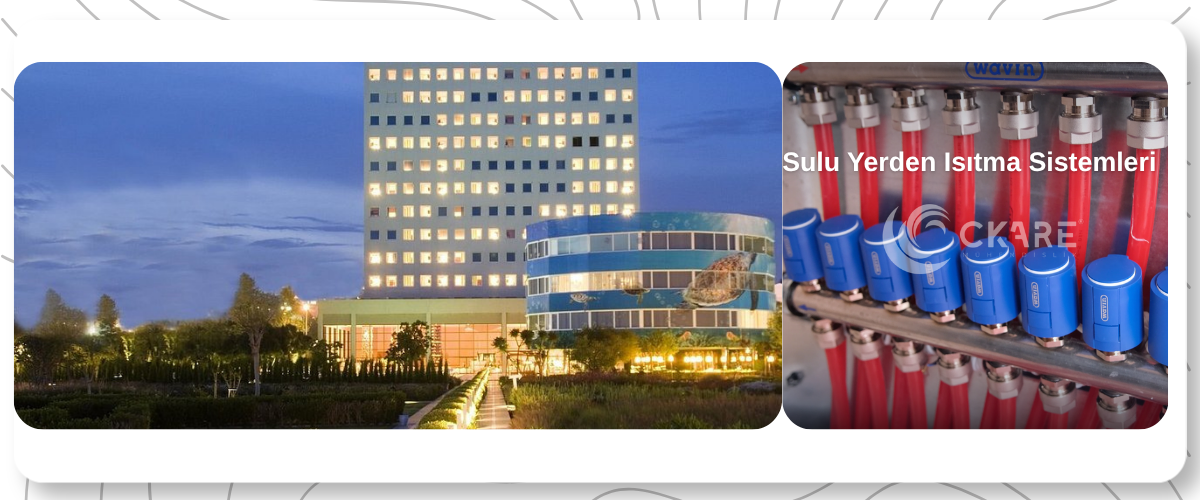

The Marmara Otel Antalya - SPA & Hamam Isıtma Sistemi
- Proje: The Marmara Otel (SPA & Hamam)
- Lokasyon: Antalya
- Uygulama: SPA ve Hamam Isıtma Sistemleri (PE-Xa Borulu)
The Marmara Otel Antalya: 400 m² SPA ve Hamam Alanında Kaskad Kazanlı Yerden Isıtma
Antalya falezlerindeki The Marmara Otel'de 400 m²'lik SPA, Türk hamamı, sauna ve masaj odaları için her bölümün sıcaklığı ayrı yönetilebilen bir SPA ve hamam ısıtma sistemi kuruldu. Alt kata ve temele ısı kaçışını engellemek adına döşeme altına 30 dansite yüksek yoğunluklu noplu strafor paneller serilmiş; üzerine oksijen bariyerli PE-Xa borular döşenmiştir.
Sistemin sıcak su ihtiyacı, otel bünyesindeki merkezi yoğuşmalı kaskad kazan grubu tarafından karşılanmaktadır. Tesis merkezinden gelen sıcak su, mekanik istasyondaki plakalı eşanjör ve 3 yollu karışım vanaları vasıtasıyla modüle edilir. Hamam göbek taşı ve oturma sekilerinde 45°C–50°C yüzey sıcaklığı tesis edilirken; masaj ve dinlenme odalarında su sıcaklığı 35°C–38°C seviyesine indirilerek ortam havasının 24°C konfor rejiminde sabit kalması sağlanmıştır.
Plakalı Eşanjör Ayırımı, Çift Rejim Yönetimi ve Aktüatörlü Balanslama
Merkezi kaskad kazan devresi ile SPA yerden ısıtma devresi arasına paslanmaz çelik plakalı eşanjör yerleştirilmiştir. Bu ayrım; ana tesisattaki tortu ve kirecin hassas yerden ısıtma borularına geçmesini önlerken, sistemin bağımsız basınç altında çalışmasını sağlar. Debi göstergeli paslanmaz çelik kollektör üzerindeki devrelere 230V elektrotermal aktüatörler bağlanmıştır. Odalardaki termostatlar üzerinden gelen sinyallerle vanalar kontrol edilir. Sistem mimarisini yerden ısıtma kollektör seçimi ve aktüatör vana entegrasyonu analizimizden inceleyebilirsiniz.
Falez Kıyısındaki SPA'da Mermer Altı Uygulama Adımları
SPA'nın hamam ve masaj bölümlerinde zemin büyük ölçüde mermer ve seramikle kaplı. Borular net 4 cm şapla örtüldü, döşeme 7,5 cm kalınlıkta bitirildi. Sıvı katkı eklenen harç boru çevresindeki hava kabarcıklarını dışarı attı; ısı mermere düzgün geçti, şap da ağır kaplamayı taşıyacak dayanıma ulaştı.
Sauna ve hamam gibi sıcak bölümlerle 24°C'deki masaj odaları yan yana olduğu için her alanın genleşmesi farklıdır. Kenar dilatasyon bandı duvar diplerine, kolon çevrelerine ve kurna arkalarına kesintisiz çekildi; mermer derzleri zorlanmadı.
Devre uzunlukları AutoCAD tabanlı programda belirlendi. Beton atılmadan önce hatlara 6 bar basınç verildi; döküm boyunca manometreler izlenerek sızdırmazlık onaylandı.
Bu referans, CKare Mühendislik'in Süral Saray Otel projesinde olduğu gibi turizm yapılarında kaskad kazan destekli borulama mühendisliğini tescillemektedir
Sıkça Sorulan Sorular
Soru: 400 m² SPA alanında göbek taşı 50°C iken masaj odalarının 24°C'de kalması merkezi kaskad kazanla nasıl yönetilir?
Cevap: Kazan dairesinden gelen yüksek sıcaklıktaki su, kollektör girişindeki motorlu üç yollu karışım vanaları vasıtasıyla iki ayrı hatta ayrılır. Göbek taşına yüksek sıcaklık ve debide su aktarılırken; masaj odalarına giden hat dönüş suyuyla soğutularak 35°C seviyesine indirilir ve oda termostatları vanaları kısarak ortamı 24°C'de dengeler.
Soru: Otelin kazan devresi ile SPA’nın yerden ısıtma devresi neden plakalı eşanjörle ayrıldı?
Cevap: Büyük otel tesisatlarında kazan devresindeki su yıllar içinde tortu ve kireç taşıyabilir. Plakalı eşanjör iki suyu birbirine karıştırmadan ısıyı aktarır; bu kirlilik ince PE-Xa borulara ve kollektöre ulaşmaz. SPA devresi de kendi basıncında, otelin ana tesisatından bağımsız çalışır.
