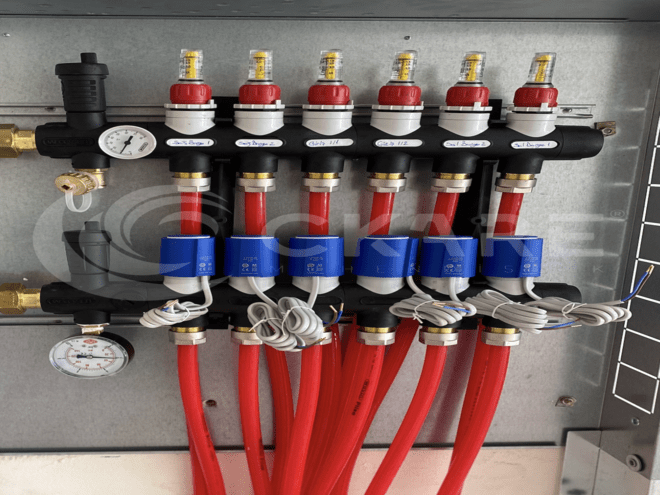

Yerden Isıtma Kollektör Seçimi ve Aktüatör Vana Entegrasyonu
Yerden ısıtma sistemlerinde ana ısı kaynağından gelen suyun tüm odalara dengeli ve kontrollü şekilde dağıtılmasını sağlayan mekanik merkez kollektör grubudur. Oda bazında sıcaklık kontrolü ve doğru otomasyon, ancak aktüatör vana entegrasyonuna uygun, debi ayarlı bir kollektörün doğru boyutta seçilmesiyle mümkündür.
Debi Ayarlı (Debimetreli) Kollektör Neden Önemlidir?
Bir evde her odanın büyüklüğü ve zemin altına döşenen boru metrajı farklıdır. Su, direnci en düşük olan kısa devrelere yönelme eğilimindedir. Debimetreli kollektörde her devrenin üzerindeki gösterge, o devreden geçen suyu litre/dakika cinsinden gösterir ve ayar vidasıyla her devreye kendi ısı ihtiyacına göre debi verilir. Debimetresi olmayan bir kollektörde bu ayar göz kararı yapılır; sonuç genellikle bazı odaların fazla, bazılarının az ısınmasıdır.
Kaç Ağızlı Kollektör Gerekir? Bir Villa Örneği
Kollektör seçiminin ilk sorusu ağız (çıkış) sayısıdır. Bu sayı, odaların boru metrajından ve devre uzunluğu sınırından hesaplanır. 120 m² ısıtılan alanı olan bir villa katı üzerinden:
-
Boru metrajı: 15 cm boru aralığıyla 120 ÷ 0,15 = yaklaşık 800 metre
-
Devre sayısı: 16 mm boruda bir devre, kollektöre giden bağlantı hatlarıyla birlikte 100 metreyi geçmemelidir. Bağlantı hatları için pay bırakılarak devre başına yaklaşık 90 metre alınırsa 800 ÷ 90 ≈ 9 devre
-
Kollektör: 9 ağızlı bir kollektör. Kollektörler genellikle 12 ağza kadar üretilir; daha fazla devre gereken katlarda ikinci bir kollektör planlanır.
-
Toplam debi: Katın ısı ihtiyacı 120 m² × 50 W/m² = 6 kW ise, 5 °C gidiş-dönüş farkıyla 860 × 6 ÷ 5 ≈ 1.030 litre/saat; devre başına ortalama yaklaşık 1,9 litre/dakika
Ortalama değer yalnızca başlangıçtır; her devrenin debimetresi, o devrenin beslediği odanın kendi ısı ihtiyacına göre ayrı ayrı ayarlanır. Kollektörün katın ortasına yakın konumlandırılması da bağlantı hatlarını kısaltır ve devre uzunluklarını dengeler.
Aktüatör Vana: Çalışma Prensibi ve Seçim Kriterleri
Aktüatör vanalar, kollektördeki devre vanalarının üzerine takılan ve oda termostatından aldığı sinyale göre o devrenin suyunu açıp kapatan elektrikli vana motorlarıdır. Oda istenen sıcaklığa ulaştığında termostat sinyali keser, aktüatör devreyi kapatır; böylece ısınmış veya kullanılmayan odalara sıcak su gönderilmez. Seçim yaparken üç özelliğe bakılır:
-
Normalde Kapalı (NC) veya Normalde Açık (NO): NC aktüatör, elektrik gelmediğinde vanayı kapalı tutar ve konut uygulamalarında en yaygın tiptir. NO aktüatör ise elektrik kesildiğinde vanayı açık bırakır. Seçim, termostat ve kontrol ünitesiyle uyumlu olmalıdır.
-
Çalışma Gerilimi: Aktüatörler 230 V veya 24 V seçenekleriyle üretilir ve kontrol ünitesiyle aynı gerilimde olmaları gerekir. Bizim seçimimizi otomasyon altyapısı belirler: Villa bir akıllı ev sistemine bağlanacaksa 24 V aktüatör, sistem üreticinin kendi kontrol ünitesiyle yönetilecekse 230 V aktüatör kullanıyoruz.
-
Tepki Süresi: Termal aktüatörler ısınarak çalıştığı için vananın tam açılması birkaç dakika sürer. Yerden ısıtmanın yavaş tepki veren yapısında bu süre konforu etkilemez; ancak hızlı açılıp kapanma bekleyen ayarlardan kaçınılmalıdır.
Serinletmede Kollektörün Rolü: Nemli Antalya, Kuru Ankara
Aynı kollektör ve aktüatörler yazın serinletmede de çalışır; bu durumda devrelerde soğuk su dolaşır. Burada belirleyici olan, zeminin havadaki nemin yoğuşacağı sıcaklığa (çiğ noktasına) inmemesidir:
-
Nemli Akdeniz yazı: 30 °C ve %65 nemde çiğ noktası yaklaşık 23 °C'dir. Zemin bu sıcaklığın altına inerse yüzeyde terleme ve kaymaya kadar varan yoğuşma oluşur; gidiş suyunun bu değerin üzerinde tutulması gerekir.
-
Kuru İç Anadolu yazı: 30 °C ve %35 nemde çiğ noktası yaklaşık 13 °C'dir. Aynı zemin çok daha soğuk suyla, yoğuşma riski olmadan serinletilebilir.
Bu yüzden Antalya gibi nemli bölgelerde serinletme yapılacak villalarda aktüatörlerin, nem sensörlü termostatlarla birlikte çalışması şarttır. Sensör çiğ noktasına yaklaşıldığını algıladığında aktüatör ilgili devreyi kapatır ve zemin güvenli sıcaklıkta kalır.
Kollektör Malzemesi ve Fränkische Sistem
Kollektör gövdesinin korozyona ve basınca dayanıklı olması tesisat güvenliği açısından kritiktir. Kaliteli pirinç veya paslanmaz çelik kollektörler, iç yüzeyde tortu birikimini sınırlayarak debimetrelerin ve aktüatör vanaların yıllarca sıkışmadan çalışmasını sağlar. Yerden ısıtma projelerimizde kollektör dahil komple sistemi Alman Fränkische markasıyla kuruyoruz; boru, kollektör ve bağlantı elemanlarının aynı üreticiden gelmesi, parçalar arasındaki uyum sorunlarını baştan ortadan kaldırır.
Otomasyon Entegrasyonu
Projelerimizde kullandığımız kollektör grupları, kablolu veya kablosuz (RF/WiFi) kontrol üniteleriyle uyumludur. Her odanın termostatı kendi devresindeki aktüatörü yönetir; kontrol ünitesi ise tüm odaları tek bir uygulama üzerinden izlemeye ve akıllı ev sistemlerine bağlamaya imkân verir.
Kollektörden çıkan ısının odaya ne kadar verimli ulaşacağı zemin kaplamasına da bağlıdır; bunu zemin kaplamalarının ısıl direnci yazımızda hesaplarla anlattık. Hidrolik dengeleme ve sistemin bütün olarak projelendirilmesi için villa yerden ısıtma hizmetimize göz atabilirsiniz.
