Sifonik Drenaj Sistemi Şantiye ve Altyapı Maliyetlerini Nasıl Düşürür?

Endüstriyel tesis, lojistik depo, fabrika , ticari yapı veya nitelikli yapı yatırımlarında toplam bütçeyi belirleyen en kritik unsurlardan biri altyapı ve mekanik tesisat kalemleridir. Çatı yağmur suyu tahliye sistemi ilk bakışta standart bir tesisat kalemi gibi görünse de, yanlış sistem seçimi doğrudan şantiye maliyetlerini ve yapım süresini artırır.

Geleneksel (konvansiyonel) drenaj yöntemleri; devasa boru çapları, metrelerce zemin kırma/kazı işleri ve bina içine dağılan onlarca dikey iniş borusu nedeniyle bütçe üzerinde ciddi bir yük oluşturur.

Sifonik yağmur suyu drenaj sistemleri ise gelişmiş hidrolik mühendislik çözümleri sayesinde sadece güvenliği artırmakla kalmaz; doğrudan malzeme, işçilik, zaman ve hafriyat maliyetlerinde %20 ile %40 arasında net tasarruf sağlar.

Peki, sifonik drenaj sistemi şantiye bütçesini tam olarak hangi kalemlerde ve nasıl düşürür? Birlikte inceleyelim.

Sifonik Drenaj Sisteminin Bütçeye Doğrudan Sağladığı 4 Finansal Tasarruf Kalemi

1. Boru Çaplarının Küçülmesi ile Malzeme Maliyeti Tasarrufu

Geleneksel ( Konvansiyonel ) sistemlerde boru kesitinin yarısı hava ile dolu olduğu için suyu taşıyabilmek adına devasa çaplı (örneğin 160 mm−250 mm) borular kullanılır.

Sifonik drenaj sisteminde boru %100 dolulukla ve vakum gücüyle çalıştığı için su akış hızı 2−5 m/sn seviyelerine ulaşır. Yüksek hız sayesinde çok daha küçük çaplı (50 mm−110 mm) borular yeterli olur. Küçülen boru çapları doğrudan hammadde ve malzeme bütçesini düşürür.

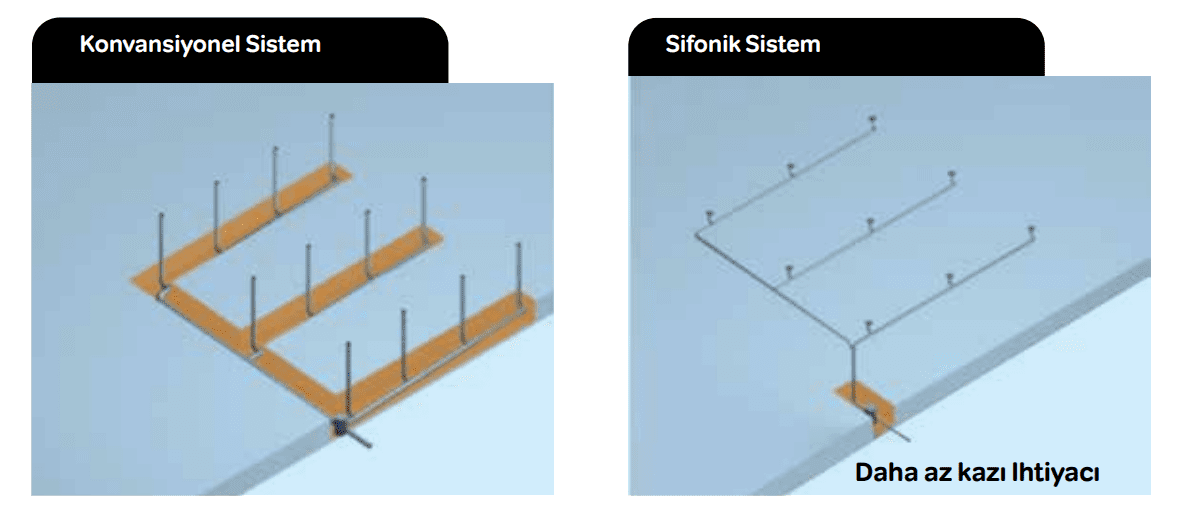

Geleneksel drenajın en gizli maliyet kalemi zemin altyapı işleridir. Çatı boyunca inen onlarca borunun bina içindeki betonu kırarak zemin altı kanallarla dışarı çıkarılması gerekir. Bu durum ağır kepçe çalışması, beton kırma, dolgu ve borulama masrafı demektir.

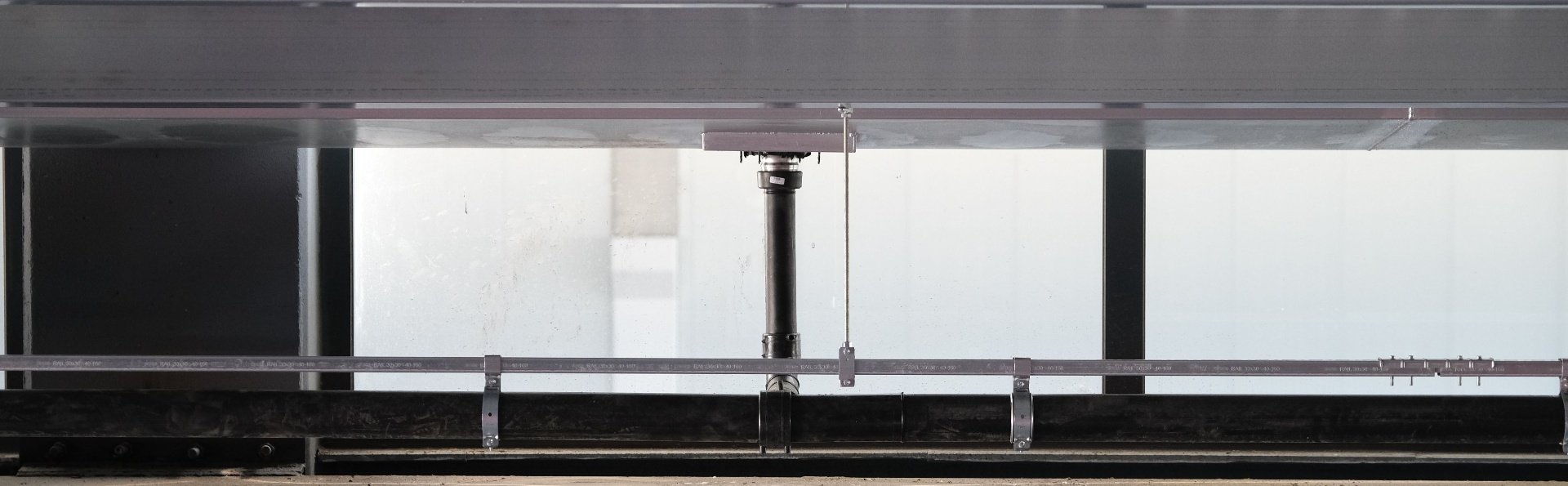

Sifonik drenaj sisteminde tüm çatı süzgeçleri tavan altında birleşir ve bina dışına genellikle 1 veya 2 dikey inişle aktarılır. Bina zemininde zemin altı kazı ve altyapı işçilik maliyeti neredeyse sıfıra iner.

3. Askı ve Bağlantı Elemanlarında Hafifleme

Büyük çaplı ve içi yarı hava dolu ağır boruları tavana sabitlemek için devasa çelik askı sistemleri ve ağır konsollar gerekir. Sifonik sistemlerde boru çaplarının küçülmesi ve hatların optimize edilmesi, tavan taşıyıcı sistemine binen statik yükü hafifletir. Askı elemanları ve bağlantı ekipmanı bütçesinde ciddi tasarruf sağlanır.

4. Şantiye Yapım Süresinin Kısalması (İşçilik Tasarrufu)

Geleneksel sistemde yüzlerce metre borunun monte edilmesi, her boruya eğim verilmesi ve onlarca dikey hat çekilmesi haftalar sürer. Sifonik sistemde daha az boru ve sıfır eğimli yatay montaj sayesinde şantiye uygulama süresi yarı yarıya kısalır. İşçilik maliyetleri düşer, tesis zamanında teslim edilir.

Finansal Karşılaştırma: Geleneksel vs. Sifonik Sistem

Bir fabrikanın çatı drenaj maliyetini oluşturan temel kalemleri bütçe üzerindeki etkilerine göre kıyaslayalım:

Maliyet Kalemi	Geleneksel Drenaj Sistemi	Sifonik Drenaj Sistemi
Boru Malzeme Bütçesi	Yüksek (Büyük çaplı ve fazla boru)	Düşük (Optimize küçük çaplar)
Zemin Kazı ve Beton Kırma	Çok Yüksek (Bina içi kanalizasyon hattı)	Minimum / Sıfır (Tavan altı birleşme)
Dikey İniş Boru Sayısı	Fazla (Bina içinde yer kaplar)	Minimum (1-2 ana dikey hat)
Şantiye Montaj İşçiliği	Uzun süreli ve yüksek maliyetli	Hızlı ve düşük işçilik maliyetli
İşletme Bakım Maliyeti	Yüksek (Tıkanma ve çamur birikimi)	Sıfıra Yakın (Kendi kendini temizler)

CKare Mühendislik ile Yatırım Geri Dönüşünü (ROI) Maksimuma Çıkarın

Sifonik drenaj sistemi , maliyet avantajı elde etmenin tek yolu doğru mühendislik ve tam hassas hidrolik hesaplamadır. Gereğinden büyük çap seçilmesi vakum etkisini bozarken, gereğinden küçük çap seçilmesi maliyeti düşürse de güvenlik riski oluşturur.

CKare Mühendislik olarak, dünya kalitesinde Wavin QuickStream® sifonik drenaj sistemi teknolojisini kullanıyoruz. Uzman mühendis kadromuzla:

• Projenizi Wavin için özel olarak geliştirilen hidrolik simülasyon yazılımları ile analiz ederek gereksiz malzeme kullanımını (over-dimensioning) engelliyoruz.

• En optimum boru çapı ve süzgeç yerleşimi ile bütçenizi koruyoruz.

• Adana, Ankara, Antalya, Aydın, Balıkesir, Bursa, Denizli, Diyarbakır, Erzurum, Eskişehir, Gaziantep, Hatay, İstanbul, İzmir, Kahramanmaraş, Kayseri, Kocaeli, Konya, Malatya, Manisa, Mardin, Mersin, Muğla, Ordu, Sakarya, Samsun, Şanlıurfa, Tekirdağ, Trabzon, Van ve çevre illerdeki endüstriyel tesisleriniz için projelendirmeden şantiye uygulamasına kadar sıfır hata ile eksiksiz danışmanlık ve montaj hizmeti sunuyoruz.

Sıkça Sorulan Sorular (SSS)

Sifonik drenaj sisteminin ilk yatırım maliyeti geleneksel ( konvansiyonel )sistemden daha mı pahalıdır?

Sifonik süzgeçler teknik özellikleri nedeniyle geleneksel süzgeçlere göre bir miktar pahalı olabilir. Ancak azalan boru çapları, ortadan kalkan zemin kazı/hafriyat işleri ve düşen işçilik maliyetleri hesaba katıldığında toplam proje maliyeti %20 - %40 daha ucuza gelmektedir.

Boru çaplarının küçülmesi işletme ve bakım maliyetlerini artırır mı?

Aksine, azaltır. Sifonik sistemlerdeki yüksek akış sürati (2−5 m/sn), boru içindeki çamur ve birikintileri söküp attığı için tıkanma riskini ve periyodik bakım masraflarını minimuma indirir.

Proje aşamasında sifonik sisteme geçmek şantiye takvimini nasıl etkiler?

Projelendirme aşamasında sifonik sisteme geçmek montaj süresini ciddi oranda kısaltır. Zemin kırma ve yoğun dikey hatta ihtiyaç duyulmadığı için şantiye teslim süresi öne çekilir.

Şantiye Bütçenizi Mühendislik Yaklaşımıyla Optimize Edin!

Fabrika, lojistik depo veya ticari bina projelerinizde altyapı maliyetlerini düşürmek ve projenize özel maliyet analiz raporu almak için uzman ekibimizle iletişime geçebilirsiniz.

https://www.ckaremuhendislik.com üzerinden projenizin mimari çizimlerini göndererek ücretsiz maliyet karşılaştırması ve teklif talep edebilirsiniz.

Lorem ipsum dolor sit amet, consectetur adipiscing elit. Curabitur auctor volutpat dapibus. Etiam tempus gravida rhoncus. Nam bibendum mollis ipsum eu iaculis. Quisque nec pharetra augue. Quisque in odio massa. Cras porttitor neque tortor, vel laoreet nisi sagittis eget.

Fabrika ve Depolarda Güvenli Çatı Tahliyesi: Sifonik Yağmur Suyu Drenaj Sistemi Rehberi

İklim değişikliği ile birlikte aniden bastıran aşırı yağışlar, özellikle geniş çatı alanına sahip endüstriyel tesisler, lojistik depolar, fabrikalar, alışveriş merkezleri , hastaneler , havalimanları , otogarlar ve nitelikli yapılar için ciddi bir güvenlik riski oluşturmaktadır. Metrekareye düşen anlık pik yağış miktarlarının artması, çatılarda ( oluklarda ) kısa sürede tonlarca su birikmesine yol açmaktadır.

Çatılarda ( oluklarda ) derelerinde biriken suyun zamanında ve yeterli debide tahliye edilememesi; yapının statik yükünü tehlikeli boyutlara çıkarır. Bu durum çatı çökmelerine, derelerden içeri su sızmasına ve üretim alanlarındaki yüksek maliyetli ekipmanların zarar görmesine neden olabilir.

Geleneksel ( konvansiyonel ) yerçekimli drenaj yöntemleri; devasa boru çapları, bina içinde eğim verme zorunluluğu ve onlarca dikey iniş borusu gerektirdiği için modern endüstriyel yapılarda hem mimari kısıtlamalar yaratır hem de altyapı maliyetlerini yükseltir. Modern mekanik tesisat mühendisliği ise bu probleme Sifonik Yağmur Suyu Drenaj Sistemleri ile kesin, güvenli ve ekonomik bir çözüm sunmaktadır.

Peki, sifonik drenaj sistemi tam olarak nedir, çalışma prensibi geleneksel sistemlerden nasıl ayrılır ve projelerinizde ne tür teknik avantajlar sağlar?

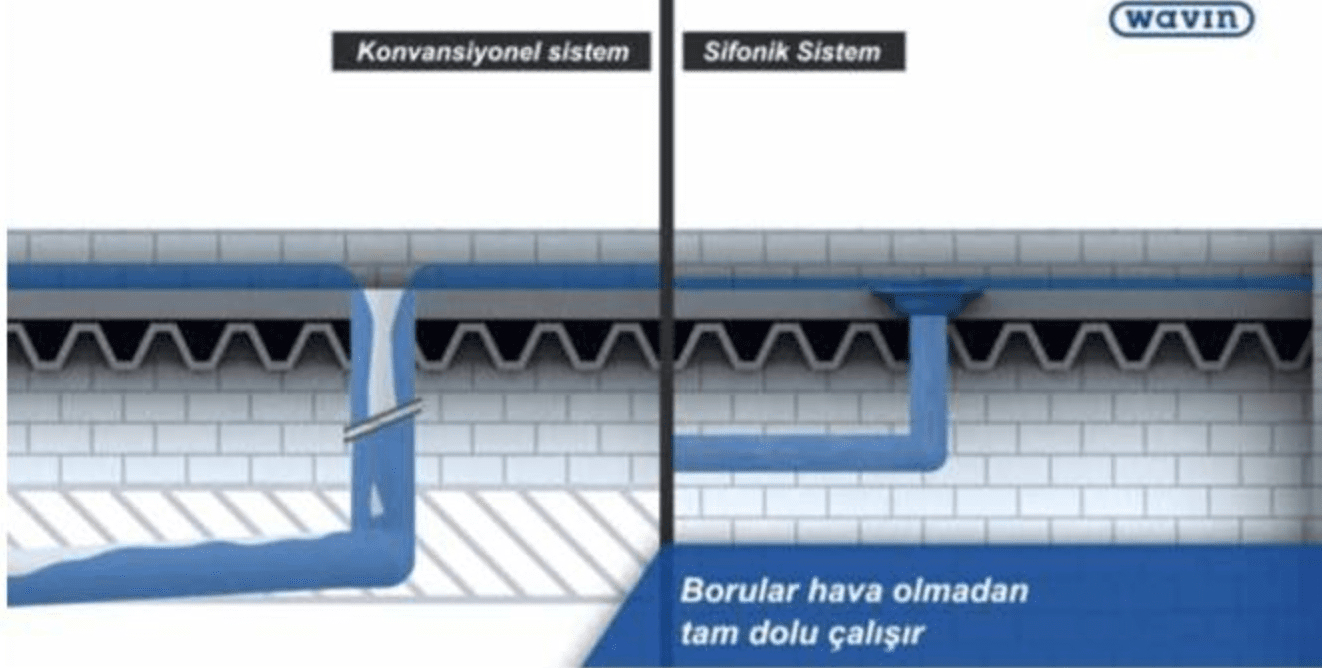

Sifonik Drenaj Sistemi Nedir ve Nasıl Çalışır?

Sifonik yağmur suyu drenajı, suyun boru hattı içerisinde negatif basınç (vakum) oluşturması prensibine dayanan, yüksek mühendislik hesaplaması gerektiren bir hidrolik tahliye yöntemidir.

Geleneksel drenaj sistemlerinde su, boru kesitinin yalnızca %33 ila %50'sini doldurarak hava ile birlikte serbestçe akar. Suyun kendi kendine akabilmesi için borulara sürekli bir yerçekimi eğimi verilmesi şarttır. Boru içindeki hava boşluğu akış hızını kısıtlar ve suyun tahliye kapasitesini düşürür.

Sifonik sistemlerde ise süreç tamamen farklı işler:

1. Hava Kesici Süzgeçler (Anti-Vortex): Çatıya yerleştirilen özel tasarımlı sifonik süzgeçler, suyun içeri girmesine izin verirken hava kabarcıklarının boru hattına emilmesini kesin olarak engeller.

2. Tam Dolu Akış (Full-Bore Flow): Yağmur şiddeti hesaplanan tasarım debisine ulaştığında, boru hattının içi %100 oranında su ile dolar ve sistemde hiç hava kalmaz.

3. Vakum (Sifonik) Çekim Gücü: Dikey iniş borusundaki su sütununun yerçekimiyle aşağı doğru hareketi, tavan altındaki yatay hatta güçlü bir negatif basınç (vakum) yaratır. Bu emiş gücü, çatıdaki suyu adeta yüksek bir hızla emerek binadan dışarı fırlatır.

Geleneksel ( KONVANSİYONEL ) Drenaj ile Sifonik Sistem Karşılaştırması

Sifonik sistemlerin projelerinize sunduğu teknik ve maliyet avantajlarını daha net görebilmek için geleneksel yöntemlerle olan temel farklarını inceleyelim:

Karşılaştırma Kriteri	Geleneksel (Yerçekimli) Drenaj	Sifonik Drenaj Sistemi
Çalışma Prensibi	Yerçekimi + Serbest Hava-Su Karışımı	Negatif Basınç (Vakum Etkisi)
Boru İç Doluluk Oranı	%33 - %50 (Yoğun hava boşluklu)	%100 (Tam dolu akış)
Yatay Borulama Eğimi	Eğim zorunludur (%1 - %2)	Sıfır eğim (Tamamen yatay)
Akış Hızı	Düşük akış hızı (0.5 - 1.0 m/sn)	Yüksek akış hızı (2.0 - 5.0 m/sn)
Boru Çapları	Devasa çaplar (160 mm - 250 mm)	Optimize küçük çaplar (50 mm - 110 mm)
İniş Borusu Sayısı	Çok sayıda dikey iniş hattı	Minimum sayıda (Genellikle 1 veya 2 dikey hat)
Zemin Altyapı Kazısı	Bina içi ve çevresinde yoğun hat kazısı	Neredeyse sıfır zemin altı kazı ihtiyacı

Endüstriyel Yapılarda Sifonik Drenaj Tercih Etmeniz İçin 5 Güçlü Neden

1. Sıfır Eğimle Maksimum Mimari Özgürlük

Geleneksel borulamada suyun akabilmesi için her metrede verilen eğim, tavan yüksekliğini düşürür. Sifonik sistemde tavan altı boruları tamamen düz (sıfır eğimle) döşenir. Bu sayede fabrika içinde yüksek raf sistemleri, tavan vinçleri ve havalandırma kanalları için maksimum kullanım alanı elde edilir.

2. Düşük Malzeme Maliyeti ve Küçük Boru Çapları

Borulardan hava geçmediği ve su vakum etkisiyle çok yüksek hızla çekildiği için boru çapları ciddi oranda küçülür. Örneğin; geleneksel sistemdeki 200 mm'lik kaba bir boru yerine sifonik sistemde 90 mm'lik bir boru aynı miktardaki suyu tahliye edebilir. Bu da hem malzeme maliyetini hem de binaya binen yükü azaltır.

3. Zemin Altı Kazı ve Altyapı Tasarrufu

Geleneksel drenajda çatı boyunca inen onlarca borunun zemin altında kırılan beton kanallarla dışarı çıkarılması gerekir. Sifonik sistemde ise tüm çatı süzgeçleri tavan altında tek bir hat üzerinde birleşir ve bina dışına tek bir dikey inişle aktarılır. Bina zemininde metrelerce beton kırma ve kanalizasyon altyapı işçiliği ortadan kalkar.

4. Kendi Kendini Temizleyen Yüksek Akış Sürati

Sifonik borulardaki su akış hızı 2 m/sn threshold değerinin üzerine çıkar. Bu yüksek süratli akış, borunun iç çeperinde biriken tortu, çamur, yaprak parçaları ve pislikleri söküp atar. Böylece boru hattı kendi kendini temizler ve tıkanma riskini minimuma indirir.

5. Yüksek Sızdırmazlık ve Deprem Dayanımı

Sifonik sistem hatlarında genellikle basınca ve vakuma dayanıklı HDPE (Yüksek Yoğunluklu Polietilen) borular tercih edilir. Alın kaynağı veya elektrofizyon kaynağı ile birleştirilen bu hatlar %100 sızdırmazlık sunar, bina esnemelerine ve deprem titreşimlerine karşı esnek yapısıyla tam koruma sağlar.

CKare Mühendislik & Wavin QuickStream® Güvencesi

Sifonik sistemler muazzam avantajlar sunsa da hatasız bir mühendislik ve hassas hidrolik hesaplama gerektirir. Boru çapında veya süzgeç konumunda yapılacak 1 cm'lik bir hata bile vakum etkisinin oluşmamasına veya sistemin çalışmamasına sebep olabilir.

CKare Mühendislik olarak, dünya lideri Wavin QuikStream® sifonik yağmur suyu drenaj sistemlerini kullanıyoruz. Deneyimli mühendis kadromuzla:

• Tesisinizin bulunduğu bölgenin geçmiş yağış verilerini ve çatınızın fiziki yapısını analiz ediyoruz.

• Wavin için özel geliştirilen hidrolik simülasyon yazılımları ile sıfır hatalı boru çapı, basınç kayıpları ve süzgeç konumlandırmalarını hesaplıyoruz.

• Adana, Ankara, Antalya, Aydın, Balıkesir, Bursa, Denizli, Diyarbakır, Erzurum, Eskişehir, Gaziantep, Hatay, İstanbul, İzmir, Kahramanmaraş, Kayseri, Kocaeli, Konya, Malatya, Manisa, Mardin, Mersin, Muğla, Ordu, Sakarya, Samsun, Şanlıurfa, Tekirdağ, Trabzon, Van ve çevre illerdeki endüstriyel tesisleriniz için projelendirmeden şantiye uygulamasına kadar sıfır hata ile eksiksiz danışmanlık ve montaj hizmeti sunuyoruz.

Sıkça Sorulan Sorular (SSS)

Sifonik sistemler hangi çatı tipleri ve binalar için uygundur?

Çatı alanı 500 m² ve üzeri olan tüm yapılarda etkilidir. Özellikle fabrikalar, lojistik depolar, AVM'ler, havalimanları, stadyumlar ve hastaneler için en ideal çözümdür.

Sifonik süzgeçler çatıdaki yaprak veya pisliklerden tıkanır mı?

Sifonik süzgeçlerin üst kısmında özel yaprak tutucu muhafazalar bulunur. Ayrıca sistem çalışmaya başladığında oluşan yüksek çekim hızı, küçük parçacıkları boru içinde birikmelerine izin vermeden dışarı sürükler.

Geleneksel sisteme kıyasla toplam maliyet avantajı nedir?

Küçülen boru çapları, azalan dikey iniş sayıları ve zemin altı altyapı/kazı işlerinin tamamen ortadan kalkması sayesinde toplam proje maliyetinde %20 ile %40 arasında net tasarruf sağlanır.

Projenizi Güvenceye Alın!

Fabrika, depo veya ticari bina projelerinizde doğru hidrolik hesaplamalarla çatı sularınızı güvenceye almak ve altyapı maliyetlerini düşürmek için uzman mühendislik ekibimizle görüşebilirsiniz.

https://www.ckaremuhendislik.com üzerinden bizimle iletişime geçebilir veya projenizin mimari çizimlerini göndererek ücretsiz hidrolik ön inceleme ve teklif talep edebilirsiniz.
