Antalya Döşemealtı Villa Yerden Isıtma ve Isı Pompası Vaka Analizi

Antalya Döşemealtı’nda 240 m² müstakil villada uygulanan sulu yerden ısıtma ve havadan suya ısı pompası entegrasyonu; TS 825 ısı kaybı hesabı, 30 dansite EPS modülasyon paneli, 1.920 metre oksijen bariyerli PE-Xa boru serimi ve 6 bar sızdırmazlık basınç testini kapsayan mühendislik vaka analizidir. Düşük sıcaklık rejiminde (35°C/30°C) çalışan altyapı, yüksek COP verimliliği ve odalar arası dengeli konfor sunmaktadır.

Proje Parametreleri ve Termodinamik Tasarım Kriterleri

Antalya Döşemealtı bölgesinde yer alan, 240 m² net kullanım alanına sahip iki katlı müstakil konut projesinde iklimlendirme altyapısı; düşük sıcaklık rejiminde çalışan sulu yerden ısıtma ve inverter havadan suya ısı pompası entegrasyonu ile projelendirilmiştir. Bölgenin kış tasarım dış hava sıcaklığı +3°C kabul edilerek yapılan TS 825 standardındaki ısı kaybı hesabı neticesinde, yapının pik ısıtma yükü 14.8 kW olarak belirlenmiştir.

Zemin kat ve birinci kat toplamında 1.920 metre oksijen bariyerli PE-Xa boru kullanılmış, sistem besleme suyu sıcaklığı 35°C, dönüş suyu sıcaklığı 30°C (5°C sıcaklık farkı) rejimine göre optimize edilmiştir. Düşük su rejimi, inverter havadan suya ısı pompasının kış aylarında ortalama 4.65 COP (Performans Katsayısı) verimlilik değerinde çalışmasını sağlayarak elektrik tüketimini asgari seviyeye indirir.

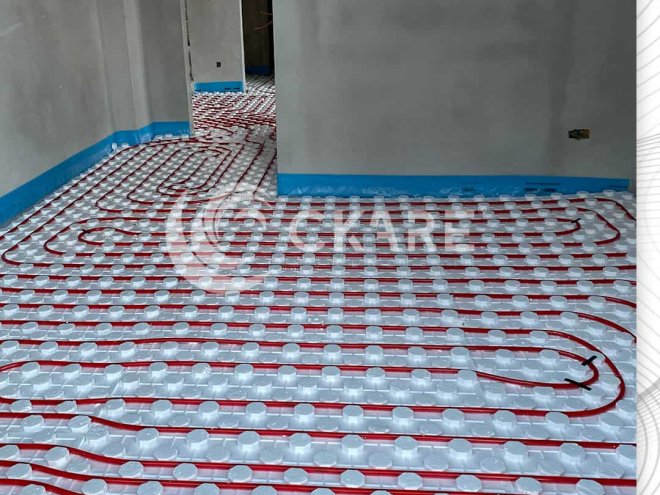

Döşeme betonunun üzerine basma mukavemeti yüksek, 30 dansite (kg/m³) yoğunluğa ve 44 mm toplam et kalınlığına sahip EPS mantar başlıklı modülasyon panelleri yerleştirilmiştir. Uygulamanın en kritik aşamalarından biri olan kenar izolasyon bandı, tüm mahallerin çevre duvarlarına ve kolon diplerine kesintisiz çekilmiştir. Kenar izolasyon bandı, ısınan şap tabakasının termal genleşmesine esneme payı bırakarak şap ve seramik kaplama çatlaklarını önler; aynı zamanda döşemedeki ısının çevre perde duvarlara iletilmesini engelleyerek ısı köprüsü oluşumunun önüne geçer.

AutoCAD Hidrolik Simülasyonu, Salyangoz Serim ve Basınç Testi

Isıtma konforunun homojen dağılması ve hidrolik direncin dengelenmesi amacıyla devre planlaması AutoCAD ortamında projelendirilmiştir. Her bir bağımsız devrenin boyu hidrolik kayıpları sınırlandırmak adına maksimum 110 metre ile sınırlandırılmış, 240 m² alan toplam 18 ayrı devreye bölünmüştür.

• Salyangoz Serim Metodu: Mahallerin genelinde gidiş ve dönüş borularının yan yana ilerlediği salyangoz (spiral) serim tekniği uygulanmıştır. Bu yöntem, zemin yüzey sıcaklığının her noktada 24-26°C bandında homojen kalmasını sağlar.

• Kritik Hat Konfor Bandı: Isı kaybının yoğun olduğu tabandan tavana cam cepheler ve dış duvar önlerinde boru modülasyon aralığı 15 cm'den 10 cm'ye düşürülerek 80 cm derinliğinde sıklaştırma (konfor bandı) yapılmış, soğuk hava çökmeleri engellenmiştir.

• Basınç Testi Doğrulaması: Şap dökümü öncesinde tüm kollektör devreleri su ile doldurularak havası tahliye edilmiş ve sistem 24 saat boyunca 6 bar statik basınç altında teste tabi tutulmuştur. Şap kuruma sürecinde boruların iç basınç altında tutulması sağlanarak boru geometrisi güvenceye alınmıştır.

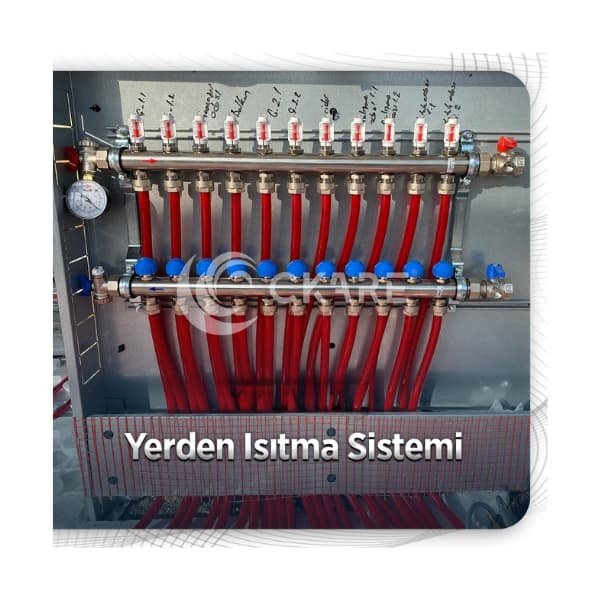

Paslanmaz Celik Debi Gostergeli Yerden Isitma Kollektoru Montaji Kat bazlı hidrolik reglaj ayarlarını sağlayan debi göstergeli paslanmaz çelik kollektör ve bağlantı seti.

Kollektör Mimarisi ve Otomasyon Mantığı

Projede her kat için ayrı olmak üzere 2 adet paslanmaz çelik gövdeli, debi göstergeli kollektör grubu konumlandırılmıştır. Zemin kat 10 devre, üst kat 8 devre olarak ayrılmıştır.

Sistemde kat bazlı merkezi otomasyon tercih edilmiştir. Odalar arasındaki metraj ve mahal debi farkları, debi göstergeli kollektör üzerindeki hassas hidrolik reglaj vanaları aracılığıyla dengelenmiştir. Her devrenin ihtiyaç duyduğu tasarım debisi (litre/dakika cinsinden), hidrolik hesap raporundaki değerlere göre ayarlanmış; böylece kısa devrelerde aşırı ısınma, uzun devrelerde ise geç ısınma riski ortadan kaldırılmıştır. Kat sıcaklıkları, her katın ana yaşam alanına yerleştirilen modülasyonlu oda termostatları üzerinden doğrudan ısı pompasına sinyal göndererek yönetilmektedir.

Sistem Maliyet Parametreleri ve Hesaplama Kriterleri

Yerden ısıtma ve ısı pompası yatırımlarında toplam bütçe; yapının yalıtım durumu, cam yüzey oranı ve mahal bazlı boru metrajına doğrudan bağlıdır. 240 m²'lik bu projede maliyeti belirleyen temel teknik bileşenler şunlardır:

1. Boru ve İzolasyon Yoğunluğu: 1.920 m oksijen bariyerli PE-Xa boru ve 260 m² 30 dansite EPS strafor sarfiyatı.

2. Kollektör ve Mekanik Dağıtım: 18 devre debi göstergeli paslanmaz çelik kollektör seti, küresel vanalar ve ana dağıtım hatları.

3. Isı Üretim Merkezi: 16 kW nominal kapasiteli inverter havadan suya ısı pompası ve hidrolik dengeyi sağlayan 100 litrelik buffer tank (tortu ve hava ayırıcı entegreli).

Kendi projenizin yaklaşık malzeme, metraj ve kurulum bütçesini belirlemek için web sitemizdeki Yerden Isıtma Maliyet Hesaplama Aracı üzerinden metrekarenizi ve yapı tipinizi girerek anlık analiz alabilirsiniz.

Sıkça Sorulan Sorular

Antalya ikliminde havadan suya ısı pompası yerden ısıtma için yeterli midir?

Evet, Antalya'nın kış tasarım sıcaklığı (+3°C) havadan suya ısı pompalarının en yüksek verimle çalıştığı termodinamik aralıktadır. Yerden ısıtmanın 35°C gibi düşük besleme suyuyla çalışması sayesinde cihaz dış hava kaynaklı ısıyı yüksek COP değerleriyle (4.50 ve üzeri) iç mekana aktarır ve ek bir ısıtıcıya ihtiyaç duymadan kesintisiz konfor sağlar.

Şap dökümünden önce basınç testi neden zorunludur?

Basınç testi, boru hatlarında montaj esnasında oluşabilecek mekanik hasarları, delinmeleri veya ek parçalardaki sızdırmazlık problemlerini şap dökülmeden önce tespit etmek için zorunludur. 6 bar basınç altında 24 saat bekletilen devreler, şap dökümü sırasında betonun oluşturacağı statik yüke karşı borunun ezilmesini ve kesit daralmasını da engeller.

Kenar izolasyon bandı kullanılmazsa ne olur?

Kenar izolasyon bandı kullanılmadığında şap kütlesi ısındıkça genleşecek pay bulamaz; bu durum şapta çatlaklara ve zemin kaplamalarının kabarmasına yol açar. Ayrıca bandın bulunmaması, zemin ısısının doğrudan çevre kolon ve duvarlara iletilmesine neden olarak ciddi oranda ısı kaybı ve dış duvar diplerinde ısı köprüsü yaratır.
