WAVIN QUICKSTREAM® SİFONİK YAĞMUR SUYU DRENAJ SİSTEMLERİ

Wavin QuickStream®, endüstriyel tesisler, lojistik merkezleri, AVM'ler, kamu binaları ve yüksek yapılarda çatı yağmur suyunu en yüksek verimle tahliye etmek üzere geliştirilmiş teknolojik bir drenaj çözümüdür.

Rakamlarla CKare Sifonik Sistem Deneyimi

CKare Mühendislik, 2017'den bu yana Türkiye genelinde 200'ü aşkın proje tamamlamıştır.

• 200'ü aşkın tamamlanmış proje

• Uygulama yaptığımız iller arasında: Antalya, İstanbul, Kocaeli, Bursa, İzmir, Manisa, Aydın, Denizli, Uşak, Afyonkarahisar, Kütahya, Sakarya, Osmaniye, Kahramanmaraş, Rize ve Trabzon

• Farklı yapı tipleri: fabrika, lojistik depo, AVM, havalimanı, otogar, stadyum, cami, üniversite ve kamu binaları

• 10 yıl malzeme + 10 yıl işçilik garantisi

• EN 1253 sertifikalı malzeme ve her projeye özel hidrolik hesap

Geleneksel (konvansiyonel) sistemlerde suyun akması için borulara eğim verilir ve boru hacminin büyük kısmı havayla dolar. Wavin QuickStream® sifonik sisteminde ise özel anti-vorteks süzgeçler sayesinde boru hattına hava girişi engellenir. Borular %100 oranında suyla dolarak hidrolik vakum etkisi oluşturur ve çatıdaki su yüksek hızla tahliye edilir.

Konvansiyonel ve Sifonik Sistem Karşılaştırması

Tam Dolumlu Akış Prensibi (%100 Full-Bore Flow) Nasıl Çalışır?

• Hava Engelleyici Anti-Vorteks Süzgeçler: Fırtına esnasında su seviyesi yükseldiğinde özel süzgeç kapakları boru içine hava girişini keser.

• Potansiyel Enerjiden Vakum Gücüne: Çatı kotu ile tahliye noktası arasındaki yükseklik farkı (su sütunu) sistemin ana itici gücüdür.

• Atmosferik Basınç ve Sürükleme: Borulardaki hava tamamen tahliye edildiğinde oluşan negatif basınç (vakum), atmosferik basıncın da desteğiyle suyu bir süpürge gibi çeker.

Sifonik Süzgeç Tipleri: Dere (Oluk), Bitüm, Membran ve Çakıl Korumalı

Tüm sifonik süzgeçler aynı anti-vorteks prensibiyle çalışır; aralarındaki fark, çatıya ve su yalıtımına nasıl bağlandıklarıdır. Doğru tip, çatının kaplama ve yalıtım türüne göre seçilir. Projelerimizde dört tipin hepsini kullanıyoruz; farklı yalıtım türlerine sahip çatı bölümlerinde birden fazla tip aynı projede birlikte projelendirilebilir.

Yanlış tipte süzgeç seçmek, sistemin hidrolik hesabı doğru olsa bile süzgeç çevresinde su sızıntısına yol açabilir. Bu yüzden süzgeç tipini, keşif aşamasında çatının yalıtım detayını yerinde inceleyerek belirliyoruz.

Çatı İzolasyon Detayı: Süzgeç Seçiminden Önce Netleşmesi Gerekenler

Sifonik süzgeç, çatının en kritik noktasında su yalıtımıyla birleşir. Bu birleşim yanlış kurulursa sistem ne kadar iyi hesaplanmış olursa olsun, sızıntı süzgecin çevresinden başlar. Bu nedenle süzgeç tipini ve aksesuarlarını, çatıda hangi izolasyonun kullanılacağı kesinleşmeden belirlemiyoruz. Proje aşamasında izolasyon firması ve proje müellifiyle şu detayları birlikte netleştiriyoruz:

• Membran türü (TPO, PVC, EPDM): TPO ve PVC membranlar sıcak havayla kaynaklanır ama birbirleriyle kaynaklanmaz. Bu yüzden süzgecin bağlantı yakası membranla aynı malzemeden olmalıdır. EPDM kaynaklanamadığı için bağlantı mekanik sıkıştırma flanşıyla yapılır.
• Bitümlü membran: Tek kat mı çift kat mı uygulanacağı, süzgeç flanşının katmanlar arasında nereye alınacağını belirler.
• Sürme (likit) izolasyon: Poliüretan veya poliürea gibi sürme sistemlerde süzgeç flanşının yüzeyi sürme malzemeyle uyumlu olmalıdır. Flanş çevresi astar ve donatı filesiyle güçlendirilir.
• Isı yalıtımı kalınlığı: Taşyünü veya XPS levhanın kalınlığı, süzgeç gövdesinin yüksekliğini ve gerekirse uzatma parçası ihtiyacını belirler.
• Buhar kesici: Buhar kesici katmanı olan çatılarda bu katmanın da süzgece ayrı bir flanşla bağlanması gerekir. Aksi halde yoğuşma suyu yalıtımın altında kalır.

Bu bilgiler baştan netleşmezse sahada süzgeç değişikliği, ek parça siparişi ve gecikme yaşanır. İzolasyon uygulamasını çatı firması yapar. Biz süzgeç seçimini ve bağlantı detayını izolasyon türüne göre projelendirir, uygulama sırasını izolasyon ekibiyle koordine ederiz.

Çatı Alanından Süzgeç Sayısına: Sifonik Tasarımın Temel Hesabı

Sifonik sistemlerin hidrolik tasarımı Avrupa standardı EN 12056-3 esas alınarak yapılır; süzgeçler EN 1253 sertifikalıdır. Nihai boru çapları Wavin QuickStream hidrolik yazılımıyla hesaplanır ve hesap, borudaki negatif basıncın kavitasyon sınırının altında, akış hızının ise hattın kendini temizleyeceği seviyenin üzerinde kalmasını kontrol eder. Tasarımın mantığı birkaç temel adımla anlaşılabilir:

Yağmur Debisi

Toplam Debi (L/s) = Çatı Alanı (m²) × Tasarım Yağış Şiddeti (L/s·m²) × Akış Katsayısı
Tasarım yağış şiddeti, Meteoroloji Genel Müdürlüğü'nün "standart zamanlarda gözlenen en büyük yağış" verilerinden, projenin bulunduğu il için alınır. Düz ve geçirimsiz çatılarda akış katsayısı 1 kabul edilir.

Süzgeç Sayısı

Süzgeç Sayısı = Toplam Debi ÷ Süzgeç Başına Tasarım Debisi
Sifonik süzgeçler tipine göre 100 L/s'ye kadar su alabilir; ancak çatı geometrisi, dere uzunluğu ve kar/yaprak riski dikkate alınarak süzgeç başına daha düşük bir tasarım debisi seçilir.

Hidrolik Denge ve Basınç Sınırı

Sistemin doğru çalışması için her süzgeçten gelen akışın birbirine denk olması gerekir; bu denge farklı boru çaplarıyla sağlanır. Yüksek binalarda boru içindeki negatif basınç, kavitasyonu önlemek için -0,9 bar sınırının altına indirilmez.

Acil Taşma (Emergency Overflow)

Tasarım yağışının üzerindeki olağanüstü yağışlarda veya bir süzgecin tıkanması durumunda çatıda su birikmesini önlemek için, ana sistemden bağımsız acil taşma çıkışları planlanır.

Antalya'da 10.000 m²'lik Bir Fabrika Çatısı

• Tasarım yağışı: Antalya projelerimizde kullandığımız 0,045 L/s·m² (yaklaşık 162 mm/saat)

• Toplam debi: 10.000 × 0,045 = 450 L/s

• Konvansiyonel sistemde: 125 mm'lik bir yağmur borusu yaklaşık 6 L/s taşıdığından 450 L/s için 75 civarında iniş borusu ve bunlara bağlı zemin altı borulaması gerekir.

• Sifonik sistemde: Süzgeç başına 20 L/s tasarım debisiyle yaklaşık 23 süzgeç yeterlidir; bu süzgeçler yatay hatlarla birleştirilerek birkaç iniş noktasında toplanır.

• Sahadan gerçek bir ölçek: Kütahya Altıntaş Zafer OSB'deki Camsaş fabrika binası projemizde 60.000 m² çatının yağmur suyu, 152 adet döküm başlıklı sifonik süzgeç ve 152 adet acil taşma süzgeciyle toplanıyor; 8.860 metre elektrofüzyon ve alın kaynaklı HDPE boru hattı ve 8.700 metre galvaniz askılama rayı sistemiyle, sıfır eğim prensibiyle bina dışına tahliye ediliyor. Kütahya için kullandığımız 0,035 L/s·m² değeriyle toplam debi yaklaşık 2.100 L/s'dir; bu da süzgeç başına yaklaşık 14 L/s tasarım debisine karşılık gelir.

Projelerimizde Kullandığımız İl Bazlı Tasarım Yağış Şiddetleri

Tasarım yağış şiddeti ilden ile değişir ve aynı büyüklükteki bir çatının ihtiyaç duyduğu süzgeç sayısını doğrudan belirler. Proje yaptığımız bazı bölgelerde kullandığımız değerler ve 10.000 m²'lik bir çatı için karşılıkları:

Değerler, ilgili illerdeki projelerimizde esas aldığımız tasarım yağış şiddetleridir. Tasarım yağış değerleri Meteoroloji Genel Müdürlüğü verilerinden alınır. Bu veriler belirli aralıklarla güncellenir; projelerimizde her zaman en güncel veriyi kullanıyoruz. Akdeniz kıyısındaki Antalya'da kısa süreli sağanakların şiddeti, iç bölgedeki Afyonkarahisar'a göre yaklaşık %35 daha yüksektir; bu fark aynı çatı için 6 süzgeç fazla demektir. Süzgeç sayıları kaba hesaptır; nihai sayı hidrolik yazılımla belirlenir.

Sifonik Sistem Maliyeti Nasıl Hesaplanır?

Sifonik sistemin maliyetini belirleyen ana ölçü çatı alanıdır. Fiyatlandırmamız kademelidir: çatının ilk 5.000 m²'si için yaklaşık 8 €/m², 5.000–20.000 m² arası için 6,5 €/m², 20.000 m² üzeri için 5,75 €/m² ortalama maliyet esas alınır. Böylece çatı büyüdükçe m² başına maliyet düşer. Yağmur debisi ise çatı alanı ile ilin tasarım yağış şiddeti çarpılarak bulunur; örneğin Antalya'da 10.000 m²'lik bir çatı için 10.000 × 0,045 = 450 L/s. Aşağıdaki hesaplayıcıyla projenizin ön maliyetini ve debisini hemen görebilirsiniz.

WAVIN QUICKSTREAM® Sifonik Yağmur Suyu Drenaj Sistemi Avantajları

1. Mimari ve Yapısal Özgürlük

• Sıfır Eğimle Yatay Borulama (%0 Eğim): Borulara eğim verme zorunluluğu olmadığı için tavan aralarındaki kullanım alanı korunur ve diğer mekanik tesisat hatlarıyla koordinasyon kolaylaşır.

• Çelik Kiriş ve Kolon Geçişleri: Küçük boru çapları sayesinde yatay hatlar çelik kirişlerin içinden, dikey hatlar ise betonarme kolonların içinden geçirilebilir; böylece alan kaybı önlenir ve borular dış darbelerden korunur.

• Yüksek Binalarda Maksimum Verim: İniş borusunun yüksekliği arttıkça vakum gücü ve sistem verimliliği artar.

2. Maliyet ve Altyapı Tasarrufu

• Bina İçi ve Dışı Altyapı Kazılarına Son: Bina tabanındaki zemin altı drenaj boruları neredeyse tamamen ortadan kalkar. Bina dışındaki derin altyapı kazıları ve rögar ihtiyacı minimuma iner.

• Daha Az Boru ve Çıkış Noktası: Toplam boru metrajı kısalır ve tahliye (deşarj) noktalarının sayısı azalır.

• Düşük İzolasyon ve Malzeme Gideri: Boru çaplarının küçülmesi, gerekli olan durumlarda yoğuşma izolasyon maliyetlerini de düşürür. Plastik boruların hafifliği çatıya binen yükü azaltır.

3. Güvenlik ve İşletme Kolaylığı

• Sıfıra Yakın Sızdırmazlık Riski: Süzgeçlerin yüksek tahliye kapasitesi sayesinde çatıda daha az süzgeç deliği açılır. Çatı izolasyon bütünlüğü bozulmaz, su sızıntı riski en aza iner.

• Kendi Kendini Temizleme (Self-Cleaning): Boru içindeki yüksek akış hızı ve pürüzsüz iç yüzey, tortu ve çamur birikmesini önleyerek kendi kendini temizler; bakım maliyetlerini düşürür.

Çatıda Su Birikmesinin Ardındaki Tasarım Hataları

Sifonik sistemlerde yaşanan sorunların büyük kısmı malzemeden değil, tasarım ve uygulama hatalarından kaynaklanır:

• Hidrolik hesap yapılmadan süzgeç yerleştirmek: Süzgeçler arasında akış dengesi kurulmazsa bazı hatlar tam dolu akışa geçemez; sistem sifonik değil, yetersiz bir yerçekimli sistem gibi çalışır.

• Yanlış ilin yağış değeriyle hesap yapmak: İç bölge değeriyle tasarlanan bir sistem, kıyı bölgesindeki bir projede sağanak yağışı karşılayamaz; tabloda görüldüğü gibi fark aynı çatıda birkaç süzgece karşılık gelir.

• Contalı veya geçmeli boru kullanmak: Vakum altında çalışan hatta en küçük hava kaçağı akışı bozar. Bu yüzden sifonik hatlar kaynaklı HDPE borularla kapalı devre olarak kurulur. Kaynak yöntemlerini ve borunun ısıl genleşmesinin askılamayla nasıl karşılandığını HDPE boru ve vakum dayanımı yazımızda ayrıntılı anlattık.

• Yetersiz askılama: Yüksek hızla akan suyun oluşturduğu kuvvetler ve sıcaklık genleşmeleri, sıradan kelepçelerle taşınamaz; özel askılama rayı gerekir.

• Acil taşma planlanmaması: Tasarım değerini aşan bir yağışta veya tıkanmada suyun gidecek ikinci bir yolu yoksa çatıda su birikir ve statik risk oluşur.

• Süzgeç bakımının ihmal edilmesi: Süzgeç çevresinde biriken yaprak ve tüyler kapasiteyi düşürür; çatının bulunduğu bölgeye göre yılda 2–4 kez temizlik yeterlidir.

CKare Mühendislik ve Wavin QuickStream® Uzmanlığı

Sifonik sistemlerin sorunsuz çalışması; yalnızca kaliteli malzemeye değil, üst düzey bir teknik uzmanlığa ve en ince ayrıntısına kadar kontrol edilen projelere dayanır. CKare Mühendislik olarak, yıllara dayanan saha tecrübemiz ve sıfır hatalı kusursuz montaj prensibimizle sunduğumuz ayrıcalıklar:

• Detaylı Proje Kontrolü ve 3D BIM Entegrasyonu: Lisanslı Wavin QuickStream® yazılımı ile hazırlanan projeler, uzman mühendislerimiz tarafından hidrolik akış açısından en ince ayrıntısına kadar analiz edilir ve doğrudan AutoCAD / BIM modellerinize işlenir.

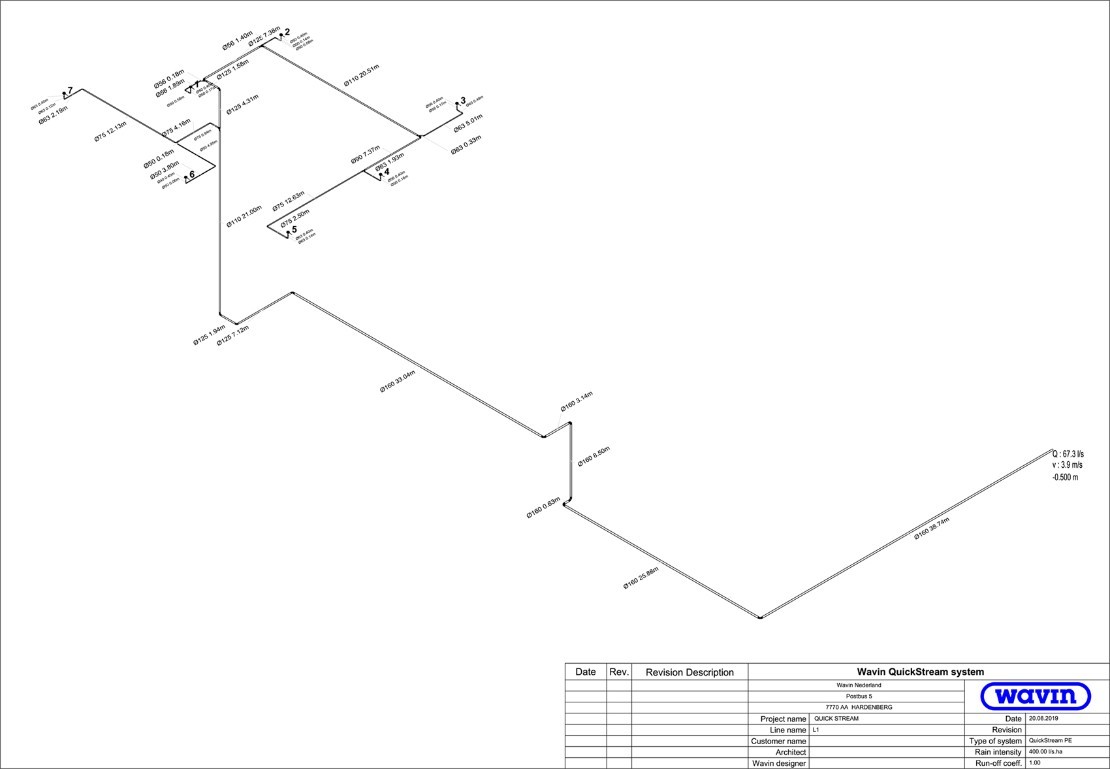

• Sıfır Hatalı Kusursuz Montaj ve İmalat Çizimleri: İmalat çizimlerinde eksen mesafesi yerine gerçek boru boyları verilerek saha uygulamaları milimetrik olarak planlanır. Yetkin saha ekiplerimizin teknik uzmanlığı sayesinde şantiye montaj hataları tamamen sıfırlanır ve kusursuz bir kurulum gerçekleştirilir.

• Kavitasyon ve Ön Dolum (Priming) Güvenliği: Yüksek binalarda (-0.9 bar altı) kavitasyon (buharlaşma/basınç şoku) riski ve sistemin otomatik devreye girme (priming) süreleri ileri simülasyonlarla kontrol altında tutulur.

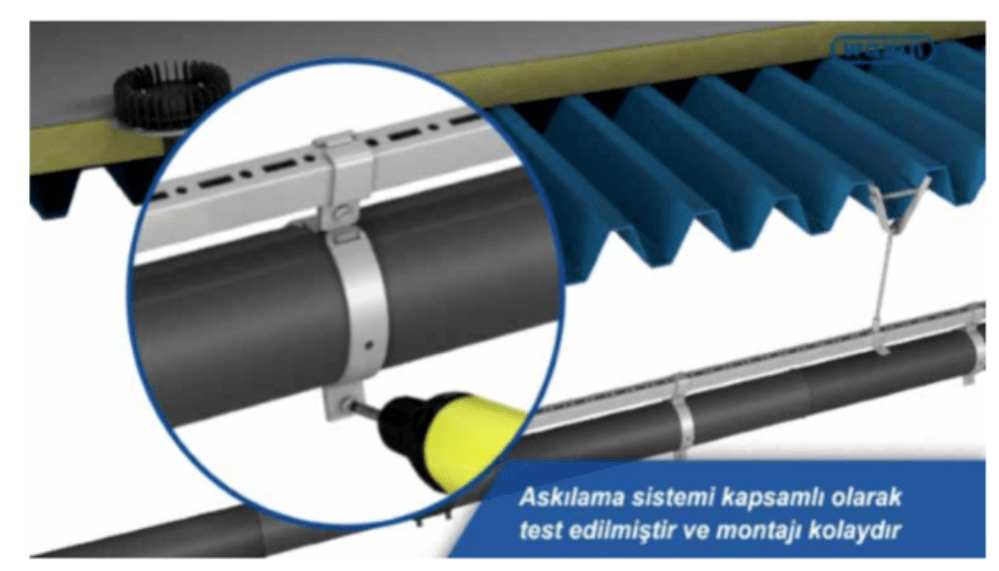

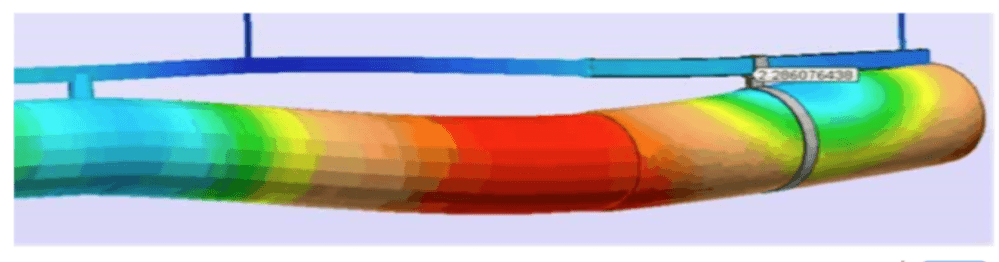

• Özel Kelepçeleme ve Askılama Sistemi: 30°C gibi yüksek sıcaklık değişimlerinden kaynaklanan genleşmeleri sönümleyen, hızlı ve güvenli Wavin askılama altyapısı kullanılarak boru hattının yapısal bütünlüğü güvenceye alınır. Boru hattı, çatı taşıyıcısına sabitlenen galvaniz kutu çelik askılama profili ve bu profile bağlanan kelepçelerle taşınır; profil sistemi, sifonik akış sırasında oluşan titreşim ve itme kuvvetlerini dağıtarak boruların yerinden oynamasını önler. Profil kesiti boru çapına göre seçilir:

  • 40–160 mm borular için: 30×30×2 mm galvaniz kutu çelik profil

  • 200–315 mm borular için: 30×45×2 mm galvaniz kutu çelik profil



• EN 1253 Standartlarında Sertifikasyon ve 10 Yıl Sistem Garantisi: Tüm süzgeç ve boru grubu bağımsız akredite kuruluşlarca test edilmiş olup, CKare Mühendislik güvencesiyle projelendirilen sistemler 10 yıl Wavin sistem garantisi kapsamındadır.

Ucuz Başlangıç, Pahalı Tekrar: Doğru Sistemi İlk Seferde Seçmenin Önemi

Sifonik sistem yatırımında en sık yapılan hata, ilk kurulum maliyetini düşürmek adına sertifikasız veya düşük kaliteli ürünlere yönelmektir. Ancak bu tercih, birkaç yıl içinde çok daha yüksek bir maliyete dönüşür.

• Piyasada Gerçek Garanti Veren Marka Azlığı: Onlarca sifonik sistem markası bulunsa da, EN 1253 gibi bağımsız sertifikasyona sahip ve 10 yıl ve üzeri sistem garantisi sunabilen marka sayısı oldukça sınırlıdır.
• Erken Revizyon Maliyeti: Düşük kaliteli bir sistemin birkaç yıl içinde tamamen yenilenmesi gerektiğinde, toplam maliyet — işletme kaybı dahil — baştan doğru sistemi seçmekten çok daha yüksek olur.
• Doğru Seçimin Uzun Vadeli Kazancı: Wavin QuickStream® gibi sertifikalı bir sistemi, yetkili bir uygulayıcı güvencesiyle kurmak, hem ilk yatırımı korur hem de yıllarca sorunsuz çalışma sağlar.

Bu konudaki sertifikasyon detaylarını Wavin QuickStream® Sertifikasyonları yazımızda, doğru firma seçim kriterlerini ise Sifonik Sistem Firması Seçerken Nelere Dikkat Edilmeli? rehberimizde bulabilirsiniz.

👉 PROJENİZ İÇİN ÜCRETSİZ KEŞİF VE FİYAT TEKLİFİ ALIN

🏢 Sifonik Drenaj Uyguladığımız Referans Projelerimizi İnceleyin

📖 Sifonik Sistem Rehberi ve Teknik Detaylar (Blog)

İlgili teknik yazılar: sifonik sistemin çalışma prensibi, anti-vortex süzgeç teknolojisi, ani yağış debisi hesapları, acil taşmalık hatları ve maliyet ve altyapı tasarrufu.

Yatırımcıların ve Projecilerin Sorduğu Sorular

Sifonik sistem nedir?

Sifonik sistem, çatılardaki yağmur suyunu borularda oluşturulan vakum etkisiyle, eğimsiz borularla hızlı ve verimli şekilde tahliye eden modern bir drenaj sistemidir.

Sifonik süzgeç nedir, nasıl çalışır?

Sifonik süzgeç, boru hattına hava girişini engelleyen özel anti-vorteks yapıdaki süzgeçlerdir; sistemin %100 dolu akışla çalışmasını sağlayan en kritik bileşendir.

Bir sifonik süzgeç ne kadar su tahliye eder?

Süzgeç tipine göre 100 L/s'ye kadar. Projede ise çatı geometrisi ve bakım koşulları dikkate alınarak süzgeç başına daha düşük bir tasarım debisi seçilir ve süzgeç sayısı buna göre belirlenir.

Antalya'da sifonik sistem hesabında hangi yağış değeri kullanılır?

Antalya projelerimizde tasarım yağış şiddetini 0,045 L/s·m² (yaklaşık 162 mm/saat) alıyoruz. Bu değerle 10.000 m²'lik bir çatıya düşen yağmur yaklaşık 450 L/s eder; süzgeç başına 20 L/s ile yaklaşık 23 sifonik süzgeç gerekir.

Sifonik sistemde borulara eğim verilir mi?

Hayır. Yatay hatlar %0 eğimle döşenir; su eğimle değil, borunun tam dolu çalışmasıyla oluşan vakum etkisiyle taşınır. Bu sayede tavan aralarında yükseklik kaybı yaşanmaz.

Sifonik sistemde acil taşma gerekli mi?

Evet. Tasarım değerini aşan olağanüstü yağışlarda veya bir süzgecin tıkanması durumunda suyun güvenle uzaklaşabilmesi için, ana sistemden bağımsız acil taşma çıkışları planlanmalıdır.

Sifonik sistem fiyatı neye göre belirlenir?

Çatı alanı, bina yüksekliği, bölgesel yağış verileri ve proje detaylarına göre değişir. Wavin yetkili uygulayıcısı CKare Mühendislik olarak projenize özel ücretsiz keşif ve fiyat teklifi sunuyoruz.
