Zemin Kaplamalarının Isıl Direnci ve Yerden Isıtma Verimi
Yerden ısıtma sistemlerinde üretilen ısının mekâna ne kadar hızlı ve verimli aktarılacağı, doğrudan tercih edilen zemin kaplama malzemesine bağlıdır. Zemin kaplamasının ısıya gösterdiği direnç (R değeri), sistemin tepki süresini, gereken su sıcaklığını ve enerji tüketimini doğrudan etkiler.
Isıl Direnç (R Değeri) Nedir ve Neden Kritiktir?
Isıl direnç (R değeri), bir malzemenin ısı geçişine karşı gösterdiği zorluğu ifade eder. R değeri ne kadar düşükse ısı zeminden o kadar kolay geçer ve mekân o kadar hızlı ısınır. Bir kaplamanın R değeri basit bir formülle hesaplanır:
R (m²K/W) = Kaplama Kalınlığı (m) ÷ Isı İletkenliği λ (W/mK)
EN 1264 hesaplarında, yerden ısıtma üzerindeki kaplama ve varsa altındaki şiltenin toplam ısıl direncinin 0,15 m²K/W değerini aşmaması esas alınır.
Kaplamalara Göre Tipik R Değerleri
Aşağıdaki değerler, yaygın kalınlıklar ve malzemelerin tipik ısı iletkenlikleri üzerinden hesaplanmıştır. Kesin değer, kullanılacak ürünün teknik föyünden kontrol edilmelidir:
| Kaplama | Tipik Kalınlık | Yaklaşık λ (W/mK) | Yaklaşık R (m²K/W) |
| Mermer | 20 mm | 2,5 | 0,008 |
| Seramik / porselen | 10 mm | 1,0 | 0,010 |
| Vinil (LVT) | 4 mm | 0,25 | 0,016 |
| Laminat parke (şiltesiz) | 8 mm | 0,17 | 0,047 |
| Masif meşe parke | 15 mm | 0,18 | 0,083 |
| Kalın halı + şilte | — | — | 0,25 civarı |
Tabloda görüldüğü gibi taş ve seramik kaplamalar 0,15 sınırının çok altında kalırken, kalın halı bu sınırı tek başına aşar.
Kaplamanın Bedeli: Gereken Su Sıcaklığı
Isı kaplamadan geçerken kaplamanın altı ile üstü arasında bir sıcaklık farkı oluşur. Bu fark şöyle hesaplanır:
Sıcaklık Farkı (°C) = Odanın Isı İhtiyacı (W/m²) × Kaplamanın R Değeri (m²K/W)
Örneğin metrekare başına 50 W ısı ihtiyacı olan bir odada:
-
Seramik (R ≈ 0,01): 50 × 0,01 = 0,5 °C. Kaplama neredeyse hiç fark yaratmaz.
-
Parke ve şilte toplamı R = 0,15: 50 × 0,15 = 7,5 °C. Aynı konfor için şapın, dolayısıyla borulardaki suyun seramiğe göre yaklaşık 7 °C daha sıcak olması gerekir.
Isı pompası açısından bu fark önemlidir: Cihazın ürettiği su sıcaklığı yükseldikçe verimi düşer. Su sıcaklığının verime etkisini ısı pompası verim karşılaştırmamızda rakamlarla gösterdik.
Ilıman ve Soğuk İklimde Parke Farkı
Aynı parke, iklime göre çok farklı sonuç verir. Antalya'da yalıtımlı bir villanın ısı ihtiyacı genellikle 40–60 W/m² arasındadır; soğuk iç bölgelerde ise aynı mimaride ihtiyaç 90 W/m²'ye kadar çıkabilir:
-
Antalya (50 W/m²): R = 0,15'lik parke, su sıcaklığına yaklaşık 7,5 °C ekler. Sistem yine düşük sıcaklıkta, verimli aralıkta kalır.
-
Soğuk iklim (90 W/m²): Aynı parke bu kez yaklaşık 13,5 °C ekler; yani su sıcaklığına eklenen fark neredeyse iki katına çıkar.
Soğuk iklimde ikinci bir sınır daha devreye girer: Birçok parke üreticisi yüzey sıcaklığının 27 °C'yi aşmamasını ister. EN 1264'ün ısı verimi formülüne göre 20 °C'lik bir odada 27 °C yüzey sıcaklığı, en fazla yaklaşık 76 W/m² ısı verir. Yani 90 W/m² ihtiyacı olan bir oda, parke ile tek başına yerden ısıtmayla ısıtılamaz. Antalya'nın ılıman ikliminde ise parke bu sınıra yaklaşmadan rahatça kullanılabilir.
Kaplama Türlerinin Yerden Isıtmada Davranışı
Seramik, Doğal Taş ve Mermer
Isı iletkenliği en yüksek kaplama grubudur. Isıl dirençleri çok düşük olduğu için borulardan gelen ısıyı hızla yüzeye aktarırlar. Isı pompasının 35–40 °C gibi düşük su sıcaklıklarında en verimli şekilde çalışmasına imkân veren en uygun seçenektir.
Vinil (LVT) Kaplamalar
İnce yapıları sayesinde düşük ısıl dirence sahiptir ve yerden ısıtmayla iyi uyum sağlar. Ancak malzeme sıcaklığa duyarlıdır; ürünün yerden ısıtmaya uygun olduğu ve izin verilen en yüksek yüzey sıcaklığı üretici föyünden kontrol edilmelidir.
Lamine, Laminat ve Masif Parke
Ahşap doğal bir yalıtkandır. Yerden ısıtmalı alanlarda kullanılacak parkenin üretici tarafından "yerden ısıtmaya uygun" olarak belirtilmiş olması ve kalınlığının genellikle 10–12 mm'yi geçmemesi gerekir. Yüzey sıcaklığı, otomasyonla üreticinin izin verdiği değerin (çoğunlukla 27 °C) altında tutulmalıdır.
Masif parke daha kalın olmasına rağmen, tablodaki gibi R değeri 0,15 sınırının altında kalabilir. Ancak nem ve sıcaklık değişimlerine karşı lamine parkeden daha hassastır; çalışma ve çatlama riski taşıdığı için üreticinin yerden ısıtma onayı olmadan kullanılmamalıdır.
Halı
Kalın ve tabanlı halılar yüksek ısıl direnç oluşturarak ısının odaya geçişini engeller; tablodaki gibi tek başına 0,15 sınırını aşabilir. Halı kullanılacaksa ince, yerden ısıtmaya uygun alt tabanlı ve düşük R değerli modeller tercih edilmelidir.
Parke Altı Şilte Seçimi
Parke altında kullanılan standart köpük şilteler birer ısı yalıtkanıdır ve parkenin R değerine ciddi bir ek yapar. Laminat parkenin kendisi yaklaşık 0,05 m²K/W iken, yanlış seçilmiş kalın bir şilte toplamı kolayca 0,15 sınırının üzerine çıkarabilir. Bu yüzden parke uygulamalarında yerden ısıtmaya özel, ısıl direnci düşük şilteler kullanılmalı ve parke ile şiltenin toplam R değeri hesaplanarak 0,15 m²K/W'nin altında kaldığı doğrulanmalıdır.

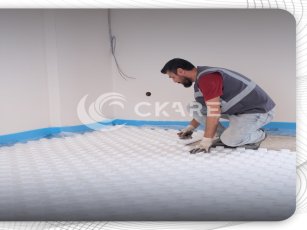

Kaplamanın altındaki izolasyon ve şap katmanının doğru kurgulanmasını izolasyon ve şap katmanı yazımızda, villa projelerinde tüm sistemin nasıl planlandığını ise yerden ısıtma hizmet sayfamızda bulabilirsiniz.
