Yerden Isıtmada İzolasyon ve Şap: Strafor Kalınlığı, Dansite ve Kenar Bandı
Yerden ısıtma sistemlerinde verimlilik, sadece zemin altına döşenen borularla değil; bu boruların altına uygulanan izolasyonla ve üstündeki şap katmanının niteliğiyle belirlenir. Yanlış malzeme seçimi, üretilen ısının zemin altına kaçmasına, şapın çatlamasına ve yüksek enerji kayıplarına neden olur.
İzolasyon Straforu: Dansite ve Basma Dayanımı

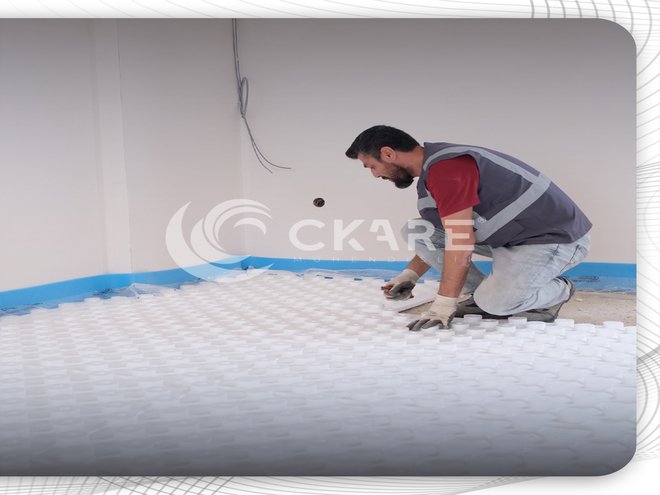

Boruların altına yerleştirilen modülasyon panelleri (mantarlı strafor), ısının aşağıya kaçmasını engelleyerek yukarı yönlenmesini sağlar. Panel seçiminde kalınlık kadar dayanım da önemlidir:
-
Çökme Riski: Düşük yoğunluklu (hafif) straforlar, üzerlerine dökülen şapın ve ev eşyalarının ağırlığı altında zamanla ezilir. Bu durum zeminde oturmalara ve şapın çatlamasına yol açar.
-
Doğru Ölçü Basma Dayanımıdır: Straforun yükü taşıyıp taşıyamayacağını asıl gösteren değer, %10 deformasyondaki basma dayanımıdır (kPa). Villa projelerinde EPS 150–200 sınıfı paneller tercih edilmelidir; bu sınıflar yaklaşık 25–30 kg/m³ yoğunluğa karşılık gelir. Yük beklentisi yüksek alanlarda XPS levhalar daha yüksek basma dayanımı sağlar.
Strafor Kalınlığı: EN 1264-4'e Göre Minimum Isıl Direnç
Boruların altındaki izolasyonun ne kadar kalın olacağı tahmine bırakılmaz. EN 1264-4 standardı, borunun altındaki izolasyon katmanı için alttaki mekâna veya dış ortama göre minimum ısıl direnç (R) değerleri belirler. Isıl direnci izolasyon malzemesinin ısı iletkenliğiyle (λ) çarparak gereken kalınlığı bulabiliriz:
Kalınlık (m) = Isıl Direnç R (m²K/W) × Isı İletkenliği λ (W/mK)
| Zeminin Altında Ne Var? | Minimum R (m²K/W) | EPS ile Yaklaşık Kalınlık (λ = 0,035) |
| Isıtılan bir mekân (ara kat döşemesi) | 0,75 | 26 mm |
| Isıtılmayan mekân veya doğrudan toprak | 1,25 | 44 mm |
| Dış hava (dış hesap sıcaklığı 0 °C ve üzeri) | 1,25 | 44 mm |
| Dış hava (0 °C ile -5 °C arası) | 1,50 | 53 mm |
| Dış hava (-5 °C ile -15 °C arası) | 2,00 | 70 mm |
Mantarlı modülasyon panelinin kendi ısıl direnci yetmiyorsa, altına ek izolasyon levhası serilerek toplam değer tamamlanır. Yeraltı su seviyesi yüksek zeminlerde bu değerlerin artırılması gerekir.
Aynı Villa İki Farklı İklimde: Antalya ile Ankara
Tablonun pratikteki anlamını en iyi, altı açık (pilotili) veya dışarıya çıkma yapan bir zemin üzerinden görebiliriz. Isıtma projelerinde Antalya için dış hava hesap sıcaklığı +3 °C, Ankara için -12 °C alınır:
-
Antalya: Hesap sıcaklığı 0 °C'nin üzerinde olduğu için 1,25 m²K/W yeterlidir; bu da yaklaşık 44 mm EPS demektir.
-
Ankara: Hesap sıcaklığı -5 °C ile -15 °C arasında kaldığı için 2,00 m²K/W gerekir; aynı zemin için yaklaşık 70 mm EPS kullanılmalıdır.
Yani aynı mimari projeyi iki şehirde uygularken izolasyon kalınlığı yaklaşık %60 değişir. Toprağa oturan zemin katlarda ise EN 1264 açısından iki şehirde de 1,25 m²K/W yeterlidir; ancak binanın TS 825 ısı yalıtım hesabı daha kalın bir yalıtım gerektiriyorsa o değer esas alınır. Akdeniz ikliminde izolasyonu ince tutmak mümkün olsa da standardın altına inmek, ısının toprağa kaçmasına ve ısı pompasının gereksiz yere daha uzun çalışmasına yol açar.
Isı İletkenliğini Artıran Şap Katkı Kimyasalları
Standart şap betonu içinde hava kabarcıkları barındırır. Hava ise ısı iletimi konusunda yalıtkan gibi davranarak borudaki ısının mekâna geçişini zorlaştırır:
-
Boru Çevresindeki Boşlukların Azaltılması: Şap harcına eklenen akışkanlaştırıcı katkı kimyasalları (plastifiyanlar), betonun akışkanlığını artırarak boruların çevresini daha iyi sarmasını ve hava boşluklarının büyük ölçüde azalmasını sağlar.
-
Daha Hızlı Tepki: Homojen ve boşluksuz bir şap katmanı, borudan zemine ısı geçişini iyileştirir; sistem daha hızlı tepki verir ve mekânı daha kısa sürede ısıtır.
Şap dökülmeden önce tüm boru devrelerini basınç testinden geçiriyoruz. Şapın altında kalacak bir sızıntıyı bu aşamada yakalamak, sonradan zemini kırıp onarmaktan çok daha kolay ve ekonomiktir.
Kenar İzolasyon Bantları ve Genleşme Derzleri

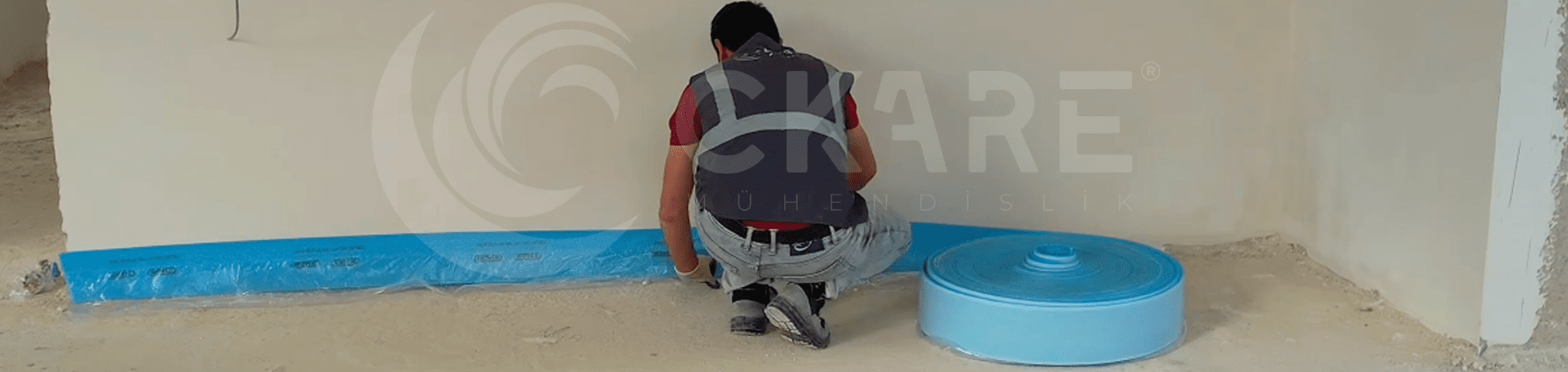

Isınan şap genleşir. Isıtma başladığında şap yatay düzlemde hareket eder; duvar diplerine yerleştirilen kenar izolasyon bantları bu hareketi karşılayarak şapın duvarlara baskı yapmasını ve çatlamasını önler. EN 1264-4, kenar bandının şapın en az 5 mm hareket edebilmesine izin vermesini ister. Bant aynı zamanda duvar ile şap arasındaki ısı köprüsünü ve ses iletimini de keser.
Geniş alanlarda kenar bandı tek başına yetmez; şap, genleşme derzleriyle bölümlere ayrılır. Genel uygulama kuralı olarak bir şap alanının 40 m²'yi, en uzun kenarının 8 metreyi aşmaması ve uzun kenarın kısa kenara oranının 2:1'i geçmemesi, L ve U biçimli odalarda ise köşelerden derz verilmesi önerilir. Derzlerin yeri, boru devreleri planlanırken birlikte belirlenmelidir.
