Yerden Isıtma Sistemi Nasıl Planlanır? A'dan Z'ye Mühendislik Rehberi

Mekanlarda maksimum konfor ve yüksek enerji tasarrufu sağlayan yerden ısıtma sistemleri doğru bir mühendislik planlaması ile kurulduğunda ömür boyu sorunsuz çalışır. Ancak hatalı planlanan bir sistem; odalar arasında ısınma farklarına, yüksek faturaya ve zemin şapında çatlamalara yol açabilir.

Sistem kurulumunda sadece boru döşemek yeterli değildir; boru boylarından izolasyona, şap kimyasalından akıllı otomasyona kadar her detay bir bütün olarak tasarlanmalıdır.

Bu rehberimizde, ideal bir yerden ısıtma sisteminin adım adım nasıl planlanması gerektiğini 6 temel teknik başlık altında inceliyoruz.

1. Zone (Bölge) Hesabı ve Debi Planlaması

Yerden ısıtma da her odanın veya alanın bağımsız ısı ihtiyacı vardır. Isıtılacak alanın büyüklüğüne göre boru hatları zone (döşeme devresi) adını verdiğimiz döngülere bölünür.

• Maksimum Boru Boyu (80 - 100 m): Bir zone devresindeki boru uzunluğu kesinlikle 100 metreyi geçmemelidir. İdeal uzunluk 80 - 90 metre civarıdır. Boru uzadıkça suyun sürtünme direnci artar, pompa zorlanır ve hattın sonuna doğru su soğur.

• Oda Büyüklüğüne Göre Bölme: Örneğin 30 m²'lik büyük bir salon tek bir zone ile ısıtılmaz. Burası eşit uzunlukta 2 veya 3 ayrı zone devresine bölünerek kollektöre bağlanmalıdır.

• Boru Modülasyon Aralığı: Dış cepheye yakın alanlarda (ısı kaybı fazla) 10 cm veya 15 cm aralıklarla, iç mekanlarda ise 15 - 20 cm aralıklarla boru serimi planlanır.

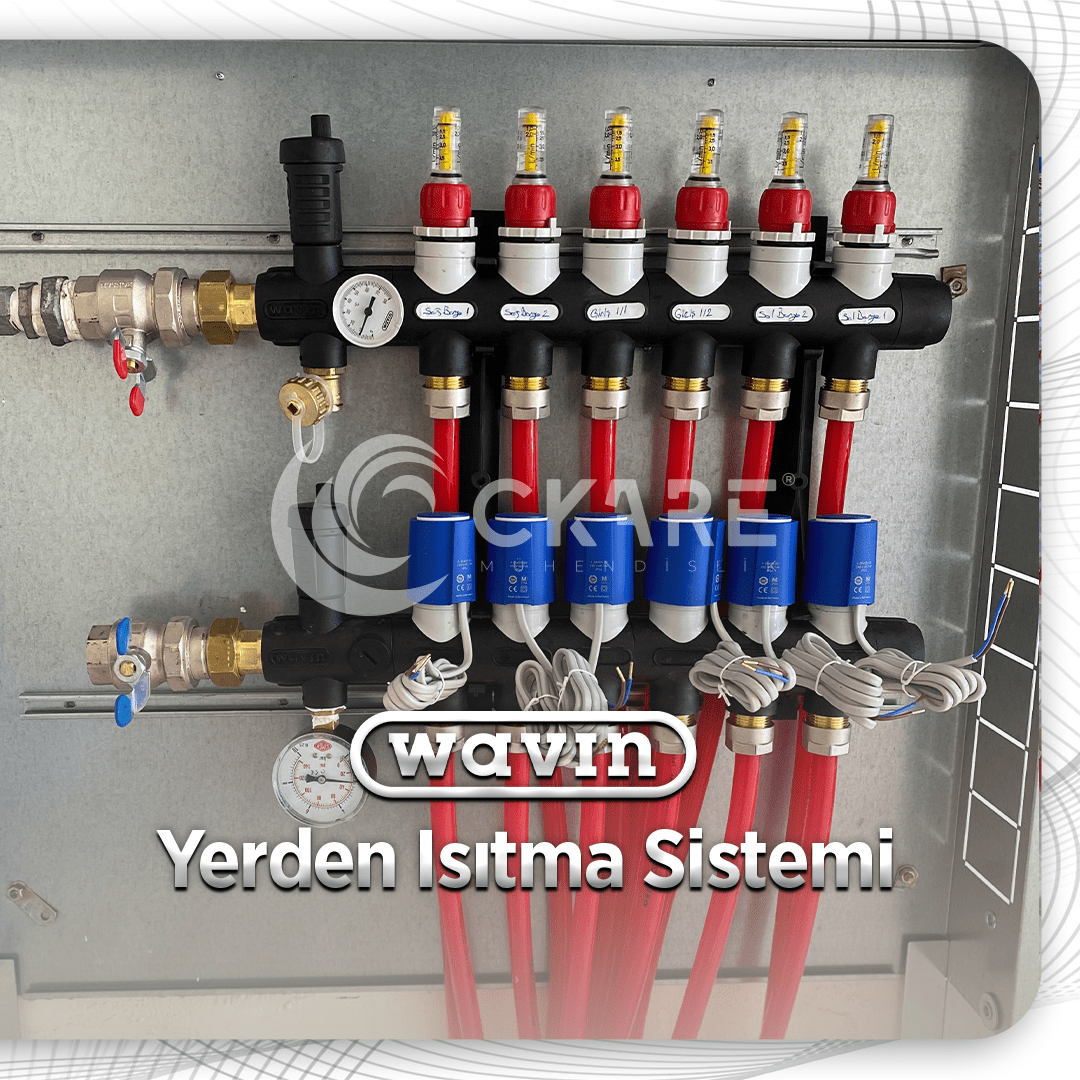

2. Kollektör Seçimi, Ağız Sayısı ve Debi Ayarının Önemi

Kollektör, sistemin kalbidir; ana ısınma kaynağından gelen sıcak suyu devrelere dağıtır ve geri toplar.

• Ağız Sayısı Tespiti: Toplam zone sayısı, ihtiyaç duyulan kollektör vana (ağız) sayısını belirler. Örneğin evinizde toplam 8 ayrı devre oluştuysa 8 ağızlı kollektör kullanılır.

• Debi Ayarlı (Debimetreli) Kollektörün Önemi: Farklı büyüklükteki odaların boru uzunlukları eşit olmayabilir. Debi ayarlı kollektörler, üzerindeki akış göstergeleri sayesinde her bir devreye gitmesi gereken su miktarını (L/dk) hassas olarak ayarlamanızı sağlar. Bu hidrolik dengeleme yapılmazsa su her zaman en az direnç gösterdiği kısa hatlara akar; kısa borulu odalar aşırı ısınırken uzun borulu odalar soğuk kalır.

• Stratejik Konumlandırma: Kollektör, yapının mimari merkezine mümkün olduğunca yakın bir noktaya (genellikle koridor veya teknik oda) yerleştirilmelidir. Böylece tüm odalara giden boru mesafeleri eşitlenir ve hatlardaki ısı kaybı dengelenir.

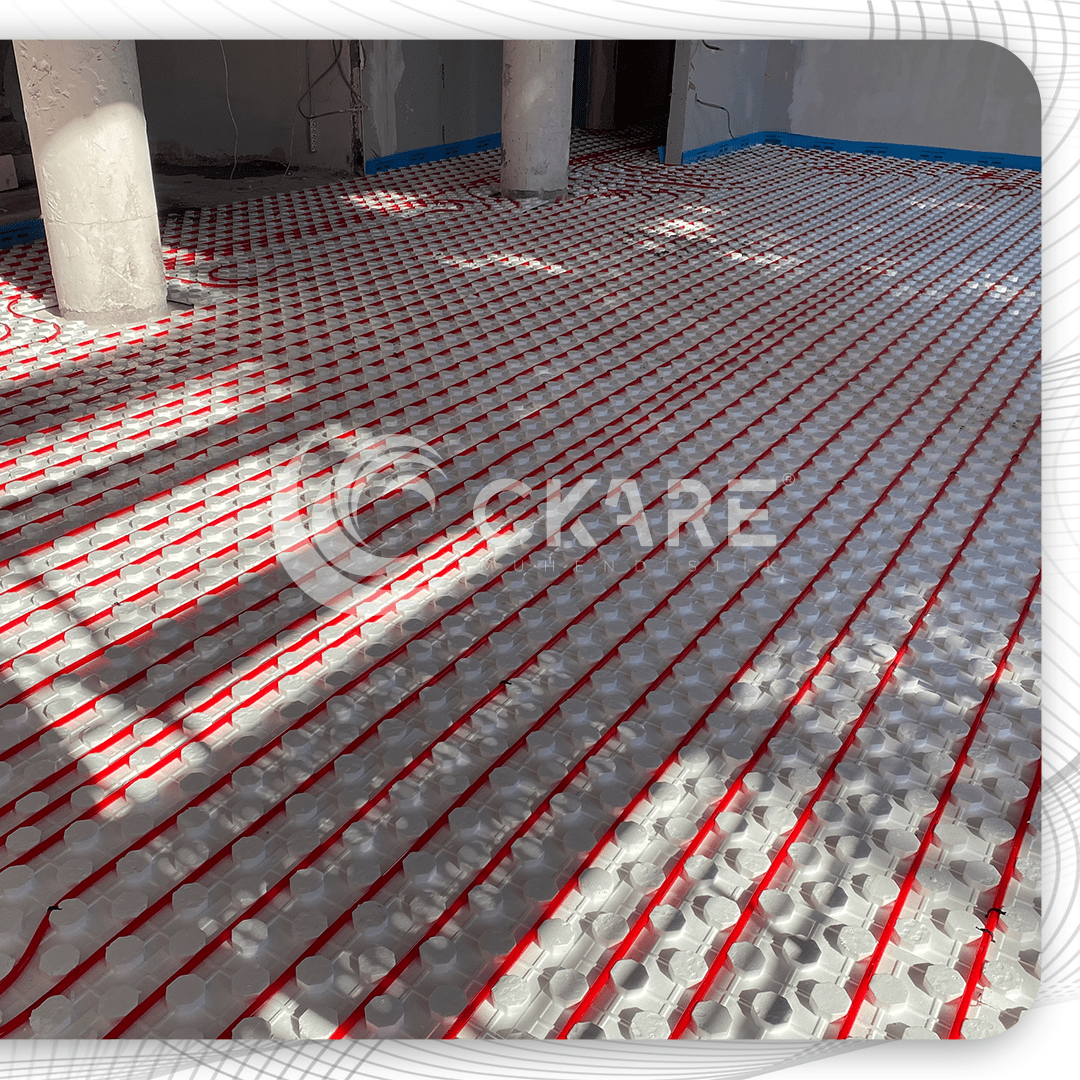

3. Taban İzolasyonu ve Strafor Dansitesi (Yoğunluğu)

Isının aşağıya (alt kata veya toprağa) kaçmasını engellemek ve tamamen yukarıya yönlendirmek için kullanılan izolasyon straforunun kalitesi kritik önem taşır.

• Dansite (Yoğunluk) Standartları: Yerden ısıtmada kullanılacak mantarlı EPS straforların yoğunluğu en az 26 - 30 kg/m³ dansite olmalıdır.

• Çökme Riskine Karşı Dayanıklılık: Düşük dansiteli (yumuşak) straforlar, üzerindeki şap ve eşya ağırlığıyla zamanla çöker. Bu durum zeminde oturmalara ve boruların zarar görmesine yol açar.

• Folyolu / Kaplamalı Sistem: Üzeri film kaplı mantarlı straforlar, şap suyunun izolasyona işlemesini engeller ve boruların yerinden çıkmasını önler.

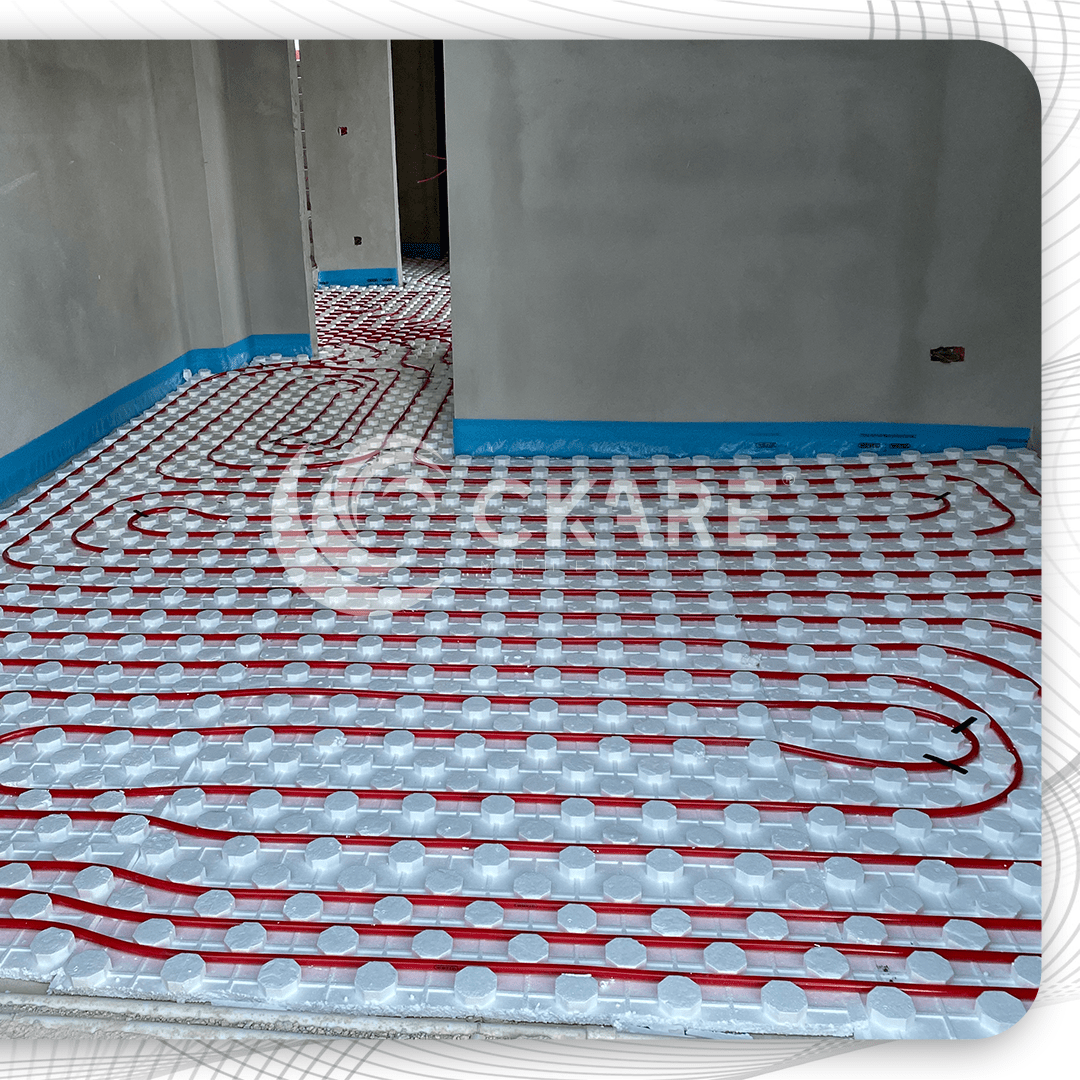

4. Kenar İzolasyon Bandı (Genleşme Bandı)

yerden ısıtma sistemleri çalıştığında zemin şapı ısınır ve fiziksel olarak genleşir. Isınan şapın duvarlara baskı yapmasını önlemek için tüm duvar diplerine kenar izolasyon bandı çekilmelidir.

• Genleşme Payı: Polietilen malzemeden üretilen bu bantlar, şapın ısı değişimlerindeki hareketini absorbe eder; zeminin ve seramik/parke kaplamalarının çatlamasını önler.

• Isı ve Ses Köprüsü Engeli: Şapın duvarla doğrudan temasını keserek ısının duvar üzerinden dışarı kaçmasını engeller ve katlar arası ses yalıtımına katkı sağlar.

5. Şap Katkı Maddesi (Sıvı/Kuru Şap Katkısı)

Standart şap harcı içine hava kabarcıkları hapseder ve bu hava boşlukları ısı iletimini zayıflatır.

• Isı İletkenliğini Artırma: Şap harcına eklenen özel akışkanlaştırıcı katkı maddeleri, harcın boruların etrafını %100 boşluksuz sarmasını sağlar. Bu sayede ısının zemine iletim hızı artar.

• Çatlamayı Önleme ve Esneklik: Şapın mekanik mukavemetini artırarak ısınma-soğuma döngülerinde şapın çatlamasını ve ufalanmasını engeller.

6. Yerden Isıtma Otomasyonu ve Oda Termostatları

Sistemin konforlu ve ekonomik çalışmasını sağlayan en son adım otomasyondur.

• Debimetreli Kollektörler: Her devreden geçen su miktarının (litre/dakika) hassas ayarlanmasını sağlar.

• Elektrotermal Aktüatörler: Kollektör vanalarına takılan bu motorlar, termostattan gelen sinyale göre ilgili odanın vanasını açar veya kapatır.

• Oda Bazlı İklimlendirme: Her odaya yerleştirilen dijital veya akıllı oda termostatları sayesinde, kullanılmayan odaların sıcaklığı düşürülerek %20-%30 oranında ekstra yakıt tasarrufu elde edilir.

Yerden Isıtma Sistem Bileşenleri Özet Tablosu

Sistem Bileşeni	Standart / İdeal Değer	Sağladığı Avantaj
Max. Zone Boru Boyu	80 - 90 metre	Dengeli ısınma, düşük pompa yükü
Strafor Dansitesi	En az 26 - 30 kg/m³	Yüksek ısı yalıtımı ve çökme direnci
Kenar Bandı	Tüm duvar çevrelerine 8 - 10 mm	Şap çatlamasını ve ısı kaybını önleme
Şap Katkısı	Harç içine özel akışkanlaştırıcı	Boşluksuz sarma ve hızlı ısı iletimi
Otomasyon	Aktüatör + Akıllı Termostat	Oda bazlı bağımsız sıcaklık kontrolü
