Fabrika ve Depolarda Güvenli Çatı Tahliyesi: Sifonik Yağmur Suyu Drenaj Sistemi Rehberi

Fabrika ve Depolarda Güvenli Çatı Tahliyesi: Sifonik Yağmur Suyu Drenaj Sistemi Rehberi

İklim değişikliği ile birlikte aniden bastıran aşırı yağışlar, özellikle geniş çatı alanına sahip endüstriyel tesisler, lojistik depolar, fabrikalar, alışveriş merkezleri , hastaneler , havalimanları , otogarlar ve nitelikli yapılar için ciddi bir güvenlik riski oluşturmaktadır. Metrekareye düşen anlık pik yağış miktarlarının artması, çatılarda ( oluklarda ) kısa sürede tonlarca su birikmesine yol açmaktadır.

Çatılarda ( oluklarda ) derelerinde biriken suyun zamanında ve yeterli debide tahliye edilememesi; yapının statik yükünü tehlikeli boyutlara çıkarır. Bu durum çatı çökmelerine, derelerden içeri su sızmasına ve üretim alanlarındaki yüksek maliyetli ekipmanların zarar görmesine neden olabilir.

Geleneksel ( konvansiyonel ) yerçekimli drenaj yöntemleri; devasa boru çapları, bina içinde eğim verme zorunluluğu ve onlarca dikey iniş borusu gerektirdiği için modern endüstriyel yapılarda hem mimari kısıtlamalar yaratır hem de altyapı maliyetlerini yükseltir. Modern mekanik tesisat mühendisliği ise bu probleme Sifonik Yağmur Suyu Drenaj Sistemleri ile kesin, güvenli ve ekonomik bir çözüm sunmaktadır.

Peki, sifonik drenaj sistemi tam olarak nedir, çalışma prensibi geleneksel sistemlerden nasıl ayrılır ve projelerinizde ne tür teknik avantajlar sağlar?

Sifonik Drenaj Sistemi Nedir ve Nasıl Çalışır?

Sifonik yağmur suyu drenajı, suyun boru hattı içerisinde negatif basınç (vakum) oluşturması prensibine dayanan, yüksek mühendislik hesaplaması gerektiren bir hidrolik tahliye yöntemidir.

Geleneksel drenaj sistemlerinde su, boru kesitinin yalnızca %33 ila %50'sini doldurarak hava ile birlikte serbestçe akar. Suyun kendi kendine akabilmesi için borulara sürekli bir yerçekimi eğimi verilmesi şarttır. Boru içindeki hava boşluğu akış hızını kısıtlar ve suyun tahliye kapasitesini düşürür.

Sifonik sistemlerde ise süreç tamamen farklı işler:

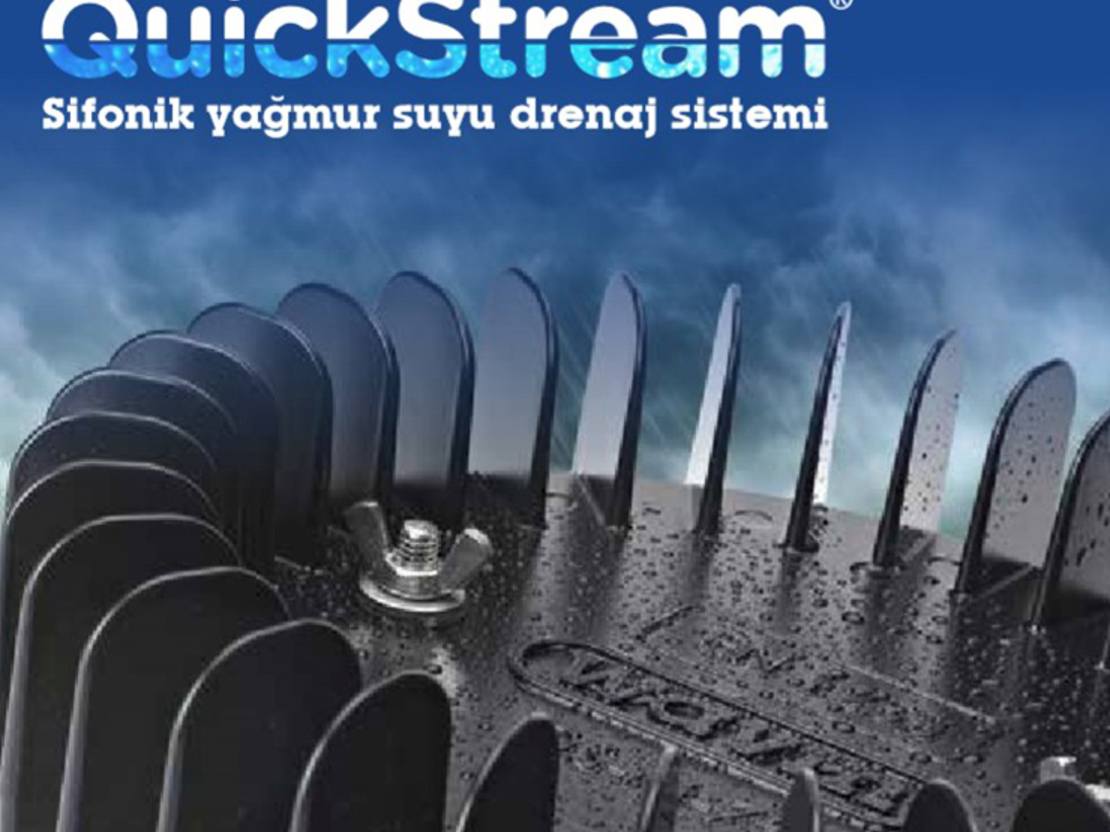

1. Hava Kesici Süzgeçler (Anti-Vortex): Çatıya yerleştirilen özel tasarımlı sifonik süzgeçler, suyun içeri girmesine izin verirken hava kabarcıklarının boru hattına emilmesini kesin olarak engeller.

2. Tam Dolu Akış (Full-Bore Flow): Yağmur şiddeti hesaplanan tasarım debisine ulaştığında, boru hattının içi %100 oranında su ile dolar ve sistemde hiç hava kalmaz.

3. Vakum (Sifonik) Çekim Gücü: Dikey iniş borusundaki su sütununun yerçekimiyle aşağı doğru hareketi, tavan altındaki yatay hatta güçlü bir negatif basınç (vakum) yaratır. Bu emiş gücü, çatıdaki suyu adeta yüksek bir hızla emerek binadan dışarı fırlatır.

Geleneksel ( KONVANSİYONEL ) Drenaj ile Sifonik Sistem Karşılaştırması

Sifonik sistemlerin projelerinize sunduğu teknik ve maliyet avantajlarını daha net görebilmek için geleneksel yöntemlerle olan temel farklarını inceleyelim:

Karşılaştırma Kriteri	Geleneksel (Yerçekimli) Drenaj	Sifonik Drenaj Sistemi
Çalışma Prensibi	Yerçekimi + Serbest Hava-Su Karışımı	Negatif Basınç (Vakum Etkisi)
Boru İç Doluluk Oranı	%33 - %50 (Yoğun hava boşluklu)	%100 (Tam dolu akış)
Yatay Borulama Eğimi	Eğim zorunludur (%1 - %2)	Sıfır eğim (Tamamen yatay)
Akış Hızı	Düşük akış hızı (0.5 - 1.0 m/sn)	Yüksek akış hızı (2.0 - 5.0 m/sn)
Boru Çapları	Devasa çaplar (160 mm - 250 mm)	Optimize küçük çaplar (50 mm - 110 mm)
İniş Borusu Sayısı	Çok sayıda dikey iniş hattı	Minimum sayıda (Genellikle 1 veya 2 dikey hat)
Zemin Altyapı Kazısı	Bina içi ve çevresinde yoğun hat kazısı	Neredeyse sıfır zemin altı kazı ihtiyacı

Endüstriyel Yapılarda Sifonik Drenaj Tercih Etmeniz İçin 5 Güçlü Neden

1. Sıfır Eğimle Maksimum Mimari Özgürlük

Geleneksel borulamada suyun akabilmesi için her metrede verilen eğim, tavan yüksekliğini düşürür. Sifonik sistemde tavan altı boruları tamamen düz (sıfır eğimle) döşenir. Bu sayede fabrika içinde yüksek raf sistemleri, tavan vinçleri ve havalandırma kanalları için maksimum kullanım alanı elde edilir.

2. Düşük Malzeme Maliyeti ve Küçük Boru Çapları

Borulardan hava geçmediği ve su vakum etkisiyle çok yüksek hızla çekildiği için boru çapları ciddi oranda küçülür. Örneğin; geleneksel sistemdeki 200 mm'lik kaba bir boru yerine sifonik sistemde 90 mm'lik bir boru aynı miktardaki suyu tahliye edebilir. Bu da hem malzeme maliyetini hem de binaya binen yükü azaltır.

3. Zemin Altı Kazı ve Altyapı Tasarrufu

Geleneksel drenajda çatı boyunca inen onlarca borunun zemin altında kırılan beton kanallarla dışarı çıkarılması gerekir. Sifonik sistemde ise tüm çatı süzgeçleri tavan altında tek bir hat üzerinde birleşir ve bina dışına tek bir dikey inişle aktarılır. Bina zemininde metrelerce beton kırma ve kanalizasyon altyapı işçiliği ortadan kalkar.

4. Kendi Kendini Temizleyen Yüksek Akış Sürati

Sifonik borulardaki su akış hızı 2 m/sn threshold değerinin üzerine çıkar. Bu yüksek süratli akış, borunun iç çeperinde biriken tortu, çamur, yaprak parçaları ve pislikleri söküp atar. Böylece boru hattı kendi kendini temizler ve tıkanma riskini minimuma indirir.

5. Yüksek Sızdırmazlık ve Deprem Dayanımı

Sifonik sistem hatlarında genellikle basınca ve vakuma dayanıklı HDPE (Yüksek Yoğunluklu Polietilen) borular tercih edilir. Alın kaynağı veya elektrofizyon kaynağı ile birleştirilen bu hatlar %100 sızdırmazlık sunar, bina esnemelerine ve deprem titreşimlerine karşı esnek yapısıyla tam koruma sağlar.

CKare Mühendislik & Wavin QuickStream® Güvencesi

Sifonik sistemler muazzam avantajlar sunsa da hatasız bir mühendislik ve hassas hidrolik hesaplama gerektirir. Boru çapında veya süzgeç konumunda yapılacak 1 cm'lik bir hata bile vakum etkisinin oluşmamasına veya sistemin çalışmamasına sebep olabilir.

CKare Mühendislik olarak, dünya lideri Wavin QuikStream® sifonik yağmur suyu drenaj sistemlerini kullanıyoruz. Deneyimli mühendis kadromuzla:

• Tesisinizin bulunduğu bölgenin geçmiş yağış verilerini ve çatınızın fiziki yapısını analiz ediyoruz.

• Wavin için özel geliştirilen hidrolik simülasyon yazılımları ile sıfır hatalı boru çapı, basınç kayıpları ve süzgeç konumlandırmalarını hesaplıyoruz.

• Adana, Ankara, Antalya, Aydın, Balıkesir, Bursa, Denizli, Diyarbakır, Erzurum, Eskişehir, Gaziantep, Hatay, İstanbul, İzmir, Kahramanmaraş, Kayseri, Kocaeli, Konya, Malatya, Manisa, Mardin, Mersin, Muğla, Ordu, Sakarya, Samsun, Şanlıurfa, Tekirdağ, Trabzon, Van ve çevre illerdeki endüstriyel tesisleriniz için projelendirmeden şantiye uygulamasına kadar sıfır hata ile eksiksiz danışmanlık ve montaj hizmeti sunuyoruz.

Sıkça Sorulan Sorular (SSS)

Sifonik sistemler hangi çatı tipleri ve binalar için uygundur?

Çatı alanı 500 m² ve üzeri olan tüm yapılarda etkilidir. Özellikle fabrikalar, lojistik depolar, AVM'ler, havalimanları, stadyumlar ve hastaneler için en ideal çözümdür.

Sifonik süzgeçler çatıdaki yaprak veya pisliklerden tıkanır mı?

Sifonik süzgeçlerin üst kısmında özel yaprak tutucu muhafazalar bulunur. Ayrıca sistem çalışmaya başladığında oluşan yüksek çekim hızı, küçük parçacıkları boru içinde birikmelerine izin vermeden dışarı sürükler.

Geleneksel sisteme kıyasla toplam maliyet avantajı nedir?

Küçülen boru çapları, azalan dikey iniş sayıları ve zemin altı altyapı/kazı işlerinin tamamen ortadan kalkması sayesinde toplam proje maliyetinde %20 ile %40 arasında net tasarruf sağlanır.
