Er-Bakır Denizli Fabrikasında Konvansiyonelden Sifonik Sisteme Geçiş
-
Proje: Er-Bakır Elektrolitik Bakır Mamülleri A.Ş.
-
Lokasyon: Denizli
-
Uygulama: Konvansiyonel Sistemden Sifonik Çatı Drenajına Dönüşüm (12.000 m² Çatı)
|

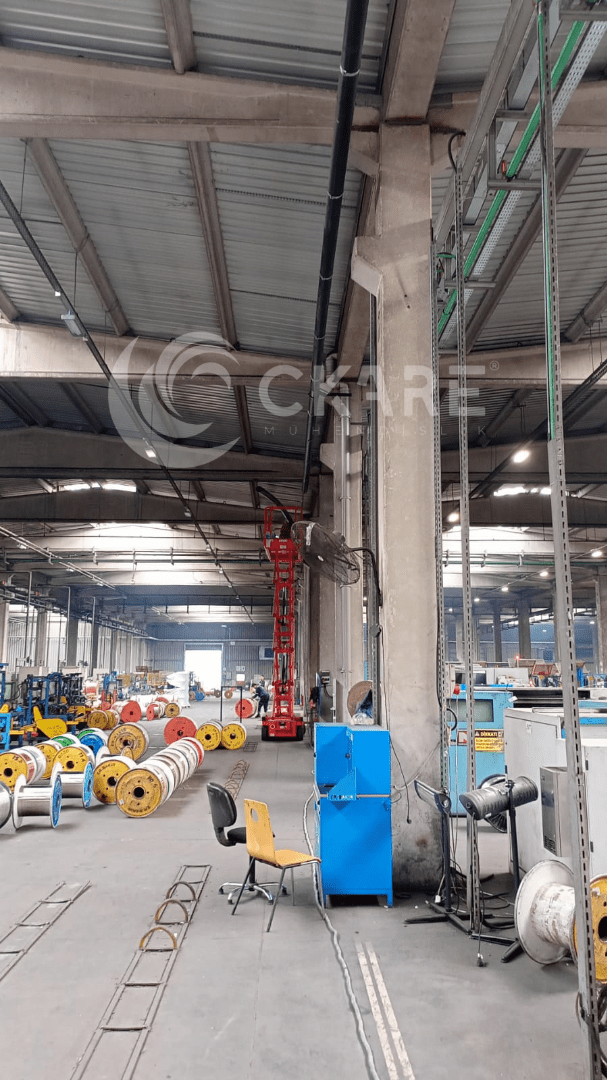

Üretim Holünde Toplayıcı Hat Toplayıcı hat çatı oluğu hizasında ilerler ve üretim alanının üstünü boş bırakır. |

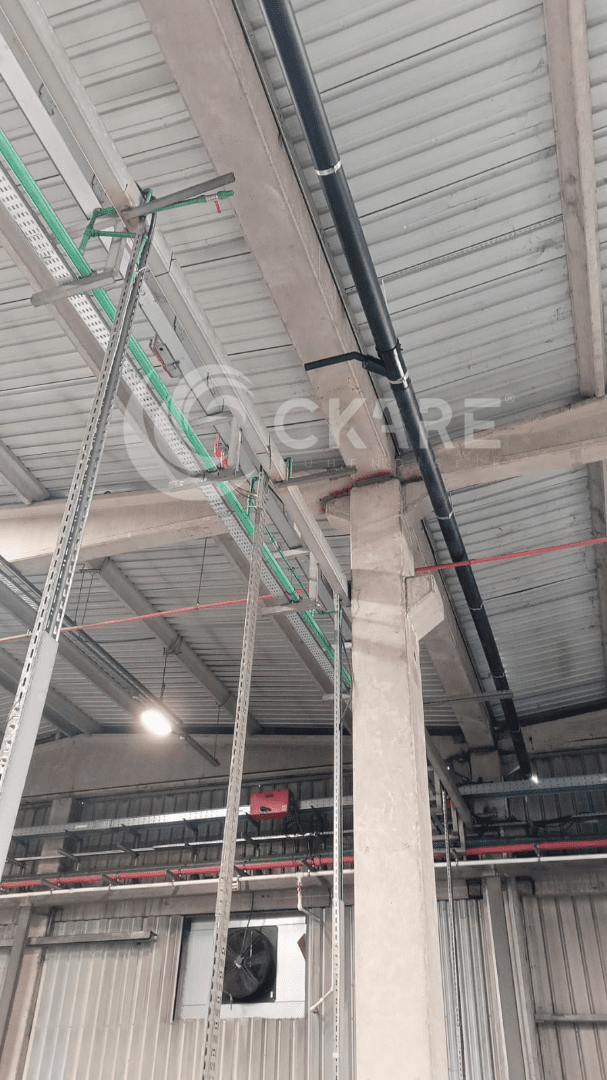

Çatı Altında Eğimsiz HDPE Hat Sifonik hat eğim istemediği için çelik yapıya galvaniz raylarla, düz bir hat olarak asıldı. |
|

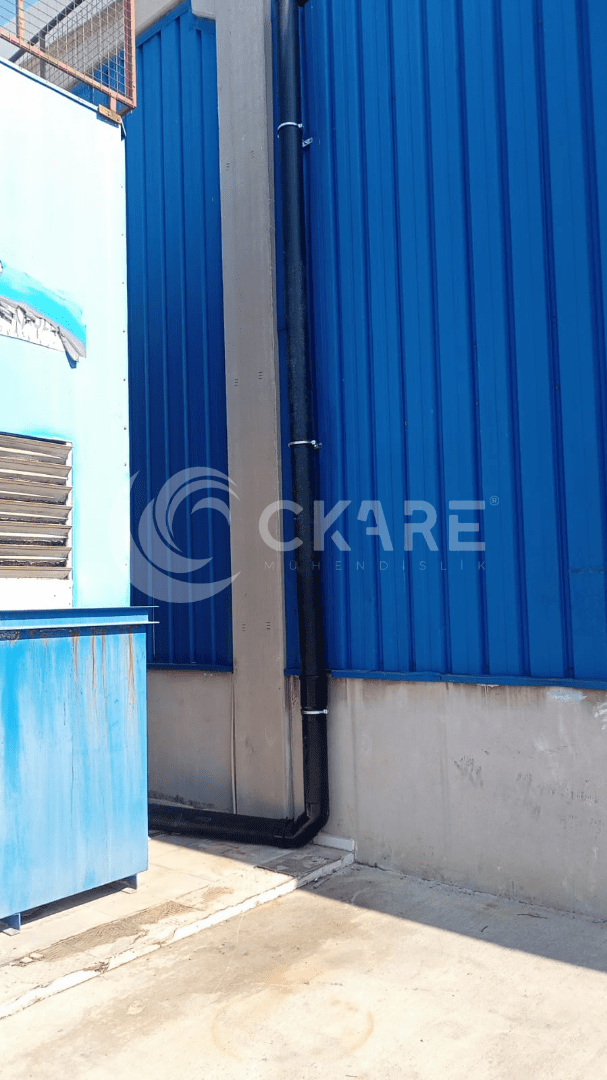

Cephede Düşey Tahliye Borusu Su, bina dışına alınan düşey HDPE boruyla zemindeki altyapıya iner; boru cepheye kelepçelerle sabitlendi. |

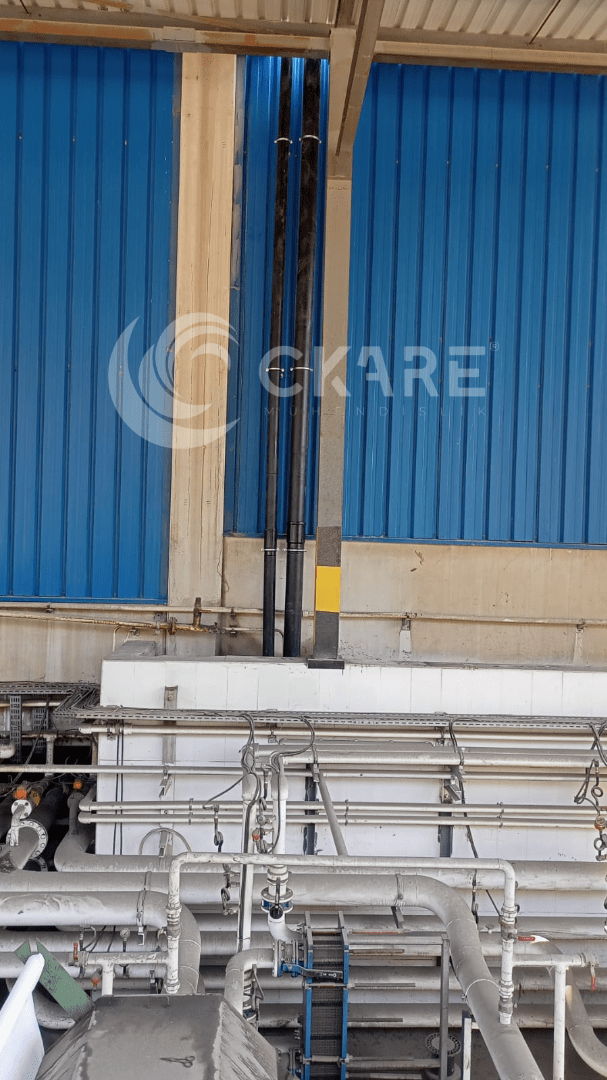

Panel Cephede Düşüş Borusu Grubu Farklı kollardan gelen düşüş boruları cephe panelinde yan yana, ankrajlı kelepçelerle taşınır. |
Denizli’de Çalışan Bir Bakır Fabrikasında Çatı Drenajı Yenilendi
Er-Bakır Elektrolitik Bakır Mamülleri A.Ş.’nin Denizli’deki üretim ve depolama tesisinde, mevcut konvansiyonel yağmur suyu sistemi fabrika çalışırken sifonik çatı drenajına dönüştürüldü. 12.000 m²’lik prefabrik çatının oluklarına 53 sifonik süzgeç yerleştirildi; su 1.195 metre HDPE boruyla toplandı ve hatlar 1.000 metre galvaniz askı rayıyla çelik yapıya asıldı. Eski sistemde yağmur suyunu aşağı indiren düşey borular fabrikanın içinden geçiyordu. Yeni sistemde bu borular kaldırıldı; su tavan altındaki yatay hatlarla bina dışına taşınıp cepheden indiriliyor.
Düşey Boruları Fabrikanın İçinden Çıkarmak Ne Kazandırır?
Konvansiyonel sistemde su borularda yer çekimiyle ve eğimle akar. Bu yüzden geniş bir çatıda çok sayıda düşey boru gerekir ve bu borular çoğu zaman kolon diplerinden, bina içinden aşağı iner. Sifonik sistemde borular tamamen suyla dolu çalıştığı için yatay hatlar eğim istemez; su tavan altında düz bir hatla uzun mesafe taşınabilir ve birkaç noktada toplanarak dışarıdan indirilebilir. Er-Bakır’da bu özellik, iç mekândaki inişleri kaldırıp hepsini cepheye toplamayı mümkün kıldı. Bakırın işlendiği ve stoklandığı bir holde üretim alanının üstünden hiçbir yağmur suyu borusunun inmemesi, hem yer kazandırır hem de bir sızıntının ürüne ulaşma riskini ortadan kaldırır. İki sistemin çalışma farkını konvansiyonel ve sifonik drenaj karşılaştırmamızda ayrıntılı anlattık.
