Antalya'da 180 m² Apartman Dairesine Tadilatla Yerden Isıtma

  • Proje: Apartman Dairesi Tadilatı

  • Lokasyon: Antalya

  • Uygulama: Doğalgaz Kombili Sulu Yerden Isıtma (180 m²)

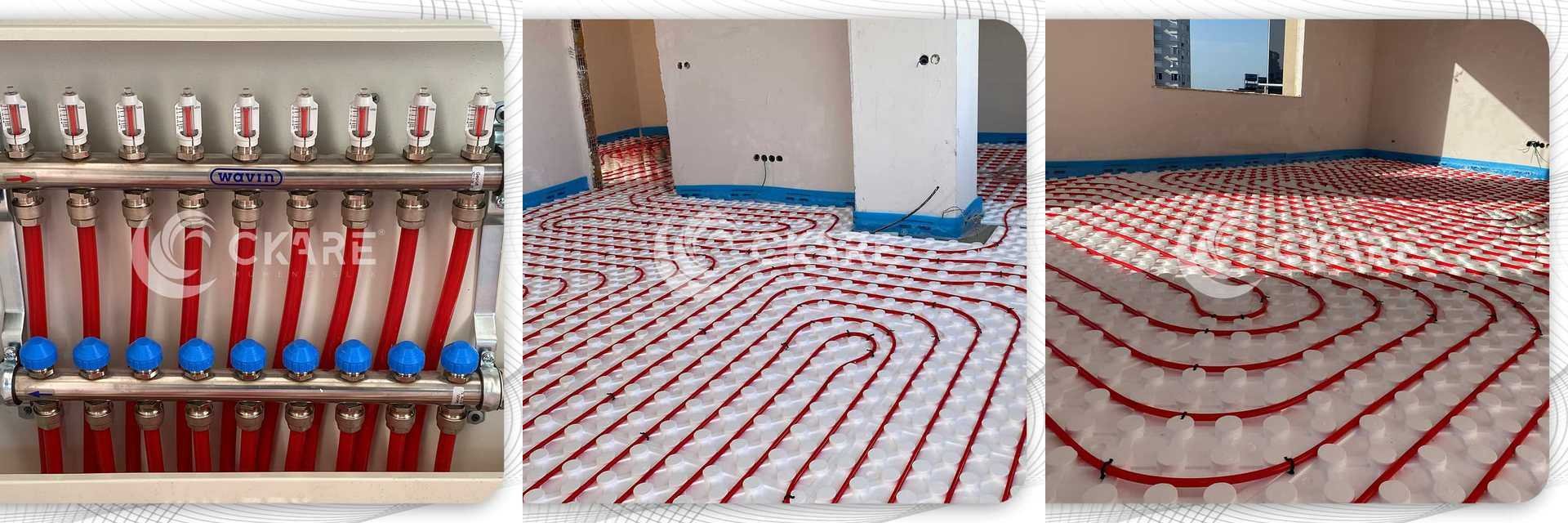

antalya apartman dairesi tadilat yerden isitma pe-xa boru serimi kapak gorseli - ckare muhendislik

Pe-Xa-Kangal-Boru-Ve-Noplu-Strafor-Zemin-Yalitimi

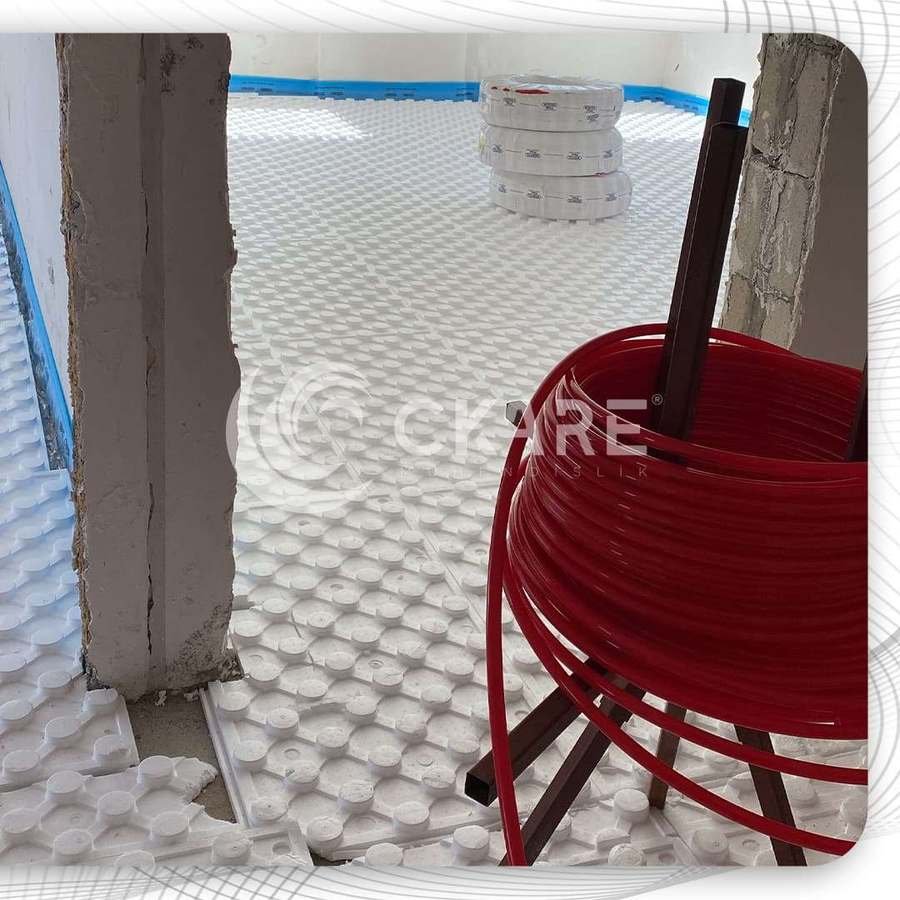

Daire Tadilatinda Noplu Strafor Yalitim Serimi

180 m² daire zemininde alt kata ısı kaçışını kesen 30 dansite yüksek yoğunluklu noplu strafor paneller ve oksijen bariyerli PE-Xa boru kangalı.

Debi-Gostergeli-Kollektor-Kat-Bazli-Otomasyon-Baglantisi

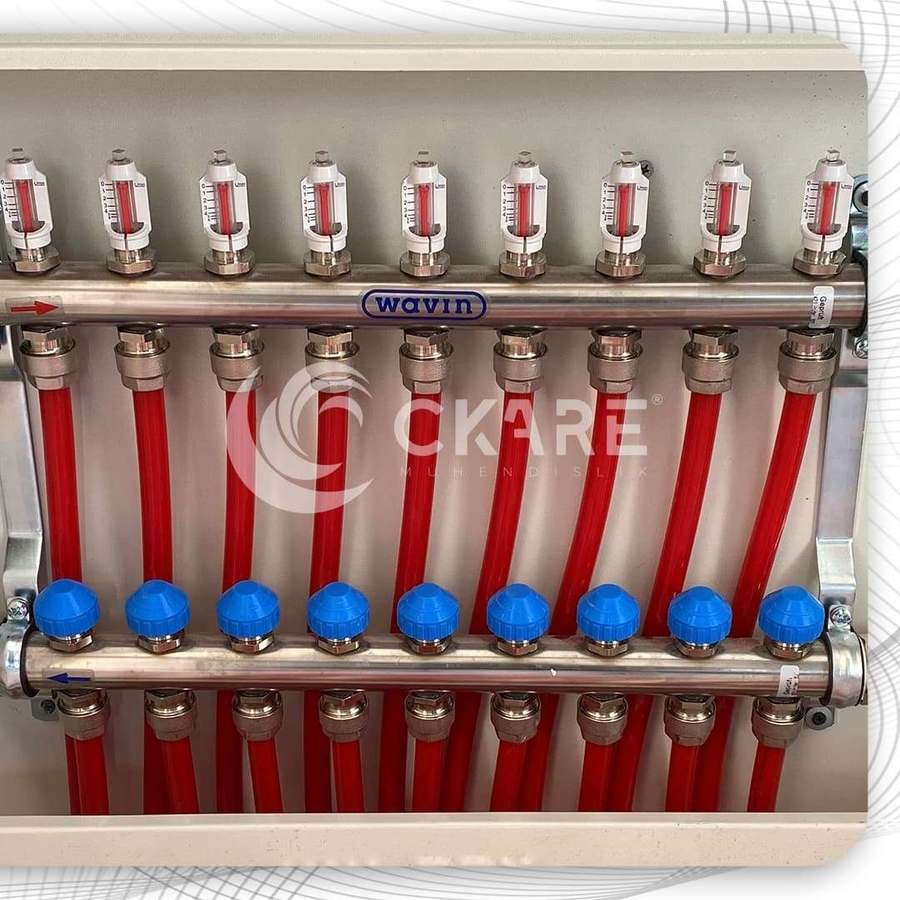

Debi Gostergeli Kollektor ve Kat Bazli Reglaj

Dairenin tüm hatlarını tek merkezde toplayan, aktüatörsüz manuel debimetre ayarlı paslanmaz çelik kollektör grubu.

Yerden-Isitma-Kenar-Izolasyon-Bandi-Uygulamasi

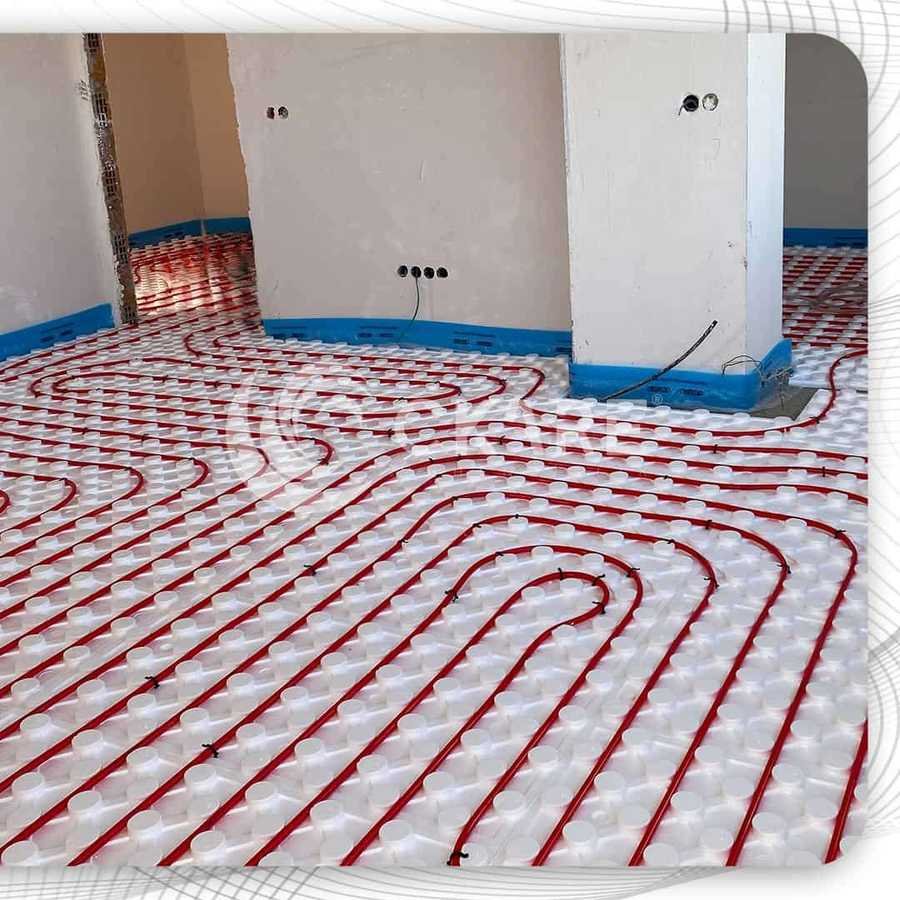

Salyangoz Desenli Boru Döşemesi ve Kenar İzolasyon Bandı Uygulaması

Şap genleşmesini karşılayan kesintisiz kenar bandı uygulaması ve odanın her yerine eşit ısı dağıtan salyangoz serim tekniği.

Salon-Pencere-Onu-Yerden-Isitma-Borulama-Serimi

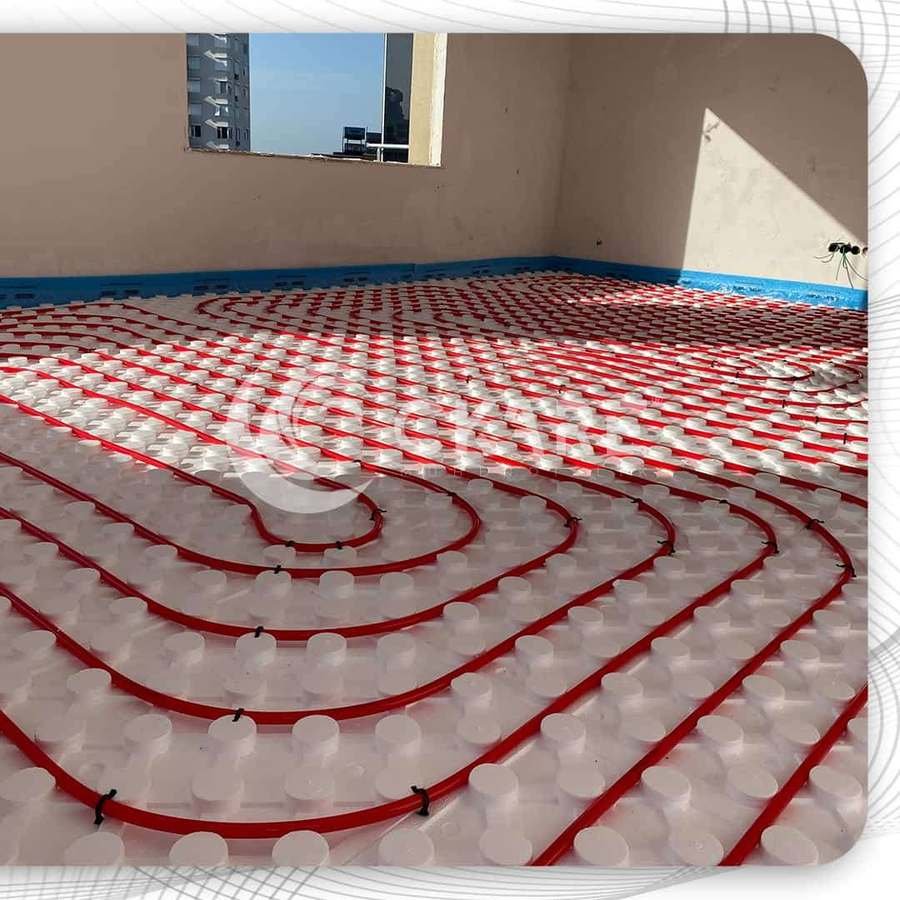

Genis Pencere Onu Isi Kaybi Onleme Serimi

Salonun dış cepheye bakan cam önlerinde soğuk hava perdelenmesi amacıyla boru modülasyon aralığının sıklaştırıldığı konfor bandı.

Antalya Daire Tadilatında Kombili Yerden Isıtma: 180 m² Uygulama Rehberi

Antalya'da oturulan mevcut bir apartman dairesinin kapsamlı tadilatında, enerji tüketimi yüksek ve odalarda yer kaplayan klasik radyatörler sökülerek zeminden ısıtan sulu sisteme geçildi. Toplam 180 m² net kullanım alanına sahip dairede, şap altı ısı kaçışını engellemek adına 30 dansite yüksek yoğunluklu noplu strafor paneller serilmiş; bu izolasyonun üzerine 1.440 metre oksijen bariyerli PE-Xa boru döşenmiştir. Her metrekareye yaklaşık 8 metre boru düşüyor; bu sıklık daire genelinde dengeli bir ısı dağılımı sağlıyor.

Sistemin ısı üretim merkezinde konutta hâlihazırda bulunan doğalgaz kombisi kullanılmıştır. Radyatörlerin ihtiyaç duyduğu 65°C–70°C besleme sıcaklığı yerine, yerden ısıtmada su sıcaklığı kombi üzerinden 40°C–45°C rejimine modüle edilmiştir. Bu dönüşüm, kombinin baca gazındaki su buharını yoğuşturarak tam kondansasyon modunda çalışmasını sağlamış ve doğalgaz tüketiminde %20'nin üzerinde yakıt tasarrufu elde edilmiştir. Doğru projelendirme aşamaları hakkında ayrıntılı bilgiye yerden ısıtma sistemi nasıl planlanır rehberi içeriğimizden ulaşabilirsiniz.

Daire Tadilatında Kot Yönetimi, Kat Bazlı Otomasyon ve Hidrolik Dengeleme

Kullanımdaki apartman dairelerinde yerden ısıtmaya geçişin en kritik mühendislik aşaması kapı ve eşik kotlarının korunmasıdır. Bu projede zemin seviyesini yükseltip oda kapılarının kesilmesini engellemek adına, eski zemin kaplamaları ve altındaki tesviye şapı betonarme tabliyeye kadar tamamen kırılmıştır. Açılan kesite serilen noplu yalıtım levhaları ve üzerine dökülen katkılı şap tabakası sayesinde, mevcut kapı ve koridor geçiş kodları milimetrik olarak korunmuştur.

Isı kontrolü, maliyet ve kullanım kolaylığı gözetilerek kat bazlı otomasyon mantığıyla kurgulanmıştır. Bu yapıda odalara bağımsız dijital termostatlar ve aktüatörler yerleştirilmemiş; sistem salon veya koridordaki ana dijital oda termostatı üzerinden kombiyi modüle edecek şekilde planlanmıştır. Odalar arasındaki metraj ve ısı yükü farkları, paslanmaz çelik kollektör üzerindeki debi göstergeli reglaj vanalarıyla mekanik olarak dengelenmiştir. Böylece uzak yatak odaları ile kollektöre yakın salon devreleri aynı debide beslenerek tüm dairede dengeli bir ısınma rejimi kurulmuştur.

Oturulan Dairede Kat Yüksekliğini Koruyan İnce Şap ve Pencere Önü Detayı

Tadilatta en büyük kısıt kapı ve süpürgelik kotlarıdır. Bu dairede borular net 3,5 cm şapla örtüldü ve toplam döşeme 7 cm'de tutuldu; böylece kat yüksekliğinden fazla kayıp olmadı. İnce şapın boruyu boşluksuz sarması için harca sıvı katkı eklendi.

Salondaki geniş camların önünde boru aralığı 10 cm'ye sıklaştırıldı. Camdan aşağı inen soğuk havaya karşı bu şerit ılık bir perde gibi çalışır; pencere önünde oturan kişi üşümez.

Duvar diplerine, kolon çevrelerine ve kapı geçişlerine mavi kenar bandı çekildi; laminat parke derzleri açılmadı, ısı betonarme dış duvarlara kaçmadı. Dairenin planı AutoCAD tabanlı programa aktarılıp devreler hesaplandıktan sonra hatlar şap öncesinde 6 bar basınçla test edildi ve kuruma boyunca manometreyle izlendi.

Antalya genelinde tamamladığımız bu tadilat çalışması, CKare Mühendislik'in Pamir Yapı Özay Konakları gibi sıfır inşaat projelerinin yanı sıra, oturulan binalarda da doğru mühendislikle yerden ısıtmanın konfor kaybı yaşanmadan uygulanabileceğini göstermektedir.

Sıkça Sorulan Sorular

Soru: Oturulan bir apartman dairesinde radyatörden yerden ısıtmaya geçerken kapı yükseklikleri ve süpürgelik kotları nasıl korunur?

Cevap: Daire zeminindeki mevcut seramik, parke ve altındaki eski tesviye şapı tamamen kırılarak çıplak betonarme döşemeye inilir. Yerine uygulanan 30 dansite yalıtım panelleri, PE-Xa borular ve katkılı şap katmanı toplamda 6,5–7 cm kalınlık oluşturacak şekilde projelendirildiği için zemin orijinal kotunda kalır; oda kapılarının altının kesilmesine veya geçiş eşiklerinin bozulmasına gerek kalmaz.

Soru: Kat bazlı (aktüatörsüz) bir dairede tüm odaların eşit ısınması nasıl sağlanır?

Cevap: Her odaya termostat konulmayan sistemlerde denge, debi göstergeli paslanmaz çelik kollektör üzerinden mekanik reglaj ile kurulur. Boru metrajı kısa olan küçük odaların debi vanaları kısılarak direnç oluşturulur; metrajı uzun olan salon gibi alanlara ise yüksek su debisi iletilir. Böylece kombiden basılan sıcak su tüm devrelere dirençleriyle orantılı dağılarak odalar arasında sıcaklık farkı oluşmasını engeller.
