İbrahim Çolak Cimnastik Salonu Antalya Sifonik Sistem Uygulaması
- Proje: Antalya İbrahim Çolak Cimnastik Salonu (GSB)
- Lokasyon: Antalya
- Uygulama: Sifonik Çatı Yağmur Suyu Drenaj Sistemi
|

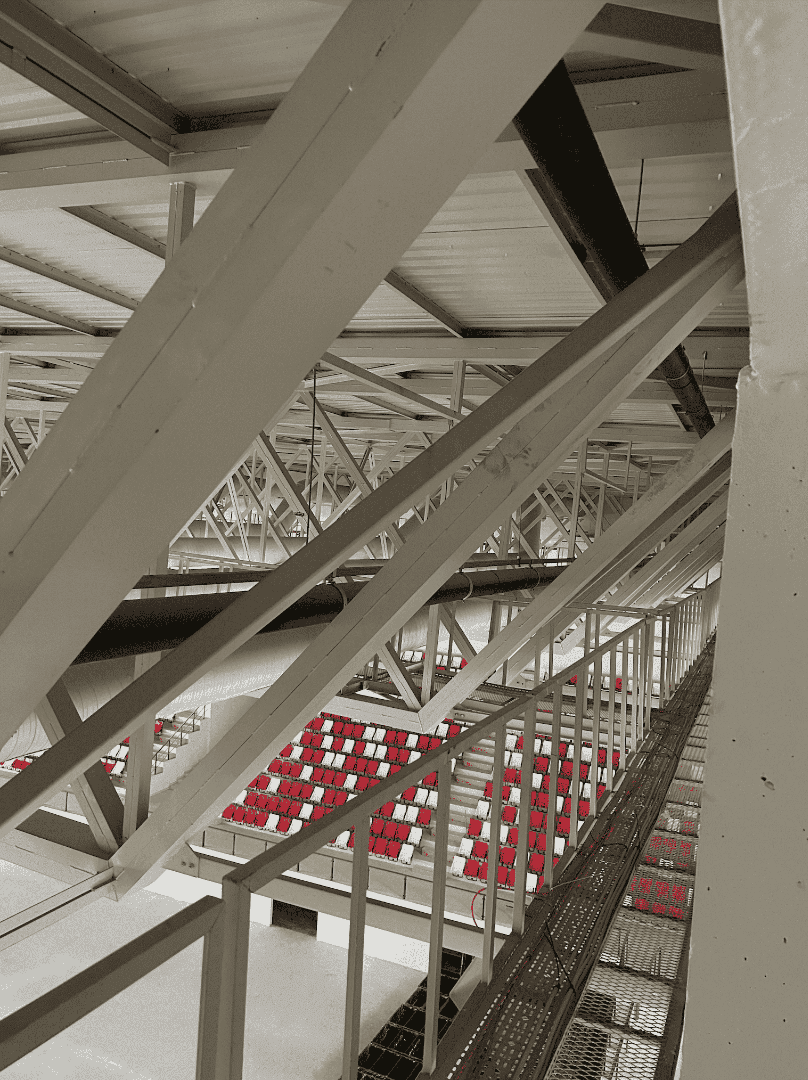

Çelik Makas İçi Sifonik Boru Entegrasyonu Tribün ve sahanın net dikey kullanım hacmini korumak amacıyla çelik çatı konstrüksiyonu içerisine gizlenen sifonik drenaj boru hattı. |

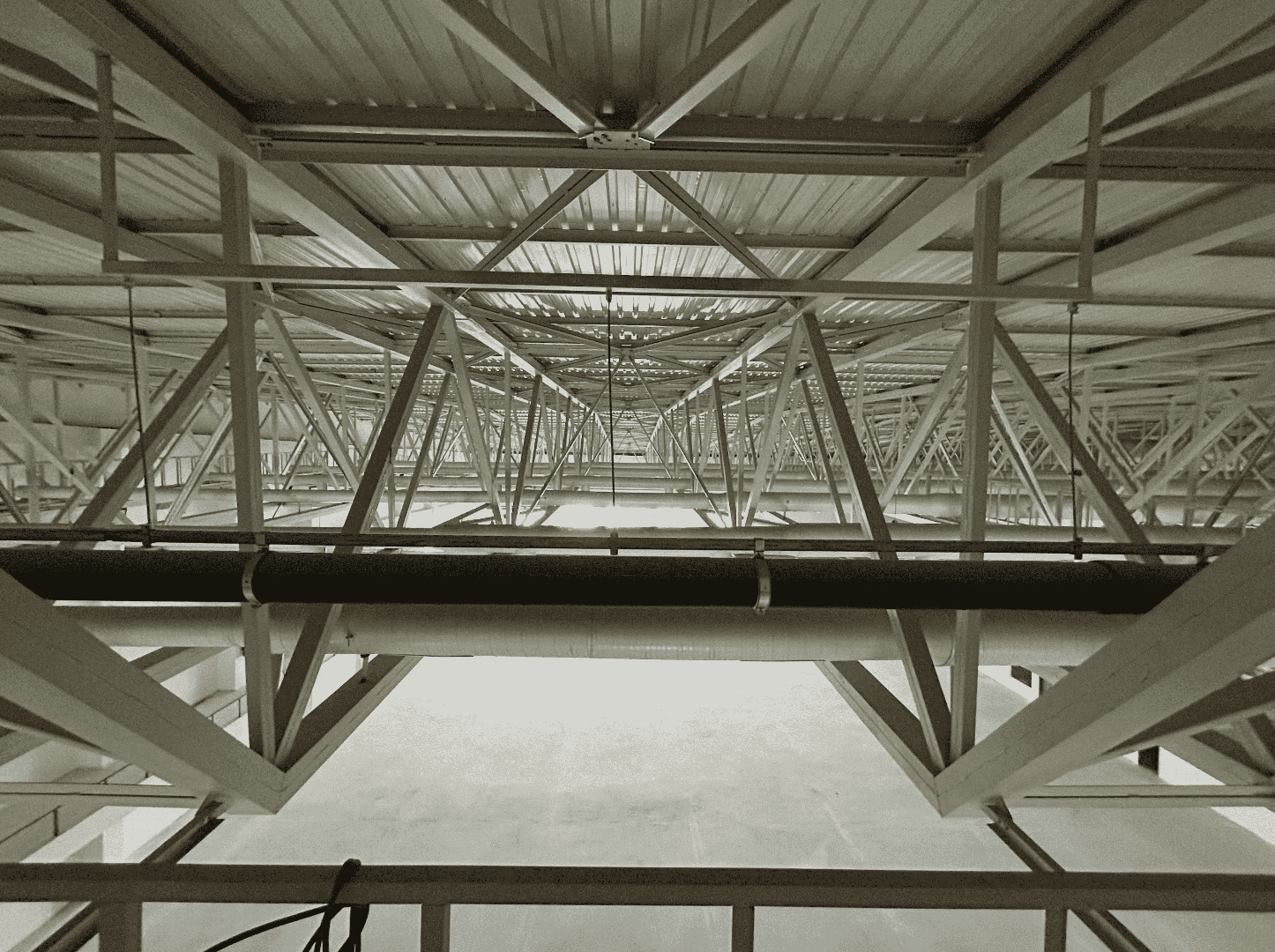

Çatı Strüktürü Rijit Askı ve Sabitleme Detayı Vakum anında oluşan hidrolik emiş kuvvetini ve titreşimleri sönümleyerek çatı yapısına ilave yük bindirmeyen rijit askılama altyapısı. |
|

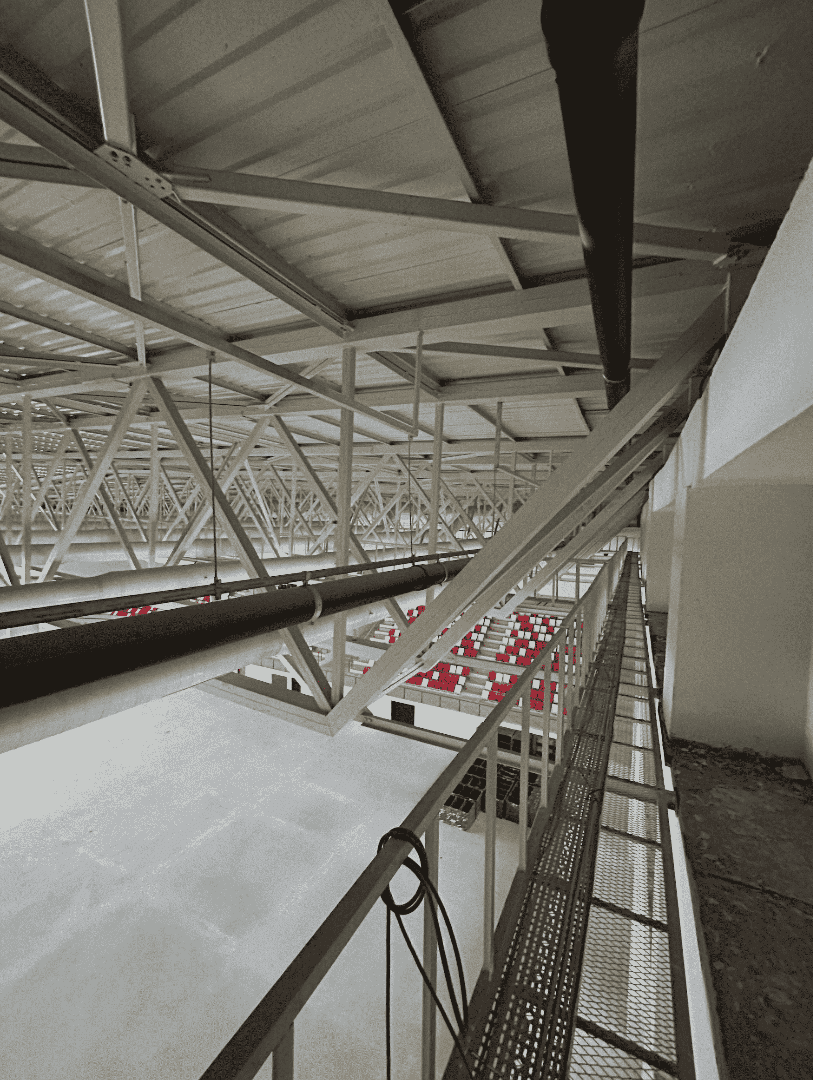

Sıfır Eğimli Yatay Kolektör Hattı Tavan kotunda sıfır eğim prensibiyle yürütülerek salonda mimari kirliliği önleyen ve kesintisiz deşarj sağlayan birleşik HDPE toplayıcı hat. |

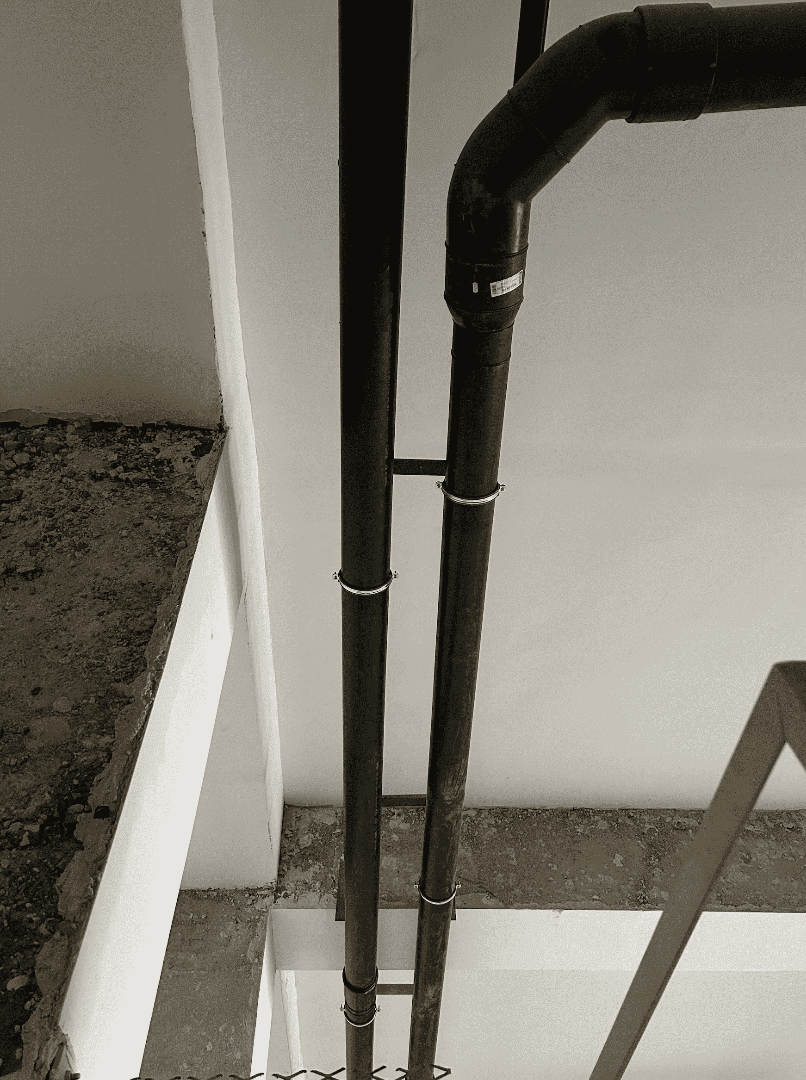

Dikey İniş Hatları ve Ankraj Uygulaması Yüksek emiş debisine mukavemet gösteren, yapı taşıyıcı elemanlarına emniyetle sabitlenmiş termal kaynaklı HDPE dikey iniş boruları. |
Antalya Cimnastik Salonu Sifonik Sistem Uygulaması

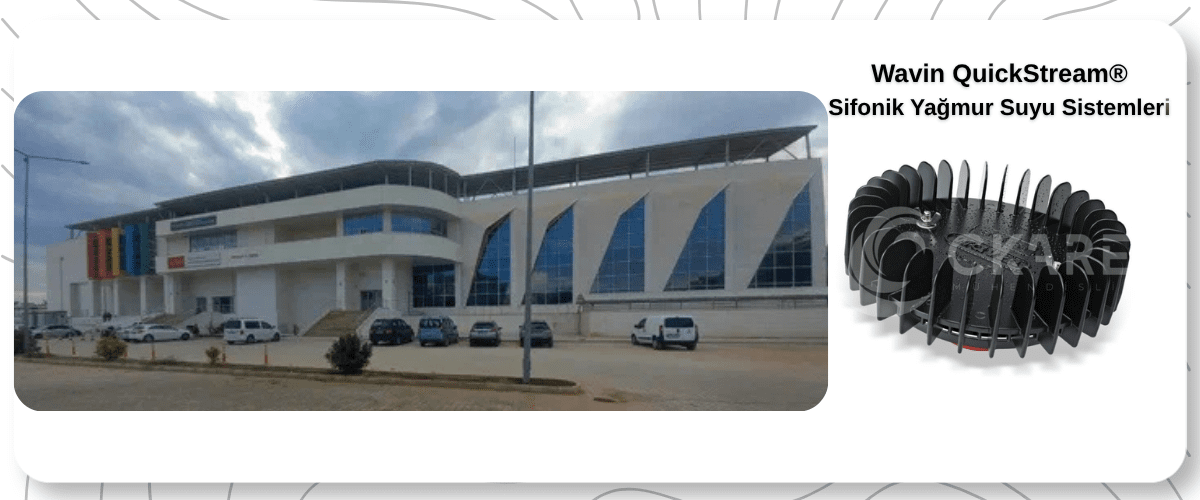

Ulusal şampiyonalara ve uluslararası kupalara ev sahipliği yapan Antalya İbrahim Çolak Cimnastik Salonu'nda, yüksek standartlı müsabaka parkurunu ani iklimsel yağış risklerinden korumak amacıyla Wavin QuickStream® sifonik çatı yağmur suyu drenaj sistemi uygulanmıştır. Geniş tonoz çatı yüzeyinde, 24 adet sifonik süzgeç ile toplanan yağış kütlesi, 430 metre elektrofüzyon ve alın kaynaklı HDPE boru hattı üzerinden 380 metre galvaniz askılama rayı sistemiyle sıfır eğim prensibiyle hidrolik vakum gücüyle bina strüktürüne yük bindirmeden doğrudan dış hatta yönlendirilmektedir.
Kompleks Yapıda Çoklu Saha Koordinasyonu
Tesis, toplam 8.000 m²'lik kapalı alana yayılan üç ayrı saha ile çeşitli çalışma alanlarından oluşan çok bölümlü bir yapıya sahiptir. Bu genişlikte ve bölümlü bir kompleks, sifonik sistemin çatı üzerindeki süzgeç ve boru dağılımının her sahanın kendi çatı geometrisine göre ayrı ayrı değerlendirilmesini gerektirmiştir. 430 metrelik HDPE boru hattı ile 380 metrelik askılama rayı, üç sahayı ve aradaki geçiş alanlarını kapsayacak şekilde tek bir bütünsel sistem olarak kurgulanmış, sahalar arasında herhangi bir tutarsızlık veya farklı montaj standardı oluşmasına izin verilmemiştir. Bu yaklaşım, kompleksin tüm bölümlerinde aynı düzeyde su tahliye güvencesi sağlamıştır.
Spor Tesislerinde Sifonik Sistem Uzmanlığımız
Bu proje, CKare Mühendislik'in Göztepe Stadyumu gibi spor tesislerinde tamamladığı sifonik sistem uygulamalarının bir parçasıdır. Spor yapılarının ortak paydası, geniş çatı açıklıklarını, tribün ve saha alanlarını görsel kirlilik yaratmadan güvenle tahliye eden bir sistem ihtiyacıdır. Farklı ölçek ve yapı tiplerindeki bu tür projelerde, süzgeç ve boru güzergahlarının saha kullanımını hiçbir şekilde kısıtlamaması, spor tesisleri için özellikle önem taşımaktadır. Bu sektörde biriktirdiğimiz deneyim, karmaşık ve çok bölümlü yapılarda dahi aynı mühendislik titizliğinin sürdürülmesini mümkün kılmaktadır. Antalya Cimnastik Salonu'nda da bu birikim, sorunsuz ve öngörülen sürede tamamlanan bir uygulamaya dönüşmüştür.
