Trabzon Şehirlerarası Yeni Otobüs Terminali Sifonik Sistemi
|

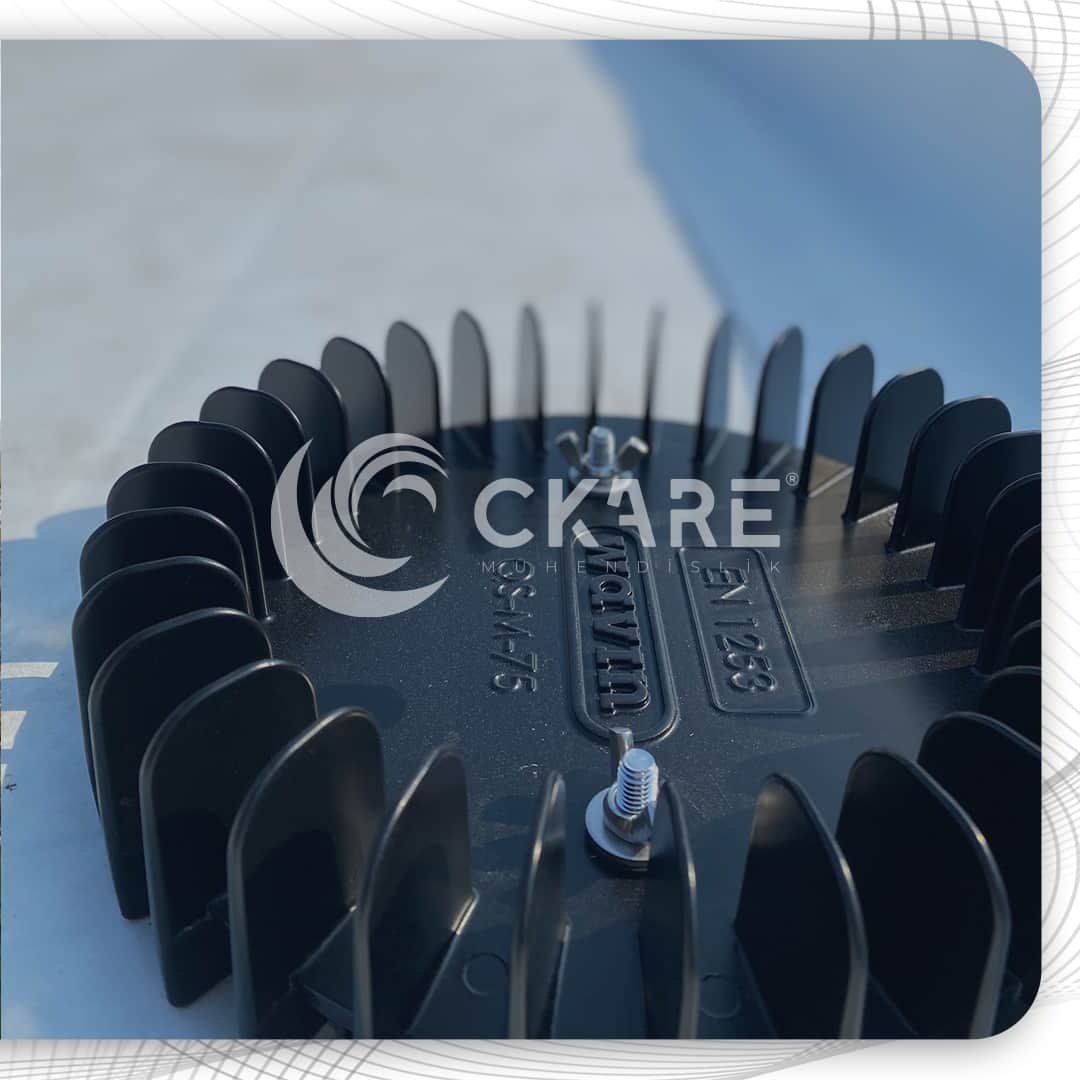

EN 1253 Sertifikalı Sifonik Süzgeç Başlığı Terminal çatısına monte edilecek olan, EN 1253 Avrupa standardında sertifikalı döküm başlıklı sifonik süzgecin yakın çekim detayı. |

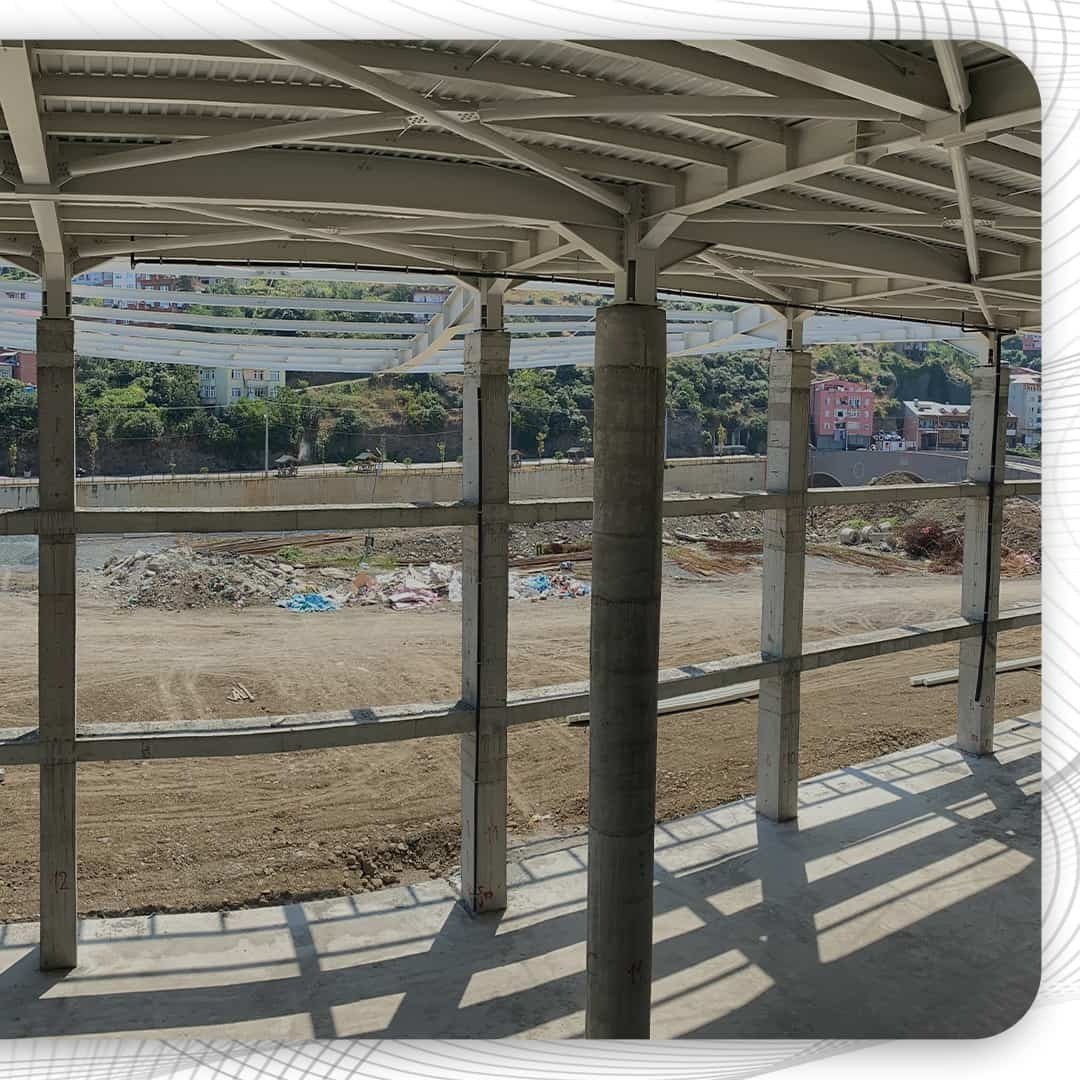

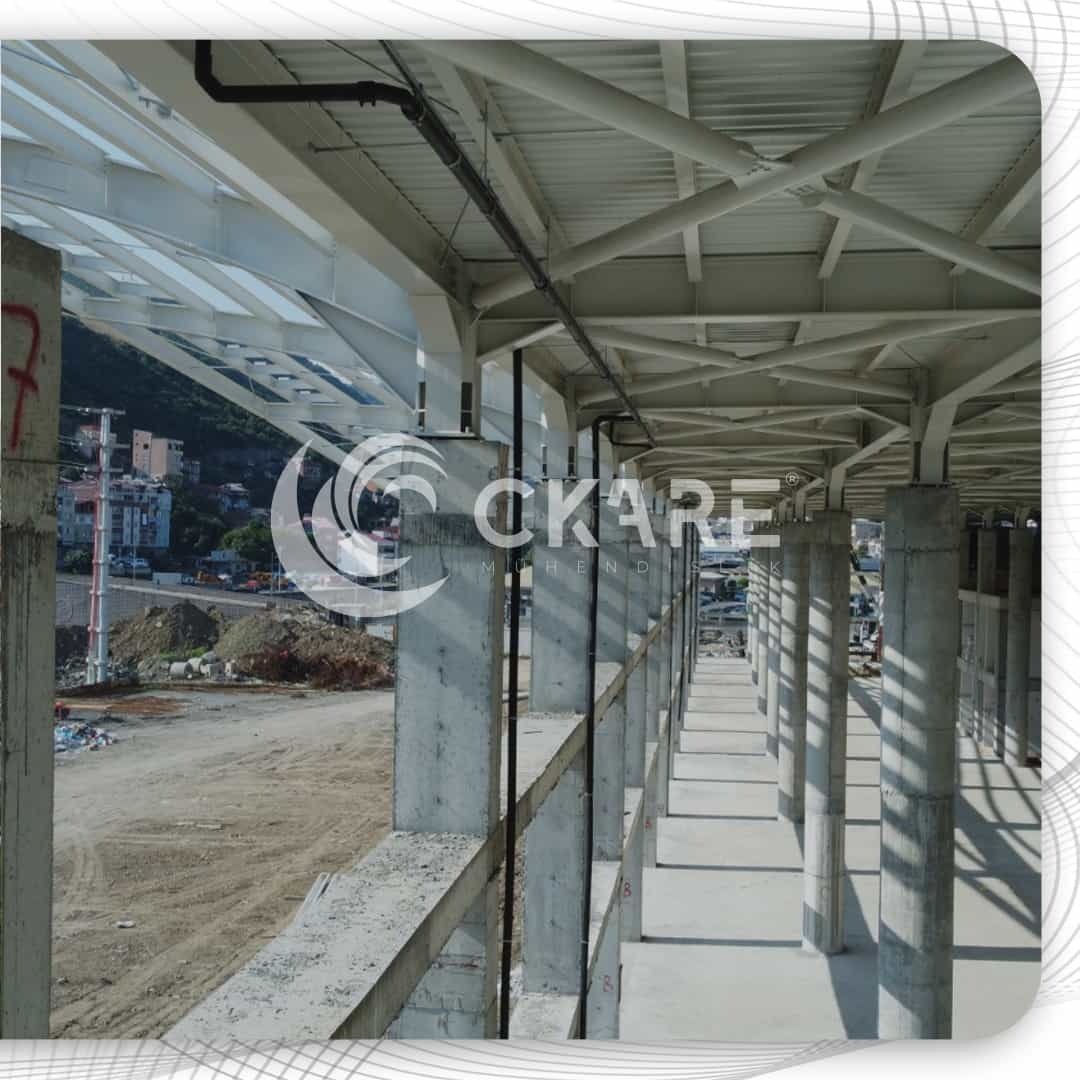

Terminal Peron Alanında Çelik Konstrüksiyon Montaj Detayı 28 otobüs peronunu barındıran terminal binasının, Çelik Konstrüksiyon aşıklarına sifonik sistem montaj detayı |
|

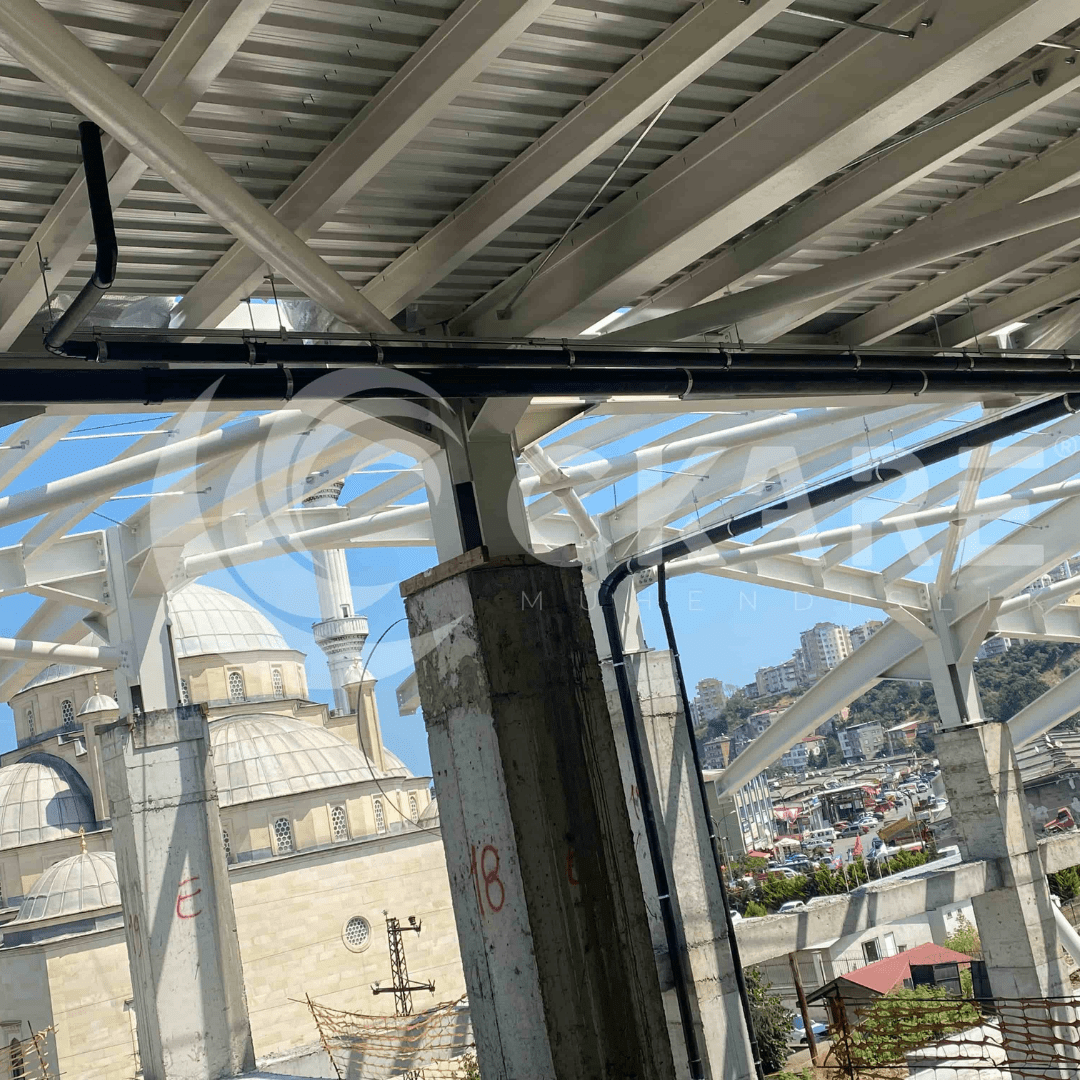

Çelik Çatı Sifonik Sistem Toplama Hattı Terminalin dalgalı çelik çatı strüktürü içine yerleştirilen HDPE toplama hattı, arka planda Trabzon şehir silüetiyle birlikte görülüyor. |
Terminal Kompleksinde İniş Hatları Terminal içi sifonik drenaj sistemi iniş kolonları. |
Karadeniz'in Yeni Ulaşım Simgesinde Sifonik Sistem
Şehrin trafik yükünü hafifletmek amacıyla inşa edilen Trabzon Şehirlerarası Yeni Otobüs Terminali, 28 otobüs peronu, otopark, sosyal alan ve iş yerlerini bir arada barındıran devasa bir ulaşım kompleksidir. Yapının dayanıklılığını artırmak amacıyla yaklaşık 1.000 ton çelik kullanılan terminalde, 5.200 m²'lik çatı alanını Karadeniz'in yoğun yağışlarından korumak için sifonik çatı yağmur suyu drenaj sistemi uygulanmıştır. Bölgenin yıl boyunca süren şiddetli yağış rejimi, projenin en kritik mühendislik gereksinimlerinden biri olmuştur.
Alüminyum Kenet Çatıyla Uyumlu Çift Kademeli Drenaj
Karadeniz'in yoğun yağışlı ve nemli iklim koşulları dikkate alınarak, terminal çatısında esnek yapılı alüminyum altyapıya sahip özel bir kenet çatı sistemi tercih edilmiş; bu sayede korozyon riski önlenmiş ve su yalıtımı maksimuma çıkarılmıştır. Bu özel çatı yapısıyla tam uyumlu şekilde projelendirilen sifonik sistemde, 30 adet döküm başlıklı sifonik süzgecin 10 tanesi, olağanüstü yağış senaryolarına karşı ek güvenlik sağlayan acil taşkan süzgeci (emergency overflow system) olarak tasarlanmıştır. Toplanan yağmur suyu, 610 metre elektrofüzyon ve alın kaynaklı HDPE boru hattı üzerinden 478 metre galvaniz askılama rayı sistemiyle sıfır eğim prensibiyle bina dışına tahliye edilmektedir.
Yoğun Yolcu Trafiğinde Kesintisiz Güvenlik
28 peronluk bu ölçekte bir terminalde günlük yoğun yolcu ve araç trafiğinin, çatı drenaj sisteminden kaynaklanan herhangi bir aksaklıkla kesintiye uğramaması büyük önem taşımaktadır. Tüm HDPE boru birleşimlerinin elektrofüzyon kaynak yöntemiyle test edilmesi, sistemin sıfır hatalı montaj prensibimizle eksiksiz teslim edilmesini sağlamıştır. Bu titiz yaklaşım, Karadeniz Bölgesi'nin yeni ulaşım simgesi olacak bu terminalin, açıldığı ilk günden itibaren güvenilir bir çatı drenaj altyapısına sahip olmasını garanti altına almıştır.
