Noksel Çelik Boru Fabrikası
- Proje: Noksel Çelik Boru A.Ş. Fabrikası
- Lokasyon: Osmaniye OSB
- Uygulama: Sifonik Çatı Yağmur Suyu Drenaj Sistemi
|

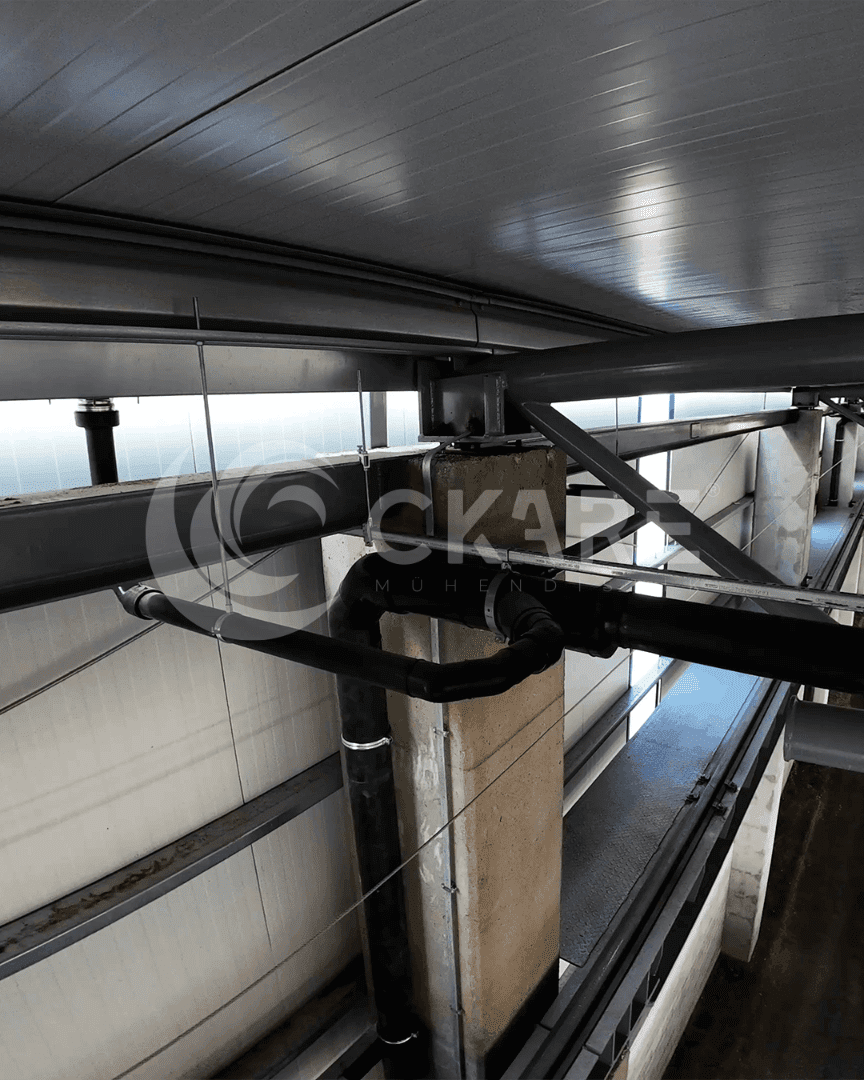

Betonarme Taşıyıcı ve Kolon Geçişi Ağır sanayi tesisinde vinç yolları ile çakışmayı önlemek amacıyla, HDPE boru hatlarının betonarme kolonlar etrafından galvaniz kelepçelerle güvenle dolaştırıldığı detay. |

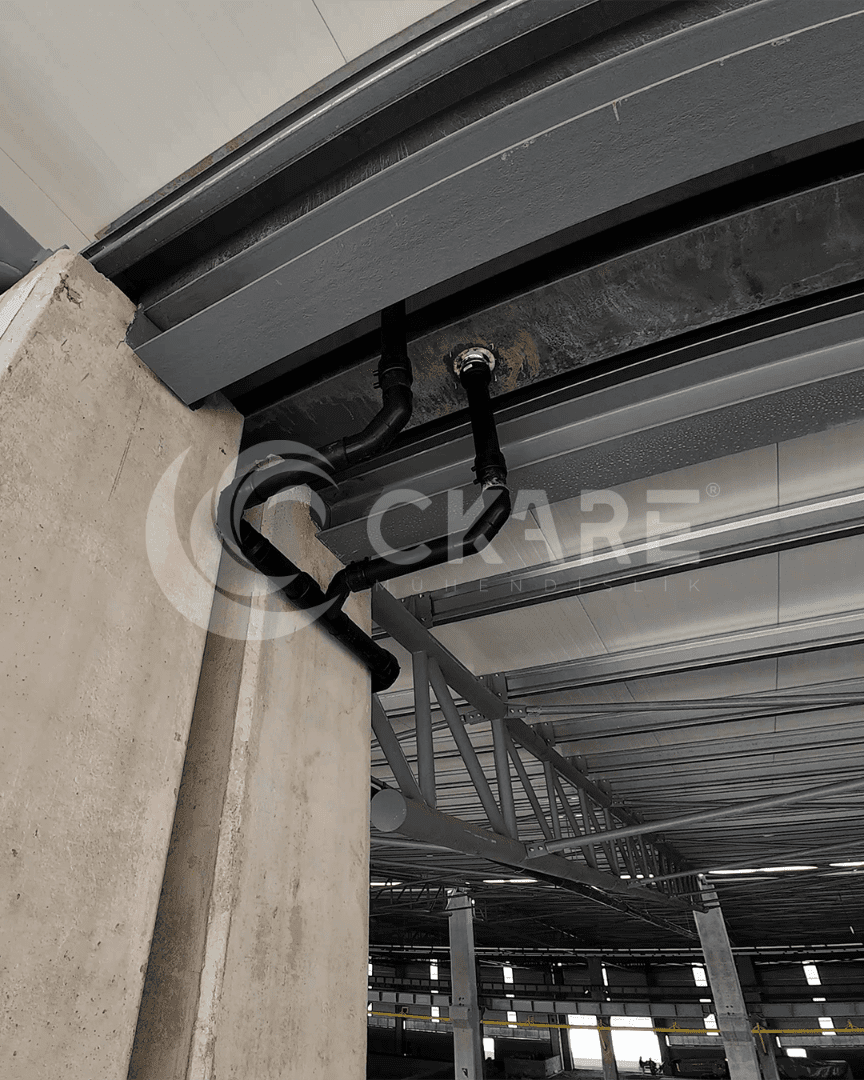

Süzgeç İnişi ve Dış Cephe Yönlendirmesi Çatı süzgecinden alınan vakumlanmış yağış suyunun, fabrika içi dikey inişleri elimine etmek için üst kottan doğrudan bina dışına yönlendirildiği yatay çıkış kurgusu. |
|

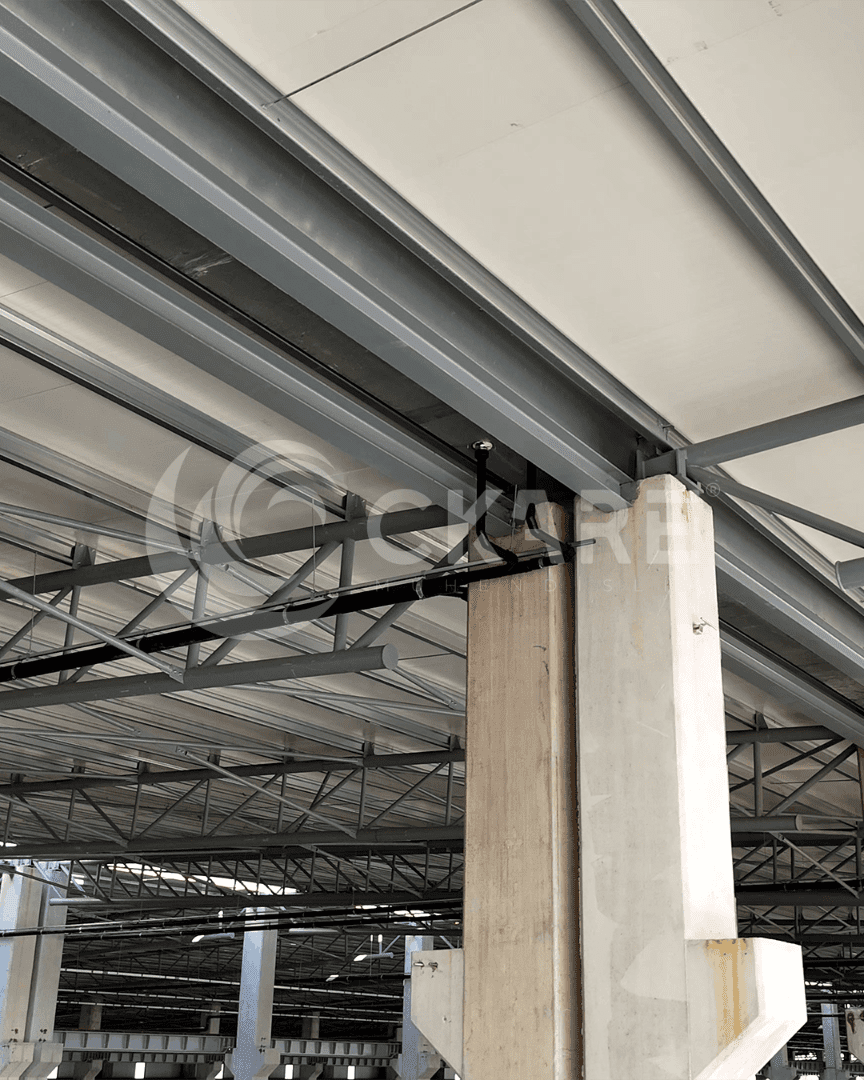

Çelik Konstrüksiyon İçi Gizli Borulama Tavan kotunda yer alan ağır çelik makasların arasına sıfır eğim prensibiyle yerleştirilen, işletme yüksekliğini daraltmayan uzun menzilli borulama. |

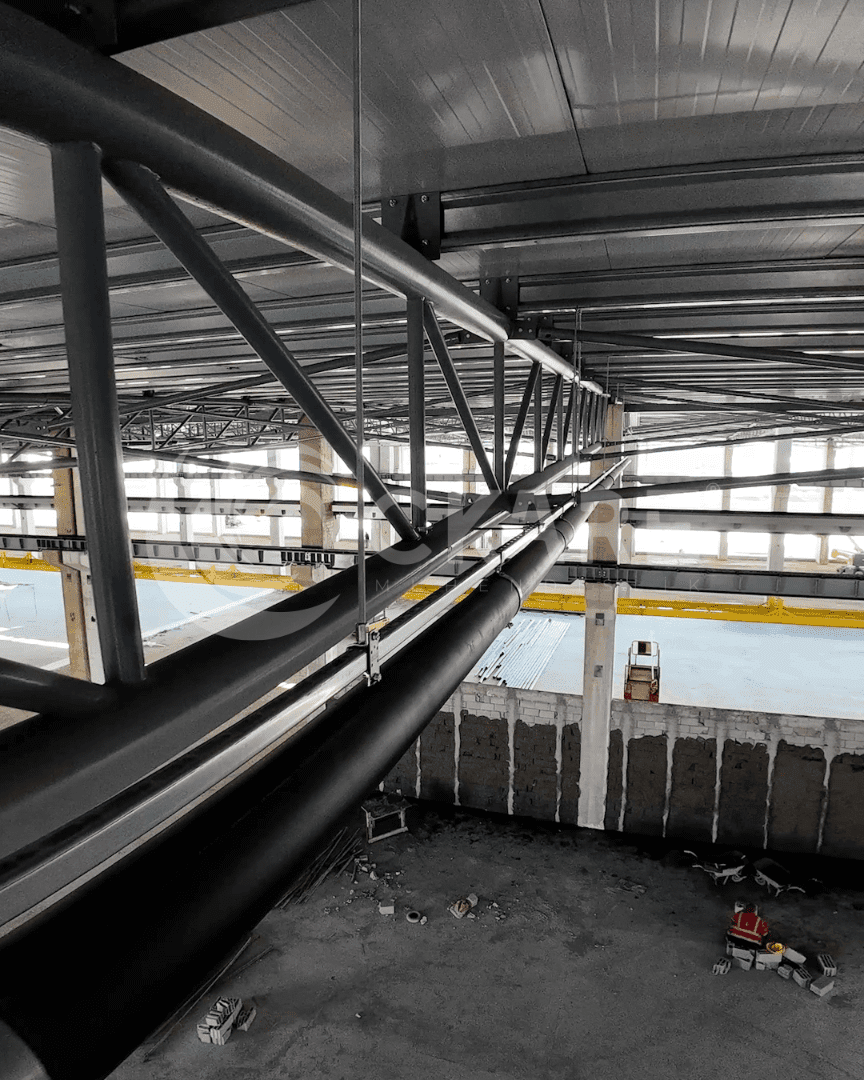

Yüksek Kapasiteli Ana Kolektör ve Rijit Askı 40.000 m² çatıdan gelen devasa su kütlesini toplayan yüksek çaplı ana kolektör hattının ve bu hattı sabitleyen titreşim sönümleyici rijit askı (ray) sisteminin genel görünümü. |
Saha Uygulama Detayları ve Mühendislik Yaklaşımı

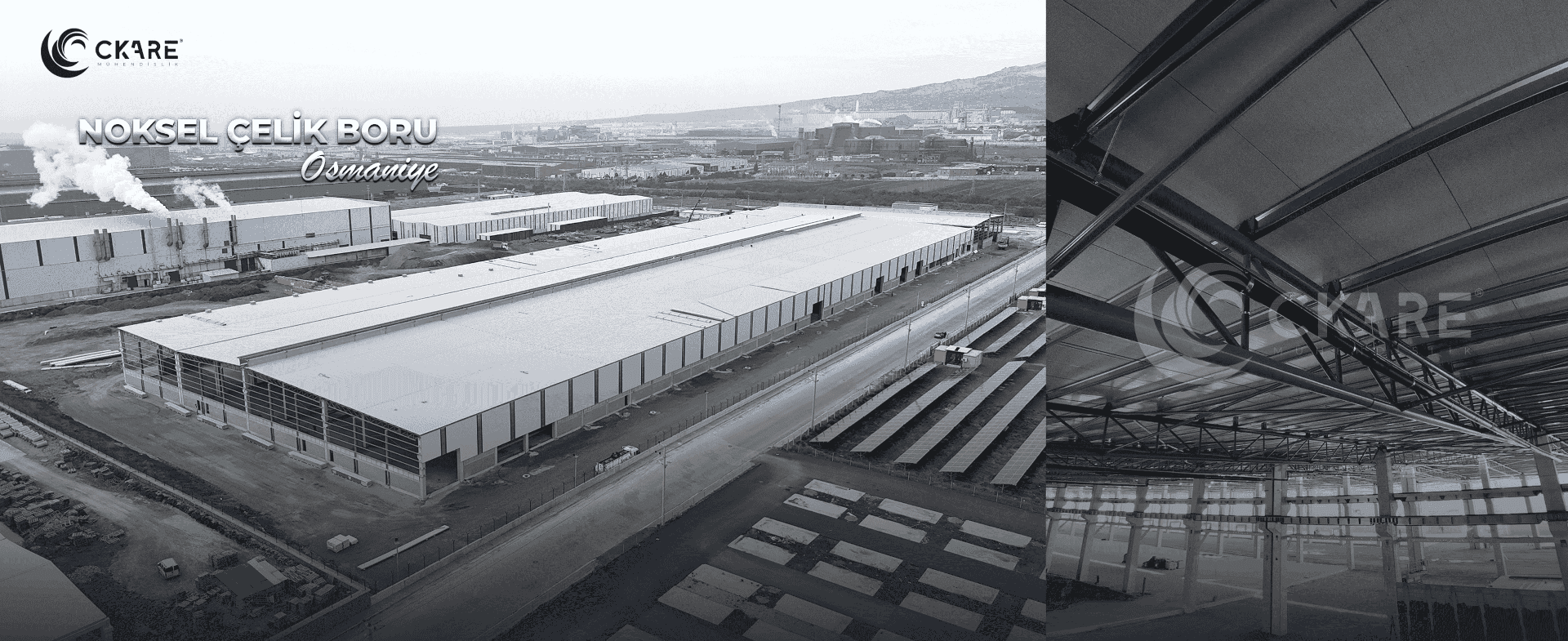

Osmaniye Organize Sanayi Bölgesi’nde 40.000 m² kapalı alanda ağır sanayi üretimi gerçekleştiren Noksel Çelik Boru Fabrikası’nda; yüksek tonajlı imalat hatlarını, hassas stok alanlarını ve bina strüktürünü Akdeniz ikliminin ani pik yağış risklerine karşı güvenceye almak amacıyla dev ölçekli sifonik çatı drenaj altyapısı hayata geçirilmiştir.
Geniş çatı yüzeyinden toplanan yağış kütlesini hidrolik vakum gücüyle bina dışına hızla tahliye etmek üzere proje bazında tasarlanan 189 adet sifonik süzgeç ve çatı konstrüksiyonu boyunca yürütülen 3.130 metre HDPE boru hattı entegre edilmiştir. Fabrika içinde gezer köprülü vinçlerin operasyon kabiliyetini kısıtlamamak adına tüm birleşik kolektörler tavan kotunda sıfır eğim prensibiyle konumlandırılmış ve dikey iniş boruları tamamen elimine edilmiştir. Yüksek emiş basıncına dayanıklı elektrofüzyon kaynaklı boru hatları ile hidrolik titreşimleri sönümleyen rijit askılama elemanlarının bir arada kullanıldığı sistem, sahadaki tüm aşamalarında sıfır hatalı montaj disiplinimizle eksiksiz teslim edilmiştir.
