Sifonik Drenaj Sistemleri

WAVIN QUICKSTREAM® SİFONİK YAĞMUR SUYU DRENAJ SİSTEMLERİ

Wavin QuickStream®, endüstriyel tesisler, lojistik merkezleri, AVM'ler, kamu binaları ve yüksek yapılarda çatı yağmur suyunu en yüksek verimle tahliye etmek üzere geliştirilmiş teknolojik bir drenaj çözümüdür.

Geleneksel (konvansiyonel) sistemlerde suyun akması için borulara eğim verilir ve boru hacminin büyük kısmı havayla dolar. Wavin QuickStream® sifonik sisteminde ise özel anti-vorteks süzgeçler sayesinde boru hattına hava girişi engellenir. Borular %100 oranında suyla dolarak hidrolik vakum etkisi oluşturur ve çatıdaki su yüksek hızla tahliye edilir.

konvansiyonel ve sifonik yagmur suyu drenaj sistemi karsilastirmasi wavin quickstream

Tam Dolumlu Akış Prensibi (%100 Full-Bore Flow) Nasıl Çalışır?

  • Hava Engelleyici Anti-Vorteks Süzgeçler: Fırtına esnasında su seviyesi yükseldiğinde özel süzgeç kapakları boru içine hava girişini keser.

  • Potansiyel Enerjiden Vakum Gücüne: Çatı kotu ile tahliye noktası arasındaki yükseklik farkı (su sütunu) sistemin ana itici gücüdür.

  • Atmosferik Basınç ve Sürükleme: Borulardaki hava tamamen tahliye edildiğinde oluşan negatif basınç (vakum), atmosferik basıncın da desteğiyle suyu bir süpürge gibi çeker.

sifonik sistem borularda hava olmadan tam dolu akis semasi

WAVIN QUICKSTREAM® Sifonik Yağmur Suyu Drenaj Sistemi Avantajları

1. Mimari ve Yapısal Özgürlük

  • Sıfır Eğimle Yatay Borulama (%0 Eğim): Borulara eğim verme zorunluluğu olmadığı için tavan aralarındaki kullanım alanı korunur ve diğer mekanik tesisat hatlarıyla koordinasyon kolaylaşır.

  • Çelik Kiriş ve Kolon Geçişleri: Küçük boru çapları sayesinde yatay hatlar çelik kirişlerin içinden, dikey hatlar ise betonarme kolonların içinden geçirilebilir; böylece alan kaybı önlenir ve borular dış darbelerden korunur.

  • Yüksek Binalarda Maksimum Verim: İniş borusunun yüksekliği arttıkça vakum gücü ve sistem verimliliği artar.

2. Maliyet ve Altyapı Tasarrufu

  • Bina İçi ve Dışı Altyapı Kazılarına Son: Bina tabanındaki zemin altı drenaj boruları neredeyse tamamen ortadan kalkar. Bina dışındaki derin altyapı kazıları ve rögar ihtiyacı minimuma iner.

  • Daha Az Boru ve Çıkış Noktası: Toplam boru metrajı kısalır ve tahliye (deşarj) noktalarının sayısı azalır.

  • Düşük İzolasyon ve Malzeme Gideri: Boru çaplarının küçülmesi, gerekli olan durumlarda yoğuşma izolasyon maliyetlerini de düşürür. Plastik boruların hafifliği çatıya binen yükü azaltır.

3. Güvenlik ve İşletme Kolaylığı

  • Sıfıra Yakın Sızdırmazlık Riski: Süzgeçlerin yüksek tahliye kapasitesi sayesinde çatıda daha az süzgeç deliği açılır. Çatı izolasyon bütünlüğü bozulmaz, su sızıntı riski en aza iner.

  • Kendi Kendini Temizleme (Self-Cleaning): Boru içindeki yüksek akış hızı ve pürüzsüz iç yüzey, tortu ve çamur birikmesini önleyerek kendi kendini temizler; bakım maliyetlerini düşürür.

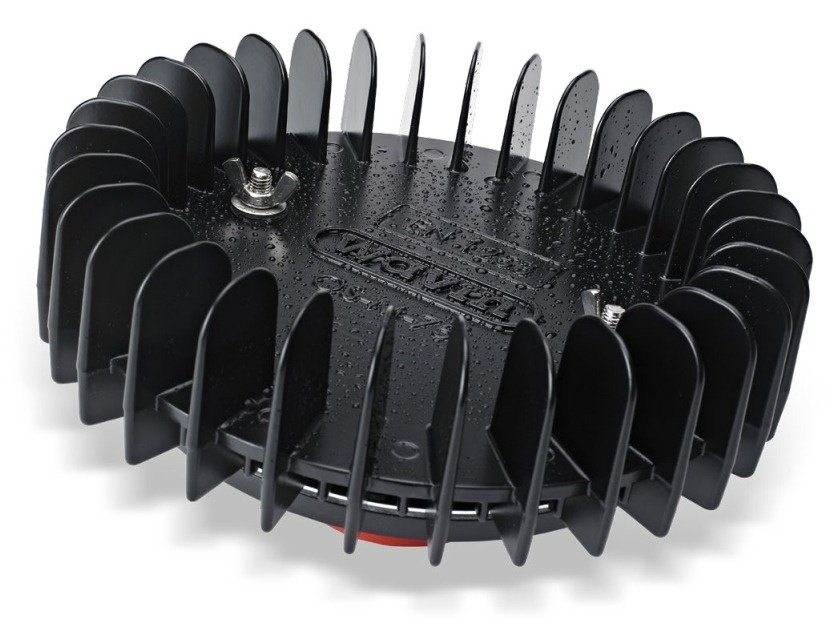

paslanmaz metal baslikli sifonik cati suzgeci wavin quickstream

CKare Mühendislik ve Wavin QuickStream® Uzmanlığı

Sifonik sistemlerin sorunsuz çalışması; yalnızca kaliteli malzemeye değil, üst düzey bir teknik uzmanlığa ve en ince ayrıntısına kadar kontrol edilen projelere dayanır. CKare Mühendislik olarak, yıllara dayanan saha tecrübemiz ve sıfır hatalı kusursuz montaj prensibimizle sunduğumuz ayrıcalıklar:

  • Detaylı Proje Kontrolü ve 3D BIM Entegrasyonu: Lisanslı Wavin QuickStream® yazılımı ile hazırlanan projeler, uzman mühendislerimiz tarafından hidrolik akış açısından en ince ayrıntısına kadar analiz edilir ve doğrudan AutoCAD / BIM modellerinize işlenir.

  • Sıfır Hatalı Kusursuz Montaj ve İmalat Çizimleri: İmalat çizimlerinde eksen mesafesi yerine gerçek boru boyları verilerek saha uygulamaları milimetrik olarak planlanır. Yetkin saha ekiplerimizin teknik uzmanlığı sayesinde şantiye montaj hataları tamamen sıfırlanır ve kusursuz bir kurulum gerçekleştirilir.

  • Kavitasyon ve Ön Dolum (Priming) Güvenliği: Yüksek binalarda (-0.9 bar altı) kavitasyon (buharlaşma/basınç şoku) riski ve sistemin otomatik devreye girme (priming) süreleri ileri simülasyonlarla kontrol altında tutulur.

  • Özel Kelepçeleme ve Askılama Sistemi: 30°C gibi yüksek sıcaklık değişimlerinden kaynaklanan genleşmeleri sönümleyen, hızlı ve güvenli Wavin askılama altyapısı kullanılarak boru hattının yapısal bütünlüğü güvenceye alınır.sifonik borulama statik ve dinamik yuk analiz semasi

  • EN 1253 Standartlarında Sertifikasyon ve 10 Yıl Sistem Garantisi: Tüm süzgeç ve boru grubu bağımsız akredite kuruluşlarca test edilmiş olup, CKare Mühendislik güvencesiyle projelendirilen sistemler 10 yıl Wavin sistem garantisi kapsamındadır.

sifonik yagmur suyu drenaji 3d izometrik proje cizimi ckare muhendislik
