Sifonik drenaj sisteminin vakumla çalışabilmesi büyük ölçüde süzgece bağlıdır. Boruların tam dolu çalışması için süzgecin suyu alırken havayı dışarıda tutması gerekir. Bu yazıda sifonik süzgecin nasıl çalıştığını, projelerimizde kullandığımız süzgeç tiplerini ve süzgeç montajını adım adım anlatıyoruz.

Sifonik Süzgecin Çalışma Prensibi ve Hava Önleme

Normal bir süzgeç suyla birlikte havayı da boruya alır; boru yarı dolu çalışır. Sifonik süzgeç ise havanın boruya girmesini engelleyecek şekilde tasarlanır. Yağmur başladığında süzgeç çanağında su seviyesi yükselir ve süzgecin üstündeki deflektör devreye girer:

  • Sadece su geçişi: Hava kabarcıklarının boruya girmesi kesilir, boru tam dolu (tam debi) çalışır.

  • Erken vakum: Düşük yağışta bile su seviyesi dengelenir ve hat hızla vakum rejimine geçer.

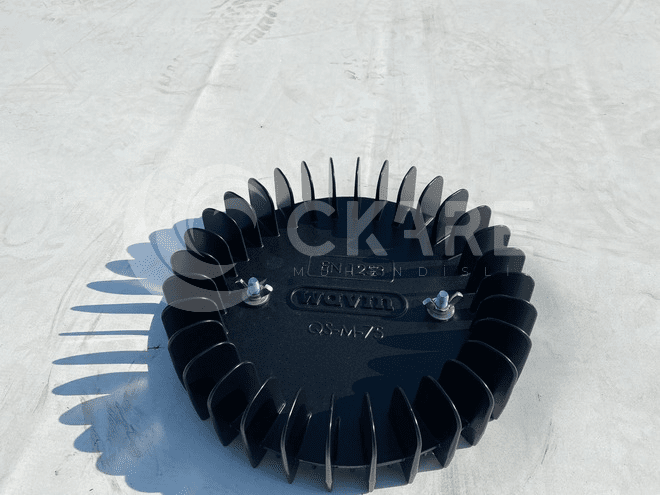

Anti-Vortex (Hava Önleyici) Plakanın Rolü

Su bir delikten aşağı akarken doğal olarak girdap (vortex) oluşturur. Girdabın ortası havayı içeri çeker ve akışı yavaşlatır. Sifonik süzgecin üzerindeki anti-vortex plaka, suyun dönerek girdap oluşturmasını engeller. Su boruya girdap ve hava girişi olmadan girer, böylece vakum hızlı ve kesintisiz oluşur.

Sifonik Süzgeç Tipleri

Sifonik süzgecin tipi projeye göre değişir. Seçimi yapının tipi, çatının izolasyon detayı ve yağmur yükü belirler; süzgeç kapasitesi de çatının yağmur yüküyle doğru orantılı seçilir. Projelerimizde kullandığımız başlıca tipler:

  • Dere tipi, paslanmaz çelik gövdeli, döküm başlıklı süzgeç: Kapasitesi yüksektir; yağmur yükü büyük çatılarda tercih edilir.

  • PP başlıklı süzgeç: Kapasitesi daha düşüktür; yağmur yükü daha az olan çatılarda kullanılır.

  • TPO uyumlu, paslanmaz çelik gövdeli süzgeç: TPO membran yalıtımlı çatılarda membranla sızdırmaz bağlantı sağlar.

  • TPO uyumlu, PP gövdeli ve PP başlıklı süzgeç: TPO membran çatılar için gövdesi ve başlığı PP olan seçenektir.

Acil Taşmalık Süzgeci

Büyük çatılarda ana süzgeçlerin yanında acil taşmalık süzgeçleri de kullanılır. Bu süzgeçler yükseltme aparatıyla ana süzgeçlerden daha üst kotta monte edilir ve ayrı bir boru hattıyla, ayrı hidrolik hesapla çalışır. Yağış tasarım değerini aştığında ya da ana hatta bir tıkanma olduğunda devreye girerek çatıda su birikmesini önler. Bu çözümü Trabzon Şehirlerarası Otobüs Terminali projesinde 10 acil taşmalık süzgeciyle uyguladık.

Yaprak ve Çöp Tutucu Izgaralar

Süzgeç başlığındaki ızgaralar, rüzgârla çatıya taşınan yaprak, taş ve benzeri maddelerin süzgeci tıkamasını önler. Yine de çatı derelerinin düzenli temizlenmesi gerekir.

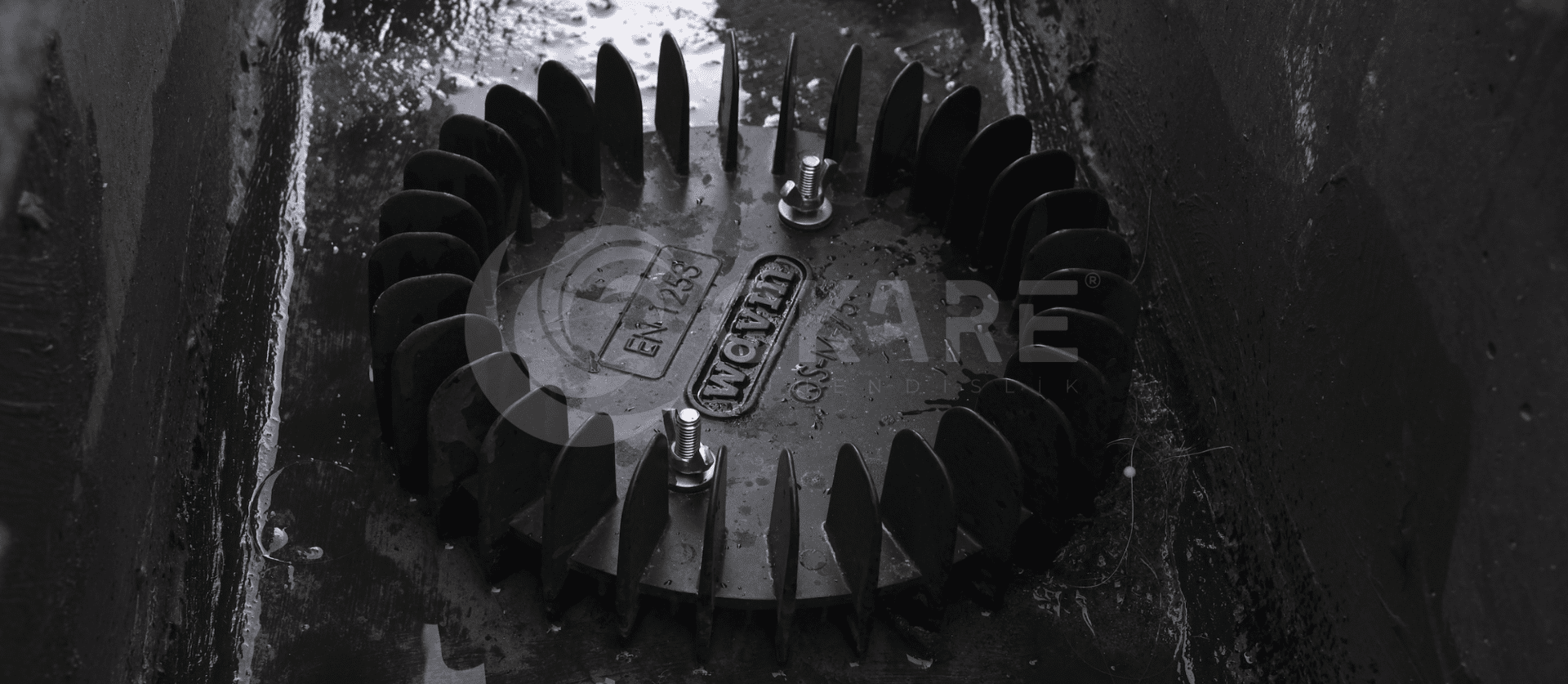

Sifonik yagmur suyu suzgeci ve anti-vortex hava onleyici plaka montaji izmir antalya afyon bursa - CKare Mühendislik

Farklı Çatı Tiplerine Uyum

Bitümlü membran, PVC/TPO membran ve sandviç panel çatılarda süzgeç, çatının yalıtımıyla sızdırmazlık flanşı üzerinden birleştirilir. Bu yüzden süzgeç tipi, çatının izolasyon detayı netleşmeden seçilmez.

Süzgeç Sayısı Nasıl Belirlenir?

Süzgeç sayısını yalnızca çatı metrekaresi belirlemez; yapının bulunduğu ilin tasarım yağış şiddeti de hesaba girer. Örneğin projelerimizde Antalya için 0,045 L/s·m², Afyonkarahisar için 0,033 L/s·m² kullanıyoruz. Aynı büyüklükteki bir çatı Antalya'da daha fazla tahliye kapasitesi ister. Hesabın adımlarını boru çapı ve süzgeç sayısı hesaplama yazımızda anlattık. Doğru hesaplanmış süzgeç yerleşimi, çatı derelerinde su birikmesini ve taşıyıcı sisteme binen ek yükü önler.

Sifonik Süzgeç Montajı Adım Adım

Süzgeç montajını kendi ekibimizle şu sırayla yapıyoruz:

  1. Yer işaretleme: Süzgeçlerin yerleri, hidrolik hesaptaki yerleşim planına göre çatıda işaretlenir.

  2. Delik açma: İşaretlenen noktalarda süzgeç gövdesine uygun ölçüde delik açılır.

  3. Gövdenin sabitlenmesi: Süzgeç gövdesi çatı deresine ya da çatı yüzeyine sabitlenir.

  4. İzolasyonla birleştirme: Gövde, çatının membran ya da izolasyon katmanıyla sızdırmaz şekilde birleştirilir.

  5. Hatta bağlantı: Süzgeç çıkışı HDPE boru hattına bağlanır.

  6. Test: Bağlantılar ve sızdırmazlık test edilerek montaj tamamlanır.

Her sifonik projede Wavin global tarafından verilen malzeme ve sistem garanti belgesi ile 2 yıl işçilik garantisi teslim edilir.

Sık Sorulan Sorular

Sifonik süzgeç normal süzgeçten nasıl ayrılır?

Normal süzgeç suyla birlikte hava da alır ve boru yarı dolu çalışır. Sifonik süzgeç havayı dışarıda tutar; boru tam dolu ve vakumla çalıştığı için çok daha fazla suyu daha ince borularla tahliye eder.

Süzgeç tıkanırsa ne olur?

Tıkanan süzgeç suyu alamaz ve su çatıda birikmeye başlar. Acil taşmalık süzgeçleri bu durumda devreye girer. Tıkanmayı önlemenin en iyi yolu çatı derelerinin düzenli temizlenmesidir.

Hangi süzgeç benim çatıma uygun?

Bu, yapının tipine, çatının izolasyon detayına ve yağmur yüküne göre değişir. Yağmur yükü yüksek çatılarda dere tipi döküm başlıklı, TPO membran çatılarda TPO uyumlu süzgeçler seçilir. Kesin seçimi hidrolik hesaptan sonra yapıyoruz.
