BIM ve Revit Uyumlu Sifonik Sistem Projelendirmesi ve Hidrolik Hesaplar
Endüstriyel tesislerin, AVM'lerin ve lojistik merkezlerin proje süreçlerinde Yapı Bilgi Modelleyicisi (BIM) kullanımı mühendislik standartlarını yeniden tanımlamaktadır. Konya, Kayseri ve Denizli gibi sanayi ve üretim odaklı şehirlerimizde inşa edilen fabrikalardan, Adana ve Mersin'in devasa lojistik liman tesislerine kadar tüm yapılarda sifonik drenaj sistemlerinin 3D BIM ortamında projelendirilmesi şantiye hatalarını sıfıra indirir.

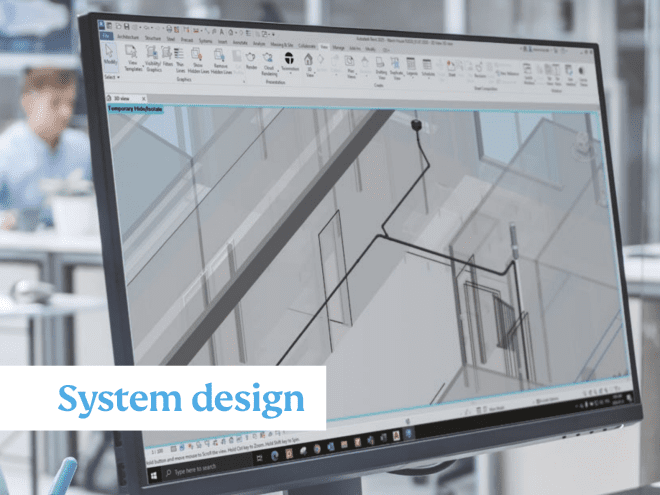

BIM ve 3D Revit Uyumlu Tasarımın Avantajları
Sifonik sistemler, geleneksel borulamalara kıyasla çok daha yüksek hızlarda çalışan hassas hidrolik dengelere sahiptir. Tasarımın Revit veya benzeri 3D BIM platformlarında yapılması şu avantajları sağlar:
-
Çakışma (Clash) Analizi: Mimari, statik ve diğer mekanik/elektrik tesisat hatları (havalandırma kanalları, yangın hatları, tavalar) ile sifonik boruların çakışması dijital ortamda önceden tespit edilir.
-
Hacim ve Alan Tasarrufu: Sıfır eğimle çalışan sifonik hatlar, çatı makas boşluklarına 3D hassasiyetle yerleştirilerek bina kullanım yüksekliği maksimuma çıkarılır.

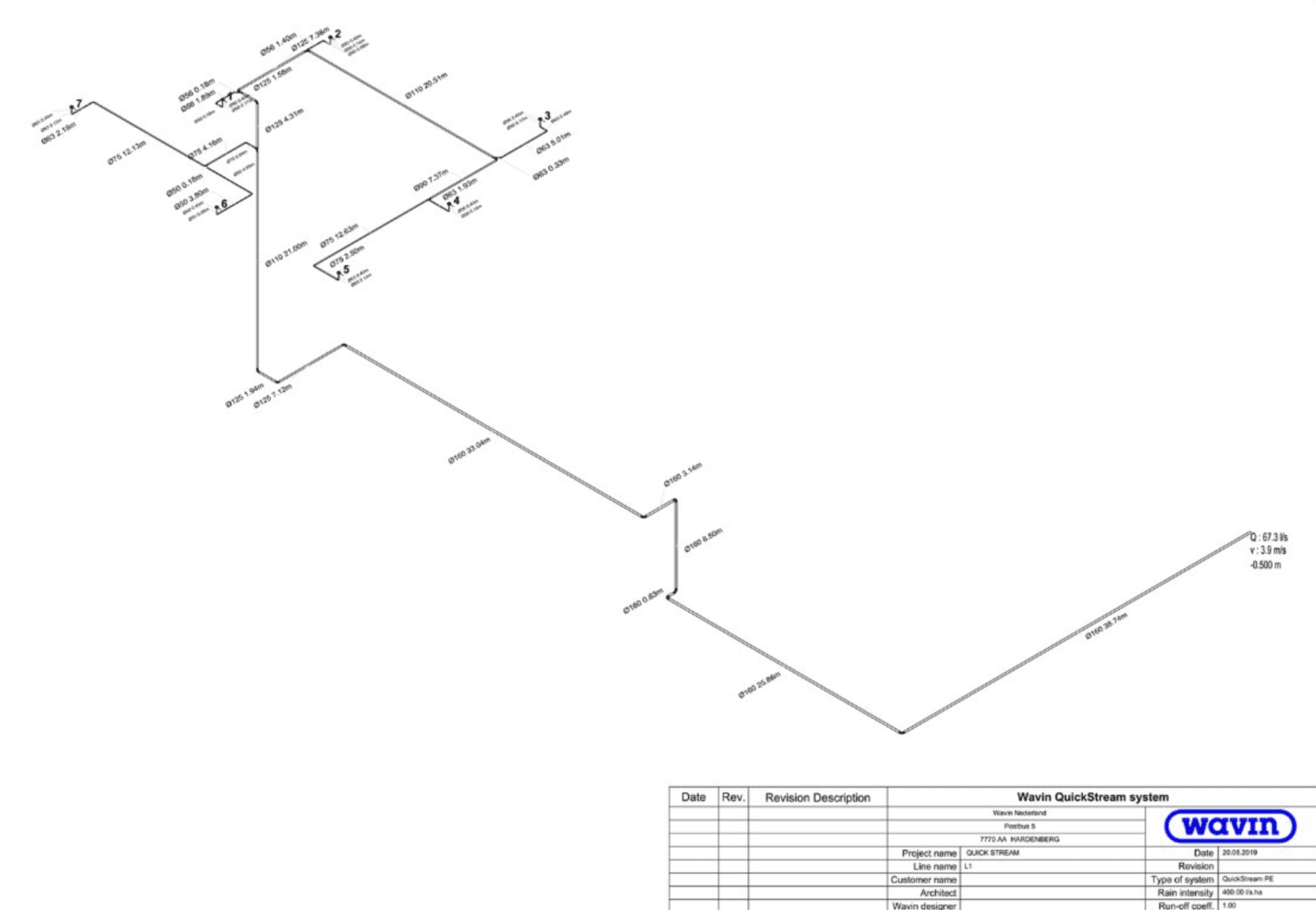

Sifonik Sistemlerde Hidrolik Hesap Yazılımları ve Dengeleme
Sifonik sistem tasarımı basit bir boru çaplandırma işlemi değildir. Bernoulli denklemine dayanan özel hidrolik hesap yazılımları kullanılır:
Tam Debi ve Basınç Kayıpları Hesabı
Süzgeçten itibaren binanın rögar noktasına kadar olan hatta sürtünme kayıpları, dirsek ve branşman dirençleri milimetrik olarak hesaplanır.
Boru Çapı Optimizasyonu
Hat boyunca vakum gücünün kopmaması ve havanın boruya girmemesi için boru çapları daraltılarak akış hızı dengelenir. Sistemdeki akış hızının süpürme hızını (minimum 0,7 m/s) aşması sağlanarak boru içi kendi kendini temizler.
Metraj ve Maliyet Analizinde Dijital İkiz Kullanımı
Projenin dijital ikizinin oluşturulması sayesinde şantiyeye girecek HDPE boru, elektrofüzyon manşon, askılama rayı ve sifonik süzgeç adetleri hatasız olarak çıkarılır. Bu durum projelendirme aşamasındaki yatırımcı ve müteahhitlere tam maliyet kontrolü sunar.
